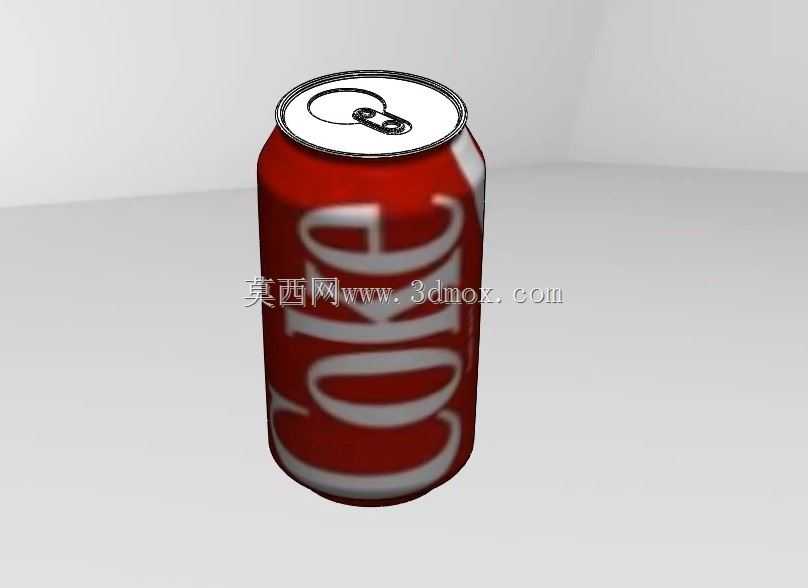

带拉环密封结构的可口可乐金属罐体

　　日常快消品的包装结构设计里，金属易拉罐的应用场景覆盖了碳酸饮料、功能饮品、甚至部分密封食品的封装领域，这类罐体的核心作用是在保质期内为内容物提供完全隔绝光照、空气渗透的密封环境，同时承受碳酸类饮品内部的二氧化碳气压，避免运输、堆叠过程中出现罐体变形、渗漏甚至爆罐的问题。做这个罐体的三维结构设计时，首先要考虑的是实际生产中的冲压成型工艺，罐体主体采用的是薄壁拉伸结构，整体壁厚均匀控制在0.15mm到0.2mm之间，既能够满足承压需求，也能最大程度降低金属材料的用量，控制量产成本。罐身的曲面过渡没有尖锐棱角，所有转角位置都做了适配冲压模具的圆角处理，避免拉伸过程中出现应力集中导致的板材开裂问题。顶部的卷边密封结构是整个罐体设计的核心，

　　罐盖和罐身的咬合位置采用多层卷边压合工艺，配合内部的密封胶层，能够完全阻断气体和液体的渗漏路径，这个位置的尺寸公差需要控制在0.05mm以内，否则批量生产时很容易出现密封失效的残次品。顶部的拉环结构采用铆接固定在罐盖的刻痕区域，刻痕的深度经过精确计算，既能够保证消费者拉动拉环时可以顺利沿刻痕撕开开口，又不会因为刻痕过深导致罐体承压时从刻痕位置开裂。拉环本身的结构做了圆弧过渡处理，避免开启时划伤手指，同时拉环的开启力控制在15N到25N之间，符合普通消费者的施力习惯，不会出现拉环断裂或者难以开启的问题。罐体底部采用内凹的球面结构，这个设计一方面是为了增强罐体的轴向承压能力，让堆叠运输时上层的重量可以均匀分散到罐壁位置，

　　另一方面内凹结构也可以在罐体内部压力升高时提供一定的形变余量，避免温度升高导致内部气压上升时罐底外凸无法稳定放置。从安装和适配的角度来说，这类标准330ml可乐罐的外径统一为66mm，总高度控制在115mm左右，能够适配市面上绝大多数的自动售货机货道、商超货架陈列位、以及日常使用的杯架尺寸，不需要额外调整配套设备的结构参数。做三维建模的时候，要特别注意薄壁结构的壁厚一致性，卷边位置的多层结构要完全还原实际生产的咬合形态，不能做成简单的实体拼接，否则后续做有限元承压分析的时候会出现应力计算偏差，无法模拟真实罐体的受力变形情况。罐身的印刷区域预留了足够的曲面包覆空间，标签图案可以直接沿圆柱面映射贴合，不需要额外调整曲面的UV参数，

　　方便后续做渲染展示或者包装设计验证。很多新手做这类罐体建模的时候容易忽略罐口卷边和底部内凹的细节，要么把罐体做成等直径的直筒，要么把拉环结构简化成一个平面片，这样的模型拿去做结构验证或者生产参考的时候完全没有实用价值，必须把每个配合位置的结构细节还原到位，才能满足包装结构设计、运输堆叠模拟、自动售货机适配测试这类实际工程场景的使用需求。另外，罐体的表面处理采用的是内壁食品级涂层、外壁印刷防护层的结构，建模的时候可以通过不同的外观材质区分内外壁的表面特性，方便后续做渲染或者工艺验证的时候快速识别不同的功能区域。在做运输模拟的时候，这类罐体的轴向承压能力需要达到至少500N以上，才能满足多层堆叠的仓储需求，所以建模时的曲面曲率必须和实际量产的罐体保持一致，否则仿真得到的承压数据会和实际情况出现很大偏差，无法给包装选型提供有效的参考。
