创意礼品类立体心形造型结构设计

　　这款立体心形结构的设计，最初的应用场景锚定在个性化定制礼品、文创装饰摆件以及主题展陈道具领域，区别于常规工业零部件的功能性优先逻辑，该结构在保证曲面顺滑度的前提下，兼顾了不同加工工艺的适配性。从实际用途来看，它既可以作为3D打印定制礼品的核心基体，后续可在表面追加刻字、镶嵌配件的结构位，也能作为文创产品的外观原型，适配注塑、树脂翻模等批量生产工艺，甚至可以作为主题装置的模块化单元，通过多个心形结构的阵列组合搭建大型展陈造型。

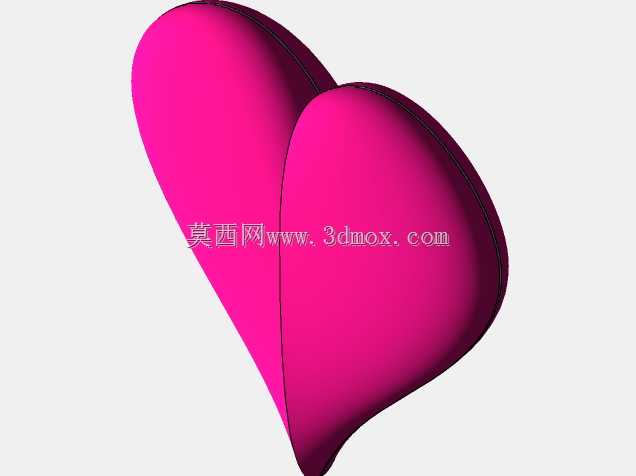

　　设计思路上没有采用常规的双曲面拼接方式，而是先绘制单瓣心形的轮廓草绘，通过放样生成基础曲面后，对两个瓣体的衔接处做了G2连续的曲率处理，避免曲面衔接处出现棱线或者光影断层，保证不同角度下的曲面反光均匀柔和。考虑到后续不同场景的使用需求，整个结构做了等厚抽壳处理，壳体厚度根据常见的3D打印、注塑工艺要求设置为1.5mm，既保证了结构强度，不会因为轻微磕碰出现碎裂，也不会因为壁厚过大增加材料成本或者打印成型的翘曲风险。

　　外形尺寸方面，整体高度控制在120mm，最大宽度处为100mm，厚度方向最大尺寸为45mm，这个尺寸边界刚好适配常规桌面级3D打印机的成型幅面，不需要拆分模型就可以一次性打印完成，同时作为手持礼品来说，尺寸和重量都处于握持舒适的区间，不会因为过大显得笨重，也不会因为过小丢失细节表现力。安装边界的设计上，结构底部预留了一个直径8mm、深度3mm的沉孔，既可以加装磁吸底座吸附在金属展示面上，也可以通过这个沉孔连接亚克力底座、金属支杆，适配不同的展示需求，沉孔的位置做了局部加厚处理，避免反复拆装的时候出现孔位开裂的问题。

　　在曲面细节处理上，两个心形瓣体的衔接凹槽深度控制在2mm，凹槽的圆角做了R1的过渡处理，一方面是避免打印或者注塑的时候出现应力集中，另一方面这个深度的凹槽刚好可以在后续上色的时候做分色处理，不需要额外做遮罩就可以自然形成轮廓分界，降低后期工艺处理的难度。整个结构的外表面没有做额外的纹理设计，保留了光滑曲面的基础形态，给后续的表面处理留出足够的调整空间，不管是做亮面抛光、磨砂喷塑，还是追加水转印、电镀工艺，都能有比较好的表现力。

　　从结构验证的角度来说，建模过程中对整个模型做了壁厚分析和曲率检查，所有曲面的曲率变化都控制在合理区间，没有出现倒扣或者无法脱模的结构，如果用于注塑生产的话，只需要采用简单的两板模就可以完成生产，不需要复杂的抽芯结构，能有效降低模具开发成本。如果用于3D打印的话，模型摆放的时候只需要将底部平放在成型平台上，支撑添加量可以控制在5%以内，大部分曲面都可以自支撑成型，减少后期去除支撑的工作量，也能避免支撑痕迹破坏曲面的完整性。

　　不同于工业零部件严格的公差配合要求，这个结构的尺寸公差预留了0.2mm的调整量，不管是FDM打印的PLA材料，还是光固化打印的树脂材料，都能在这个公差范围内保证外形的还原度，不会因为材料收缩率的差异导致外形变形。如果作为礼品内嵌电子元件的载体，内部的空腔尺寸刚好可以容纳常规的纽扣电池、小型LED灯组，不需要额外修改结构就可以做成发光心形摆件，拓展了实际使用的场景边界。
