菱形滚花手拧紧固螺栓结构设计

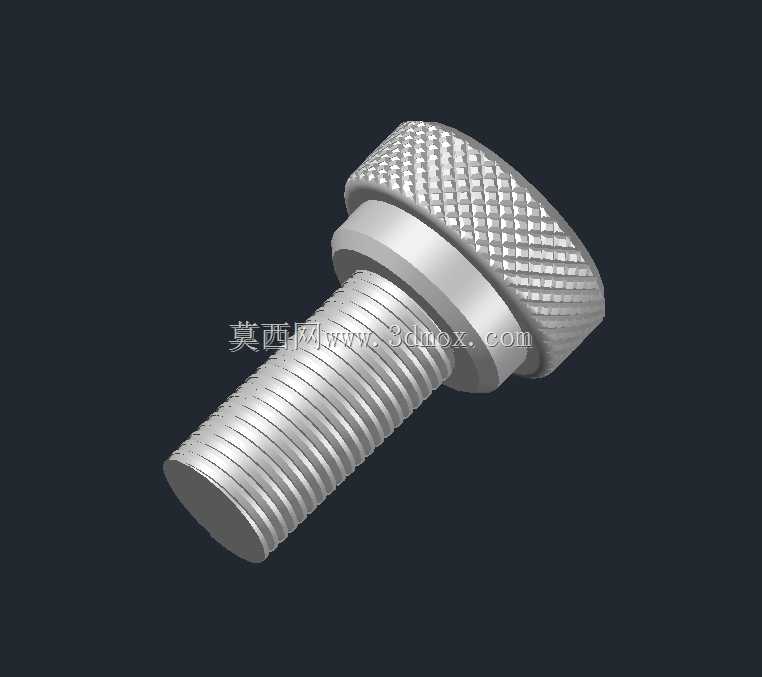

　　在仪器仪表、小型检测设备、传感装置的装配场景中，经常会遇到需要频繁拆装、且不适合使用扳手等工具作业的紧固位置，这类位置的连接件既要满足可靠的轴向锁紧需求，又要保证操作人员徒手就能完成拧紧与松脱动作，菱形滚花螺栓就是针对这类工况开发的专用紧固零件。从实际使用场景来看，这类螺栓常被用在传感器外壳的快拆盖板、仪表调校窗口的封板、小型实验设备的可调定位模块上，比如光电传感器的安装支架微调位置，操作人员需要根据检测点位反复调整传感器的固定位置，使用普通外六角螺栓就需要随身携带小型扳手，在设备内部狭窄空间里工具施展不开，而滚花结构的螺栓头可以直接用手指捏住施力，不需要额外工具就能完成松紧操作，大幅提升现场调校的效率。

　　设计这类螺栓的时候，首先要考虑的是徒手施力的摩擦力边界，螺栓头部的菱形滚花不是随意做的纹理，滚花的节距、齿深都要匹配人体手指的触感，齿太浅的话手上有汗或者沾了少量油污的时候容易打滑，齿太深的话又会硌手，长时间拧动会造成操作人员手指不适，同时滚花区域的直径也要和螺纹规格匹配，比如常用的小规格螺纹，滚花头部直径要比螺纹大径大出足够的尺寸，保证手指捏持的时候有足够的力臂，不会因为力臂太小导致拧紧力矩不足，出现连接松动的问题。螺栓头部下方设计了一圈光滑的轴肩，这个结构的作用是在拧紧的时候提供平整的承压面，避免滚花的齿面直接压接被连接件表面，一是可以防止压伤零件的表面涂层或者薄壁结构，二是光滑轴肩的摩擦系数稳定，能保证每次拧紧的力矩一致性，不会因为齿面卡滞导致实际压紧力出现过大波动。

　　螺纹部分采用的是普通公制粗牙螺纹，适配常规的螺纹孔安装，螺纹的长度可以根据不同的安装板厚做适配，设计的时候要预留出足够的啮合长度，保证在铝件、塑料件等低强度基材上也能有足够的连接强度，不会因为多次拆装出现滑牙问题。从安装边界来看，这类螺栓因为头部是滚花圆柱结构，不需要预留扳手的转动空间，只需要留出手指捏持的操作空间即可，相比内六角、外六角螺栓，在紧凑的设备内部布局时，可以进一步压缩安装点位的预留空间，提升设备内部的空间利用率。在实际建模过程中，滚花特征的处理要兼顾建模效率和特征准确性，不需要把每一个滚花齿都做完全精确的实体特征，在满足渲染、装配干涉检查需求的前提下，可以通过纹理映射或者简化阵列的方式实现滚花效果，避免因为特征过多导致模型文件过大，影响整体装配体的运行流畅度。

　　这类螺栓的选材一般根据使用环境确定，常规室内设备使用碳钢镀锌即可满足防锈需求，在有腐蚀环境的户外或者化工场景下，可以选用304不锈钢材质，既保证足够的结构强度，又能耐受环境腐蚀。在做结构选型的时候，要根据实际需要的压紧力计算螺栓的规格，不能仅凭外观选择，比如需要固定较重的模块时，要选择更大螺纹规格、更大头部直径的滚花螺栓，保证徒手拧紧时能达到足够的预紧力，避免设备运行过程中因为振动出现螺栓松脱，导致部件移位影响设备正常运行。另外在安装布局的时候，要注意滚花螺栓的操作空间预留，不能把螺栓布置在紧贴侧壁或者其他零件的位置，要保证手指能够顺利捏住螺栓头部完成旋转动作，否则就失去了手拧螺栓的设计意义。
