法兰连接手动截止式工业控制阀

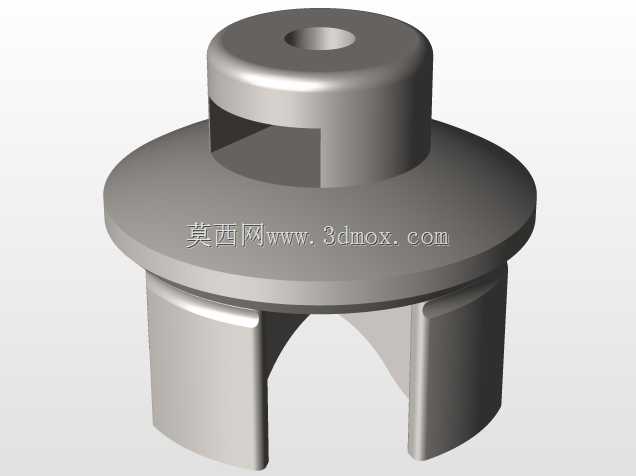

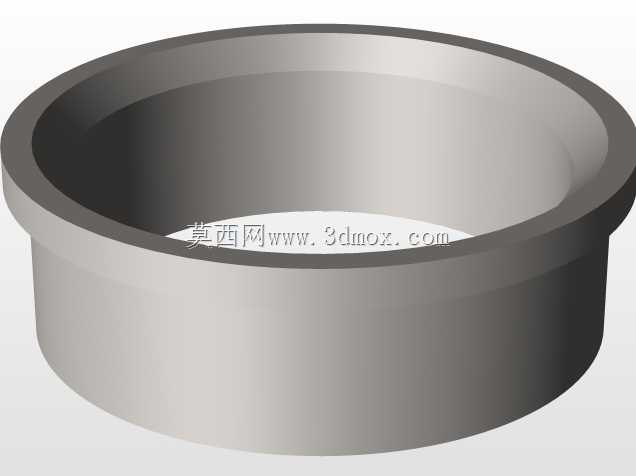

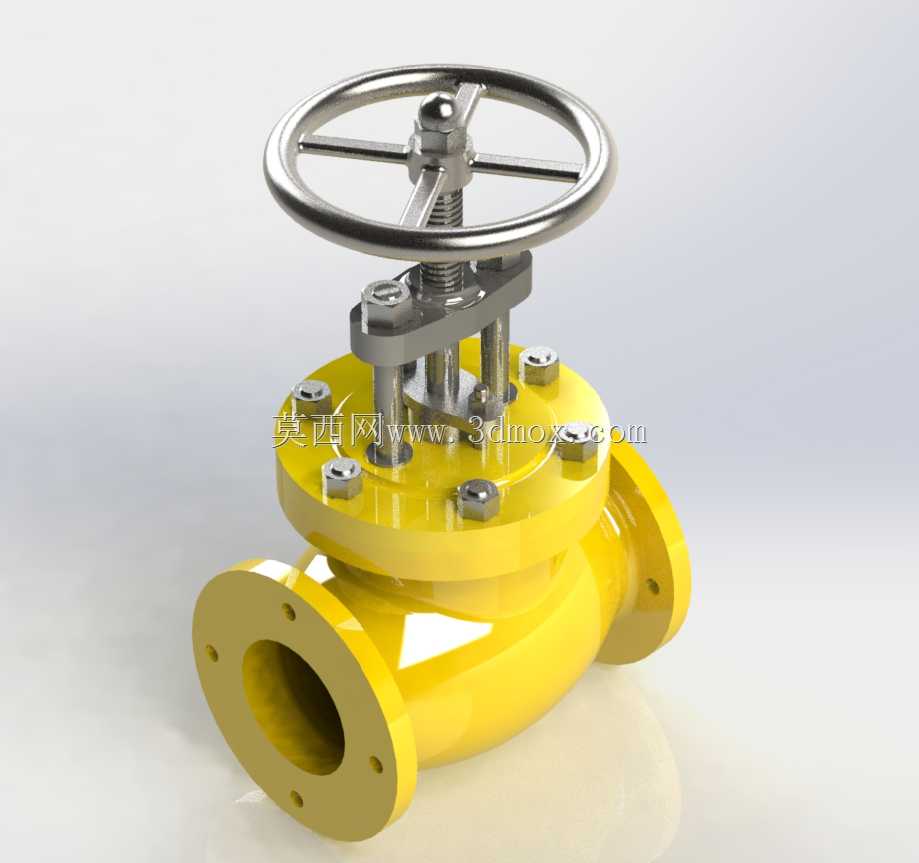

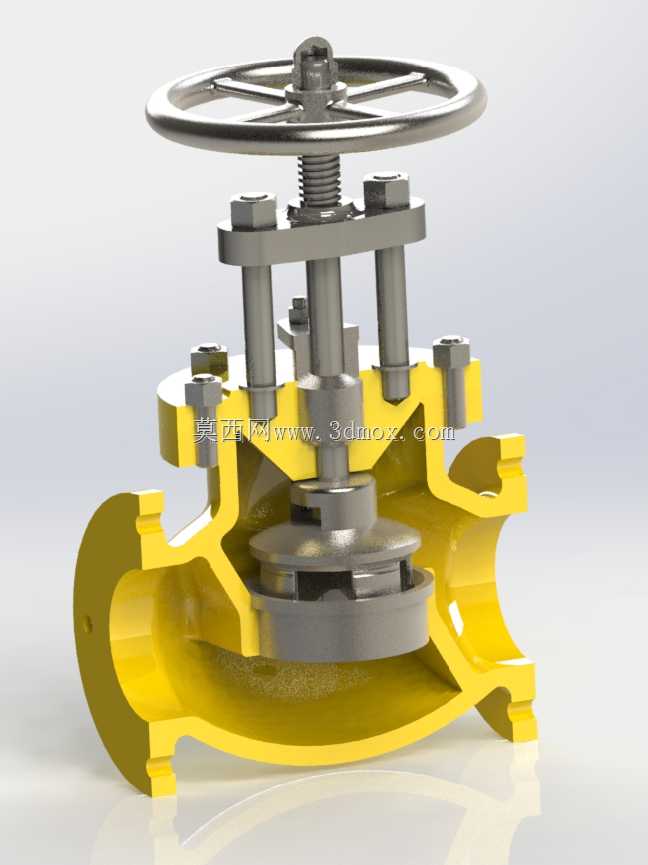

　　这款手动法兰截止阀的三维结构，完整还原了工业管路系统中常用截断类阀门的全部细节，建模过程中优先考虑了实际工程安装与运维的全流程需求，没有做多余的外观美化，所有结构尺寸都参考通用管路附件的工程规范设定。从实际应用场景来看，这类阀门主要部署在化工、市政供水、热力输送、常规工业流体管路的关键节点，承担管路介质的通断截断功能，不适用于节流调节工况——这一点在建模时特意保留了密封面的结构特征，阀瓣与阀座的密封面采用锥面配合设计，全开状态下介质流道通畅，压损远小于同口径的节流类阀件，全关状态下可实现零泄漏截断，满足多数中低压工业管路的密封等级要求。

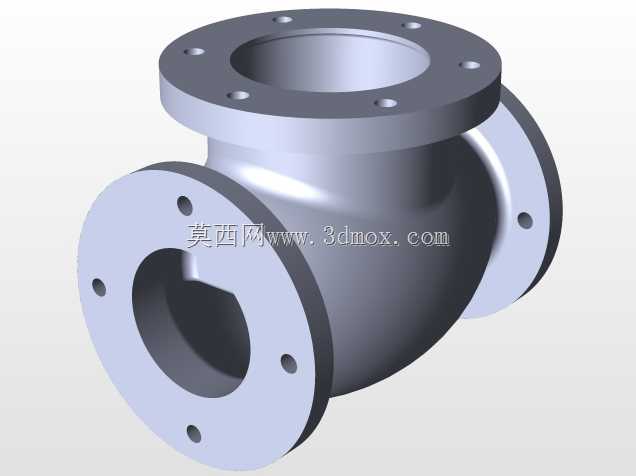

　　设计思路上，整体采用下进上出的流道结构，也就是行业内常说的低进高出，这种结构的优势在于阀门关闭状态下，阀杆填料函位置不承受管路介质压力，可大幅降低填料处的外漏风险，同时在线更换填料时无需排空上游管路介质，能有效减少运维工作量。阀体部分采用流线型的S形流道设计，对比直角式流道的截止阀，介质在阀腔内的流向转折更平缓，可降低局部湍流带来的压损与管路振动，尤其是输送带微小固体颗粒的介质时，平缓流道能减少颗粒对阀体内壁的冲蚀磨损，延长阀体的实际使用寿命。

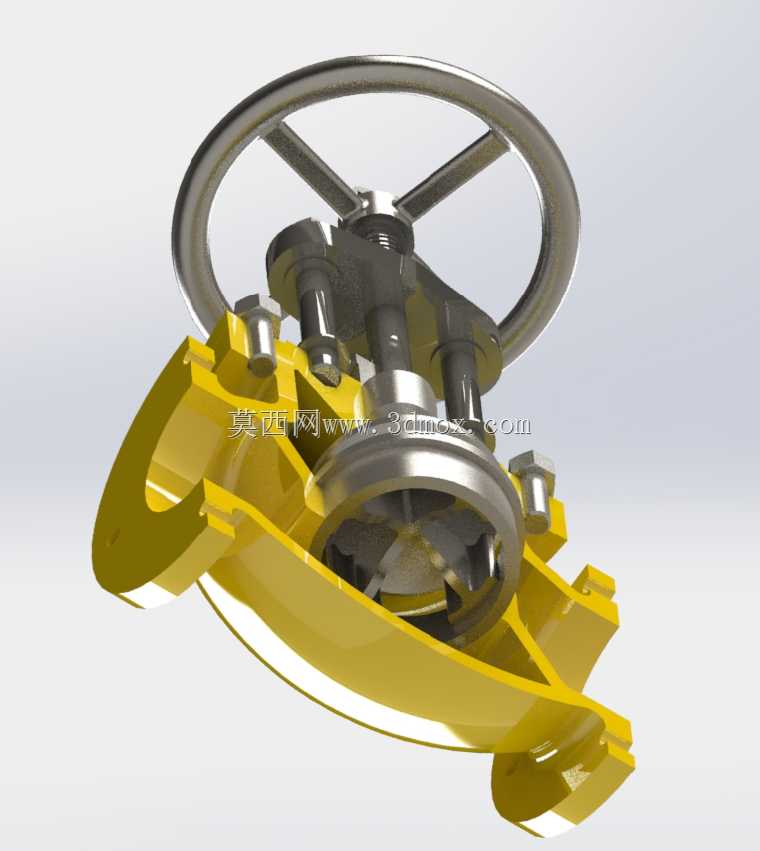

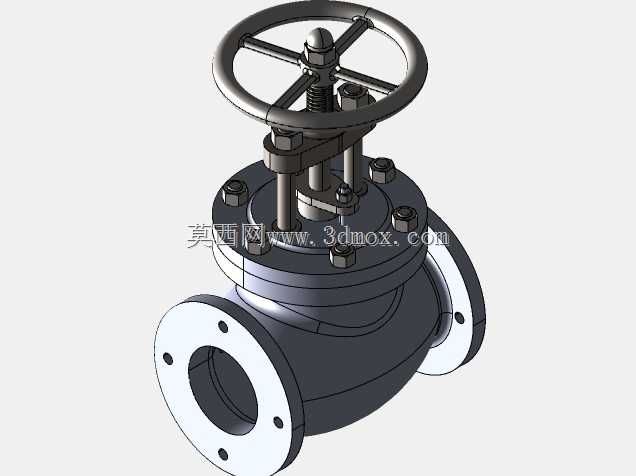

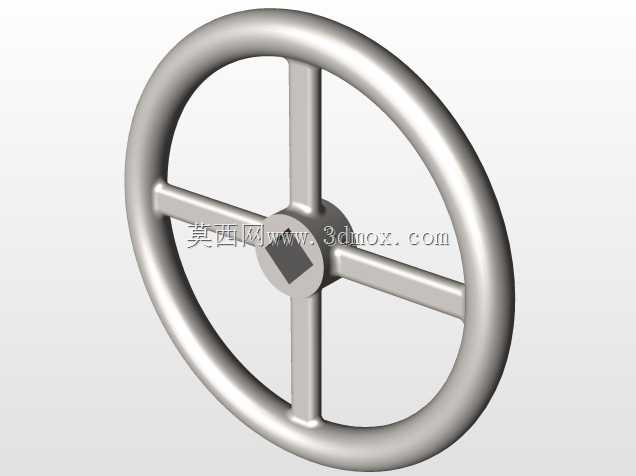

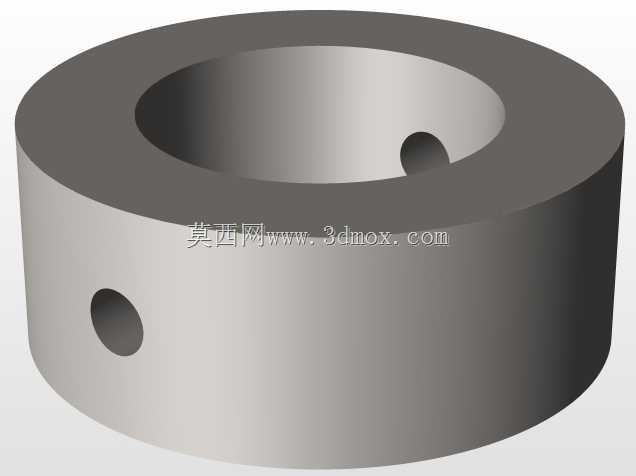

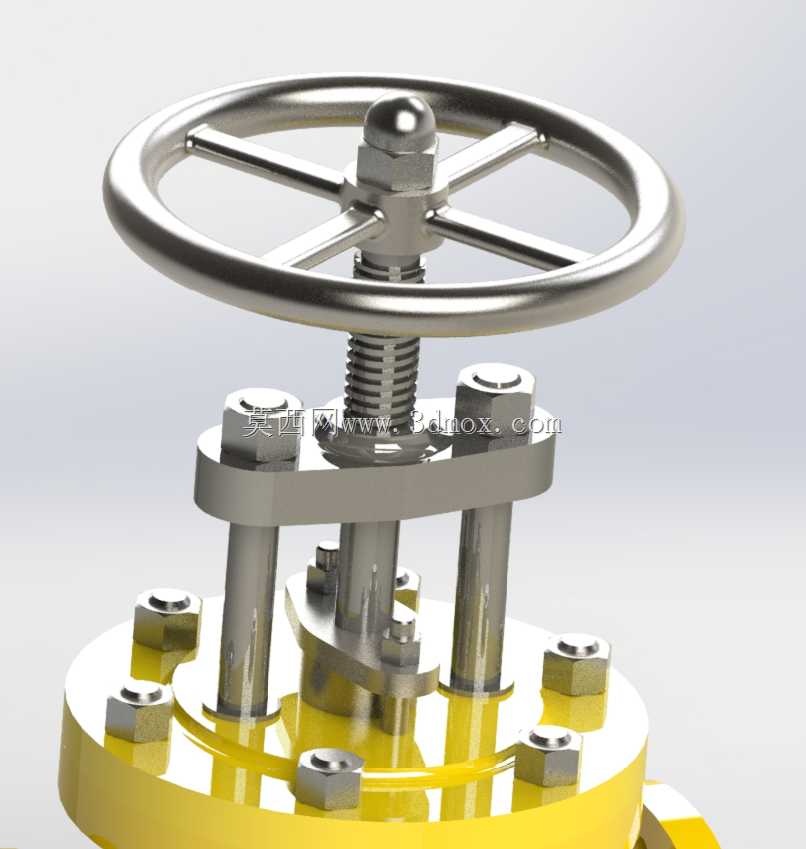

　　驱动部分采用顶部手轮结构，手轮为三辐条铸钢件结构，轮缘做了圆弧过渡处理，操作时握持手感贴合手动操作的施力习惯，手轮与阀杆通过方榫配合传递扭矩，配合位置设置了防松顶丝，避免频繁开关过程中手轮与阀杆出现相对滑动。阀杆采用梯形螺纹传动，传动效率适中，具备良好的自锁性能，阀门开关到任意位置都不会因为介质压力冲击出现自行移位，无需额外设置锁止机构即可保持开度状态。阀杆的外露部分设置了防尘罩结构，可避免环境中的粉尘、水汽进入螺纹副造成卡涩，同时能直观观察阀杆的伸出长度，快速判断阀门的当前开度，无需额外加装开度指示装置。

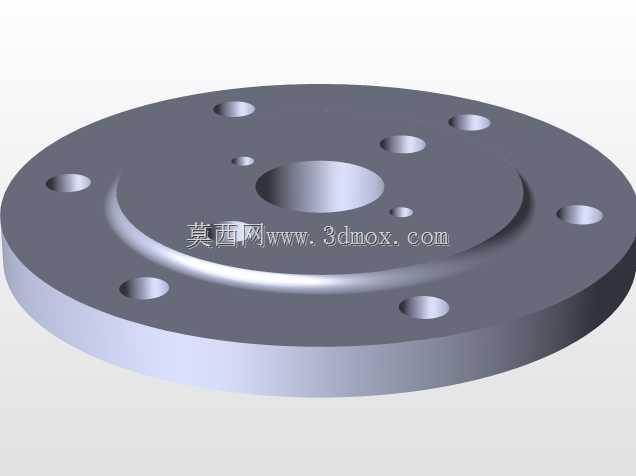

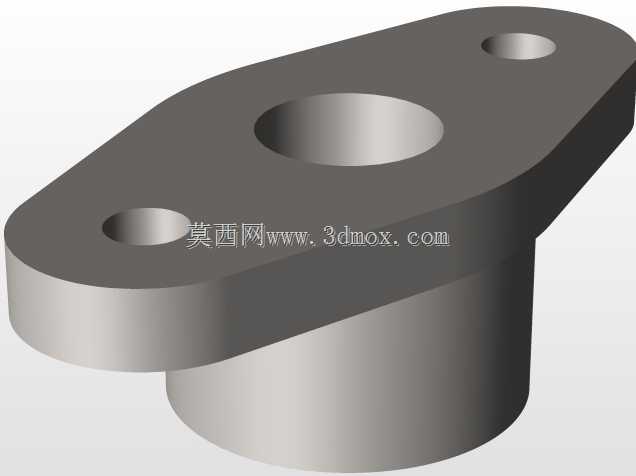

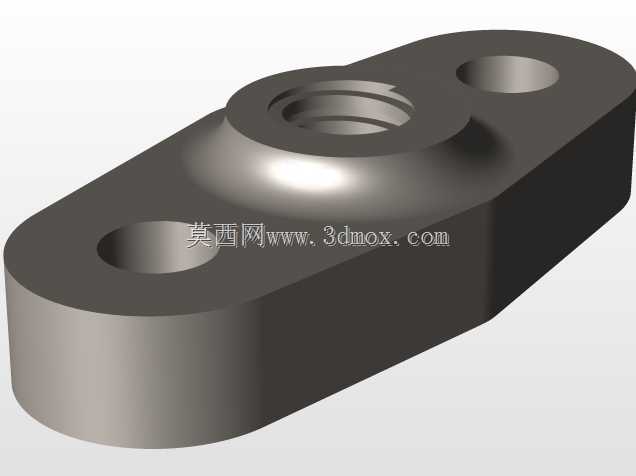

　　密封结构上，阀盖与阀体的连接采用法兰螺栓压紧结构，密封面处预留了缠绕式垫片的安装槽，安装时可根据介质特性选择不同材质的密封垫片，适配水、蒸汽、油品、弱腐蚀性化工介质等多种输送场景。中法兰位置的螺栓采用均匀圆周布置，螺栓规格与数量匹配PN16压力等级的载荷要求，紧固时可实现均匀压紧，避免垫片受力不均出现泄漏。阀杆与阀盖之间的密封采用填料函结构，预留了5层填料的安装空间，可根据密封要求选择石墨填料、四氟填料等不同类型，填料压盖采用双螺栓压紧结构，运维时可在线调整压盖压紧力，补偿填料磨损带来的密封间隙，无需拆解阀门整体结构。

　　安装边界方面，两端连接法兰采用通用的凸面法兰结构，法兰外径、螺栓孔中心距、螺栓孔数量与孔径都匹配常规中低压管路的法兰标准，同口径管路安装时无需额外制作过渡连接件，直接配对法兰即可完成安装。阀门的整体高度、手轮外径尺寸都参考了通用安装空间要求，手轮操作侧预留的操作空间满足单人手动操作的最小空间需求，安装时手轮距墙面或周边设备的距离只要大于手轮半径加100mm的操作余量，即可顺利完成开关操作，无需额外加装加长杆。阀体底部没有设置突出的排污结构，安装时可直接落地布置或采用支架支撑，无需预留底部检修空间，适合空间紧凑的管廊、车间管路夹层等安装场景。

　　建模过程中所有运动部件都保留了实际的装配间隙，阀杆的升降行程、手轮的旋转范围都和实际产品的运动行程一致，可直接用于管路系统的装配干涉检查，模拟实际安装过程中阀门与周边管路、设备的空间位置关系，避免现场安装时出现空间不足无法操作的问题。所有零部件的建模精度满足工程出图要求，可直接导出工程图用于生产加工参考，也可用于运维培训的拆装演示，帮助运维人员快速理解阀门的内部结构与密封原理，掌握常见故障的排查与维修方法。
