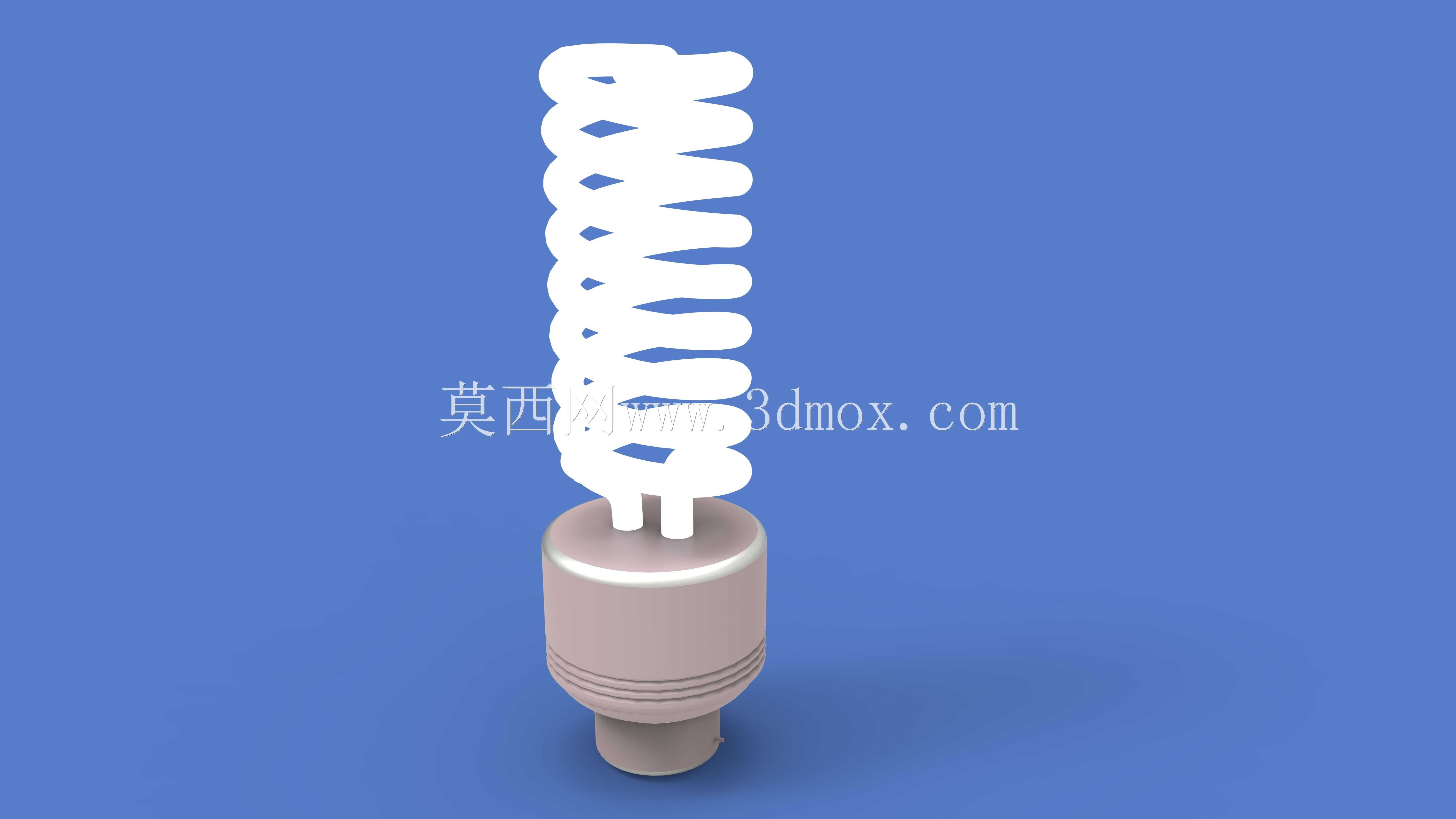

螺旋节能型电灯泡三维结构设计

　　日常民用与商用照明场景中，螺旋型节能电灯泡是替换传统白炽灯的主流光源品类，这类产品的三维结构建模，需要兼顾发光体排布合理性、灯头安装适配性、整体结构散热空间预留等多个工程维度，不能仅做外观曲面的堆砌。从实际使用场景来看，这类灯泡广泛适配E27等通用螺口灯座，可直接安装在家庭顶灯、台灯、商用筒灯、工矿辅助照明灯具等载体上，无需额外转接结构，安装边界完全匹配通用螺口灯座的尺寸规范，灯头部分的金属螺纹外径、绝缘段高度、底部触点凸起尺寸都严格遵循通用灯头的公差要求，避免出现安装卡滞、接触不良的问题。

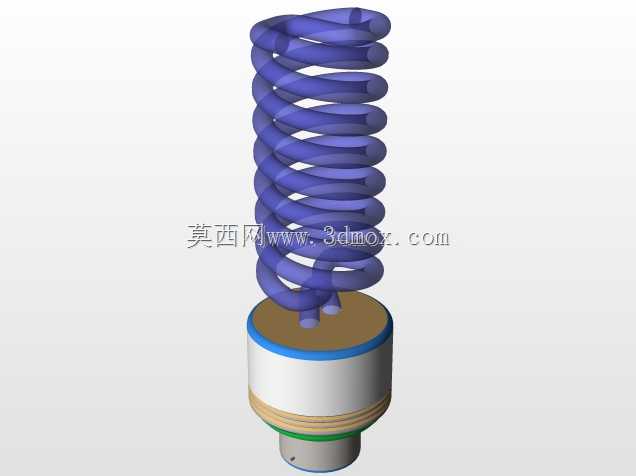

　　建模过程中，螺旋发光管部分的结构设计是核心，螺旋的圈数、螺距、管径参数直接对应发光体的展开长度，决定了额定功率下的发光面积，建模时需要保证螺旋管的弯曲半径均匀，避免出现管壁厚度突变的结构——实际生产中这类螺旋管多为玻璃材质弯折成型，弯曲半径过小会导致玻璃应力集中，加工或使用过程中容易出现开裂，因此三维建模时每一段螺旋的曲率都要做连续过渡检查，不能出现曲率突变的硬边。螺旋管与下方底座的衔接位置，需要预留电极引线的走线空间，两根电极引线从螺旋管两端引出后，穿过底座上盖的绝缘密封层，连接到灯头的两个导电触点上，这部分的结构间隙要控制在合理范围，既要保证引线不会被结构件挤压破损，也要避免间隙过大导致装配后出现松动移位。

　　底座部分采用分层结构设计，最上层是与螺旋管衔接的绝缘固定座，用来承托螺旋管的整体重量，同时密封螺旋管内部的填充气体；中间段是驱动电路的容纳腔体，这部分的内径尺寸要匹配驱动电路板的安装尺寸，腔体壁厚要满足绝缘防护要求，同时预留一定的散热间隙，避免驱动电路工作时产生的热量堆积，影响元器件使用寿命；最下方是标准螺口灯头，金属螺纹段与上方绝缘底座的衔接位置做了滚花压合结构，保证灯头与底座连接牢固，不会在安装拧动时出现相对转动。

　　从结构设计的思路来看，这类灯泡的建模优先保证安装适配性，所有与灯座配合的尺寸都严格遵循通用照明配件的尺寸标准，在此基础上优化螺旋管的排布，在有限的整体高度范围内最大化发光管的展开长度，同时控制整体外径尺寸，保证灯泡可以适配多数带灯罩的灯具，不会出现灯罩无法安装的问题。整体外形的重心落在灯头的中心轴线上，避免安装后出现重心偏斜导致的灯座受力不均问题。螺旋管的透明材质部分在建模时做了等壁厚处理，匹配实际玻璃管的生产工艺，管壁厚度均匀一致，不会出现局部过薄或过厚的结构缺陷。底座的外壳部分做了细微的防滑纹路设计，方便用户安装时拧动发力，同时纹路的深度控制在合理范围，不会积累灰尘且便于清洁。

　　在实际工程应用中，这类三维模型可用于照明产品的结构验证、装配干涉检查，也可用于灯具配套设计时的匹配校验——设计灯具时导入灯泡模型，可提前检查灯罩内部空间是否足够、灯座安装位置是否会与灯泡结构产生干涉，避免开模后才发现尺寸匹配问题。建模时所有的配合面都预留了合理的装配公差，金属灯头与绝缘底座的压合位置、驱动板与腔体的配合位置、螺旋管与固定座的密封位置，都按照实际生产的装配要求做了间隙预留，保证模型导出的工程图可直接用于生产参考。螺旋管的螺旋升角经过反复调整，既保证了发光角度的均匀性，避免出现局部照明暗区，也控制了整体的高度尺寸，让灯泡的整体长度适配多数常规灯具的安装空间，不会因为长度过长导致灯罩无法闭合。
