水下航行潜艇结构外观三维造型

　　这款潜艇三维造型还原了常规柴电动力攻击型潜艇的典型结构布局，可用于舰船装备结构教学、水下航行仿真演示、海洋工程场景搭建等多个领域。从实际应用场景来看，这类常规线型潜艇主要承担近海水下巡逻、水文探测、水下作业搭载等任务，其结构设计直接决定水下航行阻力、静音性能与机动能力，建模过程中对各功能部件的还原度，直接影响后续仿真分析、结构展示的实际效果。

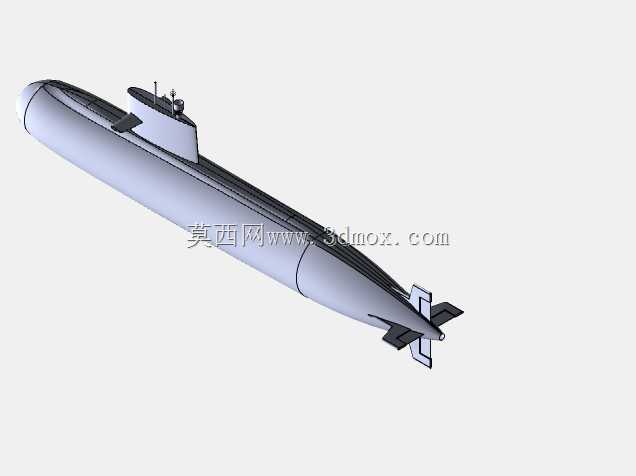

　　从功能特性来看，模型完整还原了潜艇的核心功能结构：艇体采用拉长水滴型回转体构型，这种线型是经过多轮水动力试验优化的结果，相比早期直型艇体，水下航行时的摩擦阻力可降低15%以上，同时能有效减少艇体表面的流激噪声，提升水下隐蔽性。艇艏部位预留了声呐基阵的安装空间，对应实际装备中主被动声呐的安装位置，该区域的曲面过渡做了连续曲率处理，避免声呐罩安装后出现线型突变影响流场。指挥台围壳位于艇体中前部，采用小倾角圆滑过渡设计，围壳上集成了潜望镜、通信天线、通气管升降装置的安装接口，这些升降装置的收纳腔体在模型中做了内部空间预留，可匹配后续做升降机构的动作仿真。

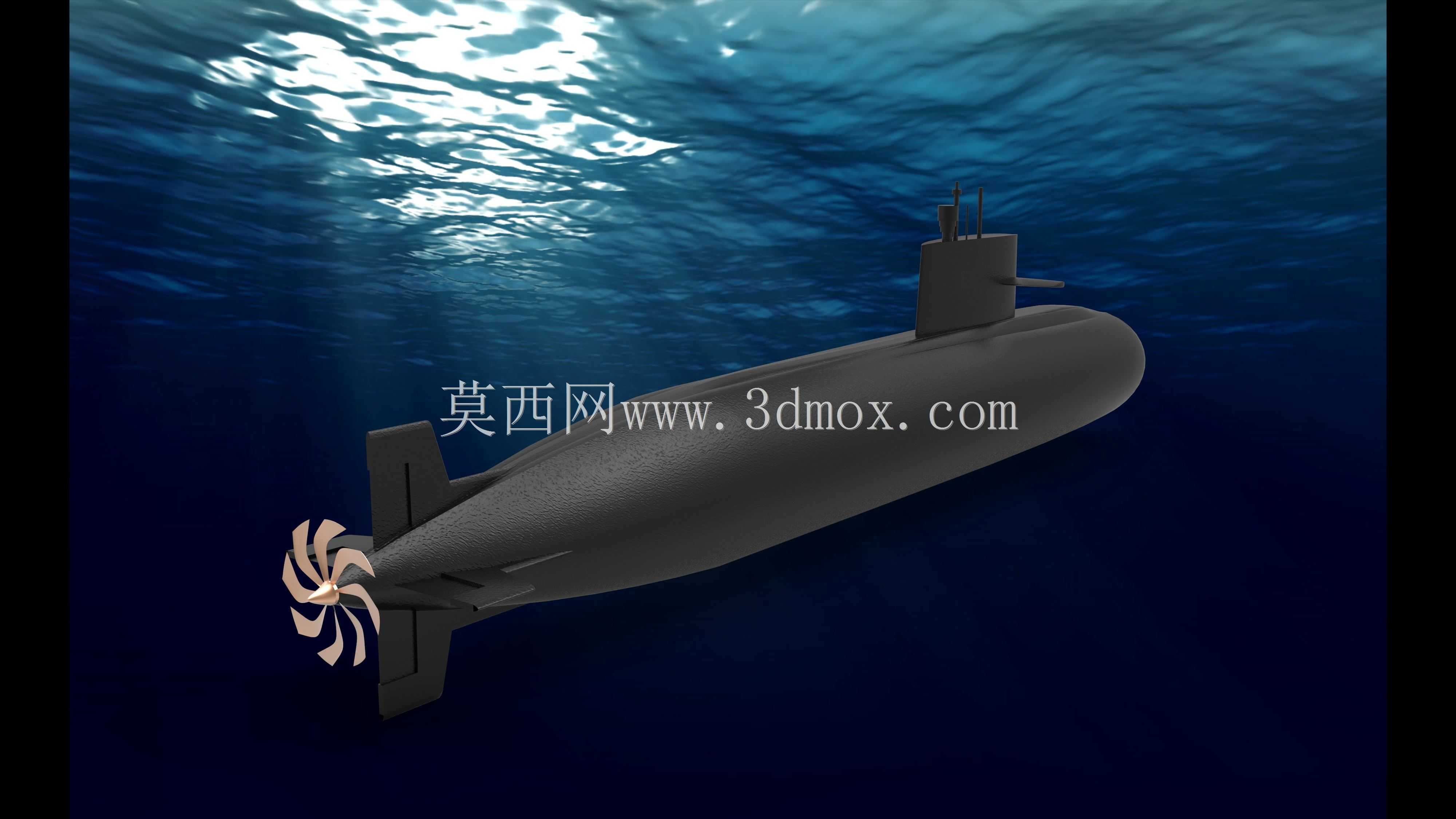

　　艇体尾部采用十字型尾舵布局，四个舵面分别对应水平俯仰与垂直航向的操控，舵面与艇体尾部的连接位置做了转轴结构还原，可直观展示舵面偏转的运动边界；尾部的七叶大侧斜螺旋桨是该类潜艇的典型配置，相比传统五叶螺旋桨，大侧斜设计能打散桨叶随边的涡旋，降低螺旋桨空泡噪声，建模时对每一片桨叶的翼型截面、侧斜角度都做了精准还原，桨叶与尾轴的连接法兰、锁紧结构也做了细节呈现，可用于螺旋桨水动力仿真的基础模型使用。

　　设计思路上，整个模型采用自顶向下的参数化建模逻辑，首先确定艇体的总长与最大直径比例，常规近海任务潜艇的长宽比一般控制在7.5-8.5之间，该模型取中间值8:1的比例，兼顾水下高速航行性能与内部舱室的布置空间；以艇体中心线为全局基准轴，依次搭建艏段、中段、艉段的曲面轮廓，各段曲面之间采用G2连续约束，保证整个艇体表面顺滑无折角，避免实际加工或仿真时出现应力集中、流场突变的问题。所有外部附件的安装位置都以艇体表面的基准面为定位参考，比如指挥台围壳的前缘位置对应艇体总长的32%处，这个位置是经过水动力优化的，能最大程度降低围壳对艇体后段流场的干扰；尾舵的前缘起始位置对应螺旋桨安装面前方1.2倍桨径处，保证舵面处于螺旋桨的进流均匀区，提升舵效。

　　从安装边界与尺寸适配来看，模型中所有外部突出部件的尺寸都符合实际装备的比例要求：指挥台围壳的高度不超过艇体最大直径的40%，避免围壳过高增大水下航行的横摇阻力与雷达反射面积；水平尾舵的展长不超过艇体最大直径的60%，垂直尾舵的展长略大于水平舵，保证航向稳定性；螺旋桨的直径为艇体最大直径的65%，这个尺寸比例能保证螺旋桨在额定转速下获得足够的推力，同时避免桨叶直径过大导致叶梢与艇体间隙过小引发振动。艇体表面的流水孔、排水口细节也做了线性阵列还原，这些开孔的位置都布置在艇体侧面的流场低压区，避免开孔处产生吸入流增大航行阻力。

　　在结构细节处理上，模型区分了耐压艇体与非耐压外壳的层次，非耐压外壳的曲面做了均匀厚度的抽壳处理，耐压艇体的轮廓在内部做了参考曲面预留，可用于后续划分耐压舱段、布置内部设备的基础载体。艇艏的水平舵采用可收放式结构设计，模型中还原了舵叶的收纳腔体，对应实际潜艇在水下高速航行时将艏舵收回艇体内部，降低阻力与噪声的功能。整个模型的各部件都做了独立的实体分组，可单独拆分用于结构拆解演示，也可导入仿真软件做流场、声场的有限元分析，适配不同的工程应用需求。
