内燃机核心传动曲轴三维结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560072
  • 内燃机核心传动曲轴三维结构设计
  • 内燃机核心传动曲轴三维结构设计

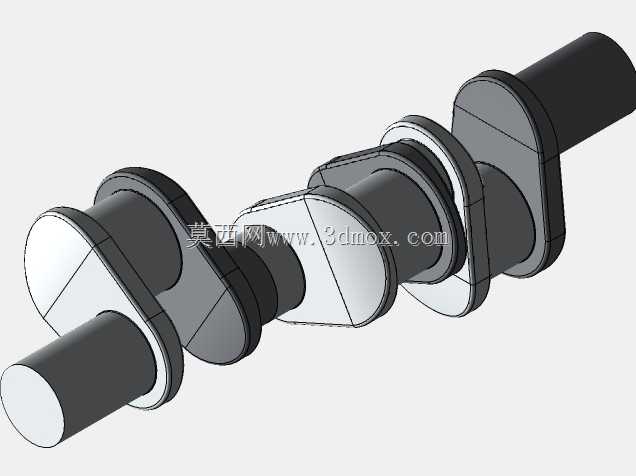

  在往复式动力设备的传动链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,其结构合理性直接决定整套动力单元的运行寿命与振动控制水平。做这套结构设计时,首先要匹配对应缸数的曲柄销排布相位,图中展示的是三曲拐结构,相邻曲拐夹角按120度均布,这种排布能保证各缸做功冲程的扭矩输出连续性,避免动力输出出现明显的脉冲波动,适配三缸内燃机或者同规格往复式压缩机的动力转换需求。从实际应用场景来看,这类曲轴除了搭载在小排量乘用车三缸发动机上,也会用在小型农用动力机械、固定式发电机组、微型空气压缩机的动力端,不同场景下对曲轴的载荷耐受要求差异较大,车用场景需要兼顾高转速下的动平衡表现,固定动力场景则更侧重长期恒定载荷下的疲劳强度。

  设计过程中首先要敲定各轴段的直径匹配关系,主轴颈作为整根曲轴的旋转支撑基准,直径要比曲柄销大10%-15%,保证支撑刚度足够,避免高载荷下出现轴颈挠曲变形,导致轴瓦偏磨。曲柄臂的厚度和过渡圆角是应力集中防控的核心位置,所有轴颈和曲柄臂的衔接位置都做了大半径圆弧过渡,避免直角衔接带来的应力集中,从根源降低长期交变载荷下的曲柄断裂风险。安装边界方面,整根曲轴的轴向定位靠中间主轴颈两侧的止推面实现,两端轴颈分别预留了飞轮安装法兰和正时驱动端的键槽位置,前端轴颈要匹配油封、正时齿轮、皮带轮的安装尺寸公差,后端法兰的螺栓孔排布要和飞轮、离合器总成的安装孔位完全对应,保证装配同轴度。曲拐的偏心距直接决定活塞的行程长度,

  设计时要和对应缸体的活塞行程参数完全匹配,偏心距的尺寸公差要控制在微米级,否则会导致活塞运行到上止点时碰撞气缸盖,或者下止点时活塞脱出缸套。油道设计是曲轴润滑的关键,主轴颈和曲柄销之间要钻斜向贯通的油孔,让主油道来的压力润滑油能直接输送到曲柄销和连杆瓦的摩擦面,油孔的开口位置要避开轴瓦的主要承载区,防止油膜压力被破坏,同时油孔边缘要做倒角抛光处理,避免应力集中。做三维建模时,所有回转面的同轴度公差要按IT6级控制,各曲拐的相位角公差不能超过±0.5度,否则装配后动平衡超标,运行时会产生剧烈振动。平衡块的设计是动平衡控制的核心,每个曲柄臂对应的平衡块重量要精确匹配对应曲拐的旋转惯量和往复运动惯量,抵消活塞连杆组往复运动产生的一阶、

  二阶惯性力,减少整机振动。实际选型时,要先确认曲轴的总长度、各主轴颈的中心距是否和缸体的主轴承座孔位完全匹配,轴颈直径是否和选配的轴瓦规格对应,后端法兰的安装孔节圆直径是否和飞轮适配,避免出现装配干涉。另外,曲轴的轴向窜动量要控制在0.1-0.3mm之间,靠止推片的厚度调整,窜动量过大会导致正时传动错位,窜动量过小会在热膨胀时出现轴瓦卡滞。这套结构的建模过程中,对所有过渡圆角、油道、键槽、法兰孔的细节都做了完整还原,没有做结构简化,能直接用于后续的有限元强度校核、动平衡仿真分析,也能作为装配调试时的尺寸参照,帮助结构工程师快速核对各配合面的尺寸公差,减少实物试装时的干涉问题。
