小型自卸运输卡车结构设计方案

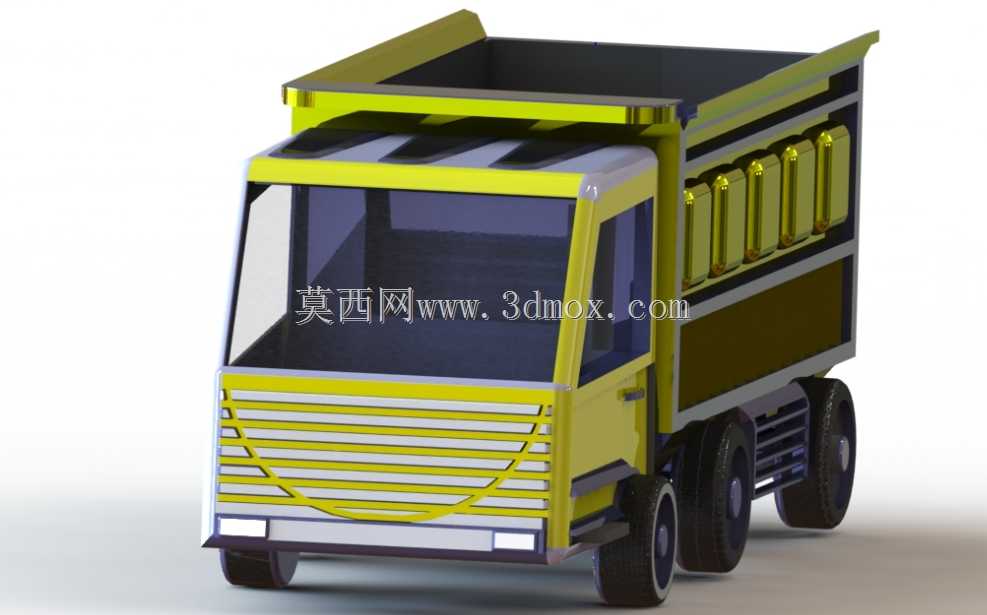

　　这款小型自卸卡车的三维结构设计，主要面向厂区内部物料转运、小型工程散装物料短途运输场景，可适配砂石、土方、生产废料、袋装工业原料等多种货品的转运需求，在厂区内部周转、市政小型施工、社区物料配送等场景下，相比大型自卸车辆具备更好的通过性与灵活性，能够在狭窄通道、限高区域完成作业，无需额外预留过大的转弯与操作空间。从结构设计逻辑来看，整车采用平头驾驶室布局，尽可能压缩驾驶室的纵向占用空间，将更多尺寸配额留给后部货厢，在有限的整车总长下最大化载货容积，这种布局也让驾驶员拥有更好的前方视野，在狭小区域作业时能够更清晰观察周边障碍物，降低作业剐蹭风险。驾驶室前部的格栅采用横向多段式结构，除了满足前脸造型的整体性需求外，

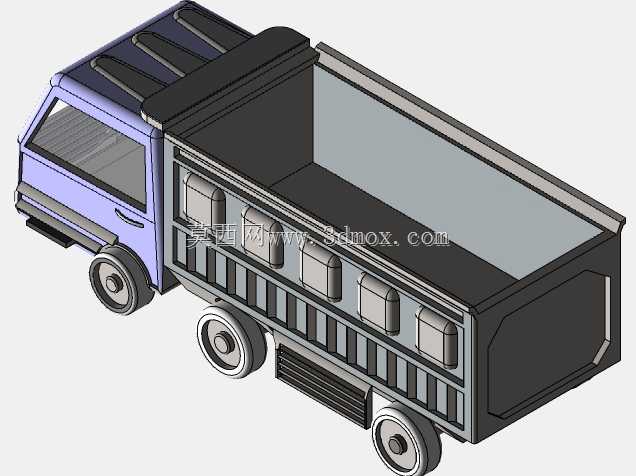

　　主要为发动机舱预留足够的进风散热面积，保证动力单元在长时间低速作业、重载爬坡工况下的散热效率，避免动力系统过热出现动力衰减。前部保险杠采用低位集成设计，将前照灯、示宽灯集成在保险杠结构内，既降低了小碰撞后的维修更换成本，也能让灯光照射范围更贴近地面，在厂区夜间作业时更好地照亮近距离路面的坑洼与散落物料。货厢部分采用U型截面的自卸结构设计，厢体内部做了平滑过渡处理，没有突出的加强筋结构，卸载散装物料时不会出现物料挂壁残留的问题，尤其是卸载潮湿沙土、粘性工业废料时，能够依靠物料自重完全滑出，不需要人工额外清理厢体。货厢侧部的加强结构采用外置式布局，在厢板外侧布置竖向加强筋，既保证了厢板在重载下的抗变形能力，避免装载大块物料时砸弯厢板，

　　也不会占用货厢内部的有效装载空间。货厢尾部采用可开合的锁止机构，举升卸货时尾门能够依靠物料推力自动开启，复位后通过机械锁钩与厢体锁紧，不需要人工额外操作锁止结构，简化卸货操作流程。行走系统采用前单轮、后双轮的布局，前轮负责转向，后轮作为驱动轮采用双胎并装的形式，提升重载状态下的轮胎承载能力，降低单胎载荷，避免厂区内路面存在尖锐杂物时扎胎导致的整车趴窝。轮拱位置预留了足够的跳动空间，即使在坑洼路面行驶、钢板弹簧压缩到极限行程时，轮胎也不会与货厢、驾驶室底板发生剐蹭干涉。底盘部分的纵梁采用直通式布局，从驾驶室前部一直延伸到货厢尾部，保证底盘整体的抗弯强度，重载状态下底盘不会出现中部弯折的问题，同时纵梁上预留了统一的安装孔位，

　　后续可以根据需求加装侧防护栏、工具箱、液压油箱等附属部件，不需要额外在纵梁上钻孔破坏结构强度。驾驶室内部的操作空间按照单人作业需求设计，预留了转向系统、换挡操纵、自卸举升操纵的安装位置，操纵件的布置都在驾驶员手臂可及的范围内，作业时不需要大幅度侧身操作，降低长时间作业的操作疲劳。设计过程中对整车的安装边界做了充分校核，所有外伸部件都没有超出整车的宽度与长度边界，后视镜支架采用外伸式设计，保证驾驶员能够观察到货厢尾部的两侧区域，倒车时不需要额外人员指挥也能观察到后方障碍物。整车的离地间隙按照非铺装路面的通行需求设定，能够通过厂区内常见的减速带、小坑洼路面，不会出现底盘剐蹭地面的问题，同时整车高度控制在常规厂区限高范围内，能够顺利通过厂房大门、仓库入口等限高区域。在细节结构处理上，所有外露的棱边都做了圆角过渡处理，避免作业人员上下车、周边人员靠近时被尖锐棱边划伤，货厢的举升铰点位置做了加强结构，分散举升时的应力集中，避免长期举升重载出现铰点开裂的问题。
