四腔咖啡杯与美容玻璃注塑模具结构

　　这套模具面向日用塑料制品的批量注塑成型场景，主要适配咖啡杯、美容类玻璃质感塑件的一模四腔生产需求，在日用消费塑件的量产环节中，这类多腔结构能在同等成型周期下大幅提升单模产出效率，匹配中小批量日用塑件的产能要求，相比单腔模具可有效摊薄单件生产的能耗与人工成本。从实际生产用途来看，该模具可直接安装在对应吨位的卧式注塑机上，完成熔融塑料的注射、保压、冷却、开模顶出全流程工序，成型后的塑件可直接进入后续的修边、包装环节，不需要额外做复杂的二次成型加工。

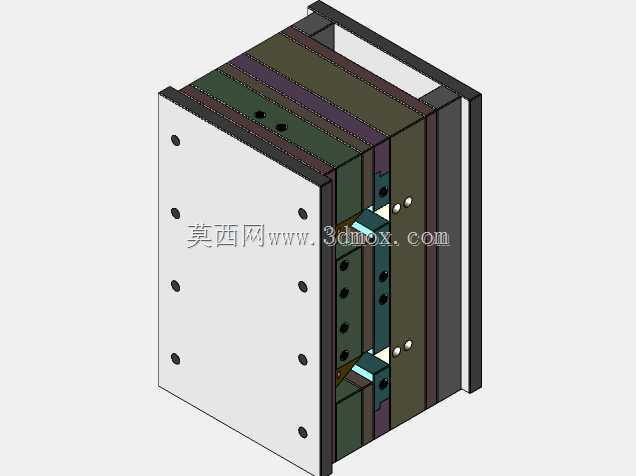

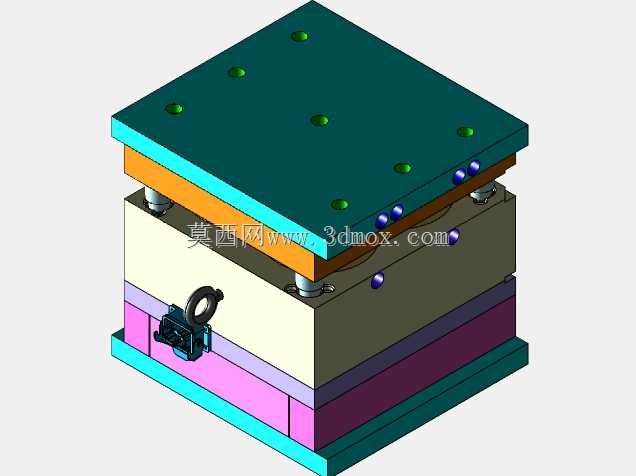

　　从功能特性上看，模具采用标准模架叠层结构，从上至下依次布置了定模固定板、流道板、定模板、动模板、支承板、顶出机构固定板、动模底座，各层板件通过导柱导套实现精准合模导向，避免合模过程中出现型腔错位导致的塑件飞边、尺寸超差问题。型腔采用一模四腔对称排布，进胶方式选用了适配薄壁日用件的点浇口结构，浇口痕迹小，成型后去除浇口的工作量低，不会在塑件外观面留下明显的进胶痕迹，适配咖啡杯、美容玻璃件这类对外观质感有要求的塑件生产。冷却回路沿型腔周边均匀布置，可保证四个型腔的冷却速率一致，避免不同型腔的塑件收缩率出现差异，保障同模生产的四个塑件尺寸一致性，减少后续分拣的工作量。顶出机构采用均匀分布的顶杆布局，顶出力作用在塑件的非外观区域，避免顶出过程中在塑件表面留下顶白、顶痕缺陷，同时配套设置了复位杆结构，合模过程中可带动顶出机构精准复位，避免顶杆与型腔发生碰撞损坏。模具侧面设置了吊环安装位，方便模具在机台安装过程中的吊装转运，适配车间内常规的天车吊装作业需求，锁模结构采用周边均匀布置的内六角螺丝锁紧，可承受注塑过程中的型腔内熔体压力，避免生产过程中出现模架涨开的问题。

　　设计思路上，这套模具优先平衡了量产效率与塑件成型质量，四腔对称排布的设计首先保证了熔体填充的平衡性，熔融塑料从主浇道进入后通过分流道均匀分配到四个型腔，填充过程中各型腔的压力、温度差控制在合理范围内，避免出现个别型腔填充不足、个别型腔过保压的问题。模架选用标准规格的模胚，大部分板件可直接采购标准件，仅需要对型腔、型芯部分做定制加工，可大幅缩短模具的制造周期，降低模具加工成本。导向部件、顶出部件都选用标准模具配件，后续生产过程中出现易损件磨损时，可直接采购标准配件更换，减少模具维修的停机时间。安装边界方面，模具的长宽尺寸适配常规200吨级以内卧式注塑机的拉杆间距，开模行程满足塑件顶出的距离要求，定位圈、浇口套尺寸匹配通用注塑机的射嘴定位标准，不需要对注塑机做额外改造即可直接上机安装，适配多数中小注塑加工车间的设备条件。在实际生产调试过程中，这套结构的模具对工艺参数的宽容度较高，调整注射压力、保压时间、冷却时长的参数区间较宽，不需要工艺人员花费大量时间做参数调试即可生产出合格塑件，对车间操作人员的技能要求相对友好，适合日用塑件加工企业的快速量产需求。
