精密传动齿轮箱轴系组件结构设计

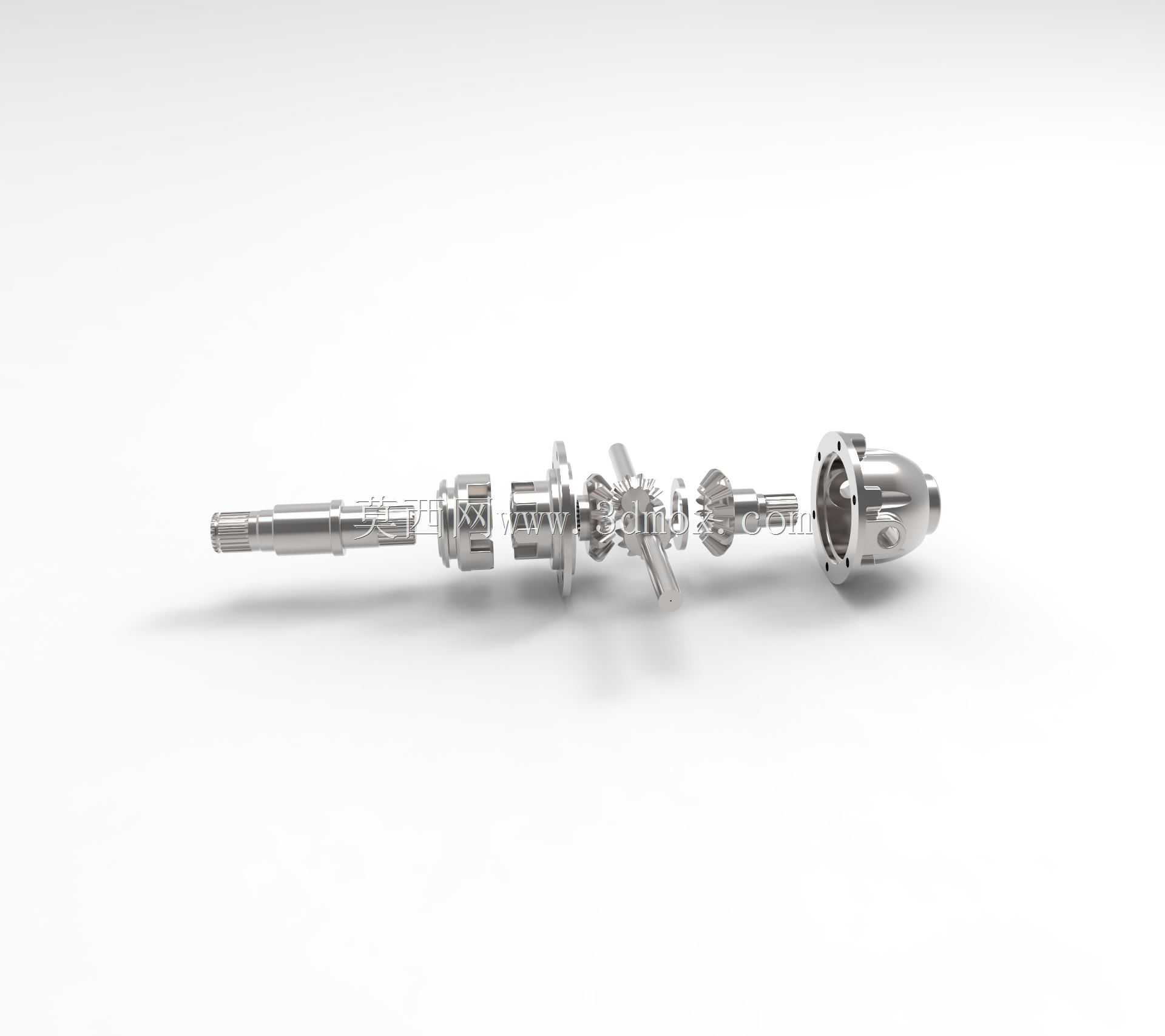

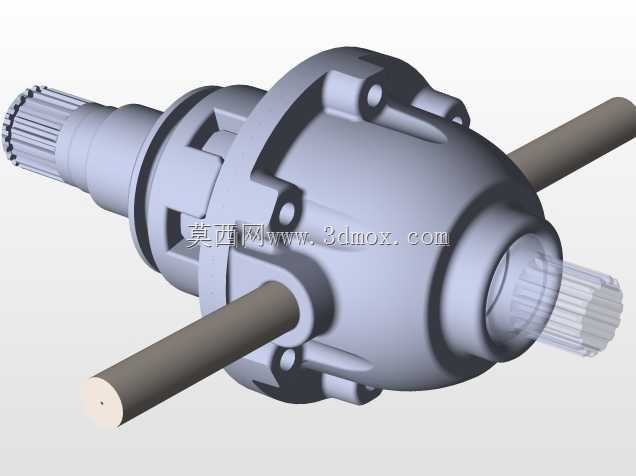

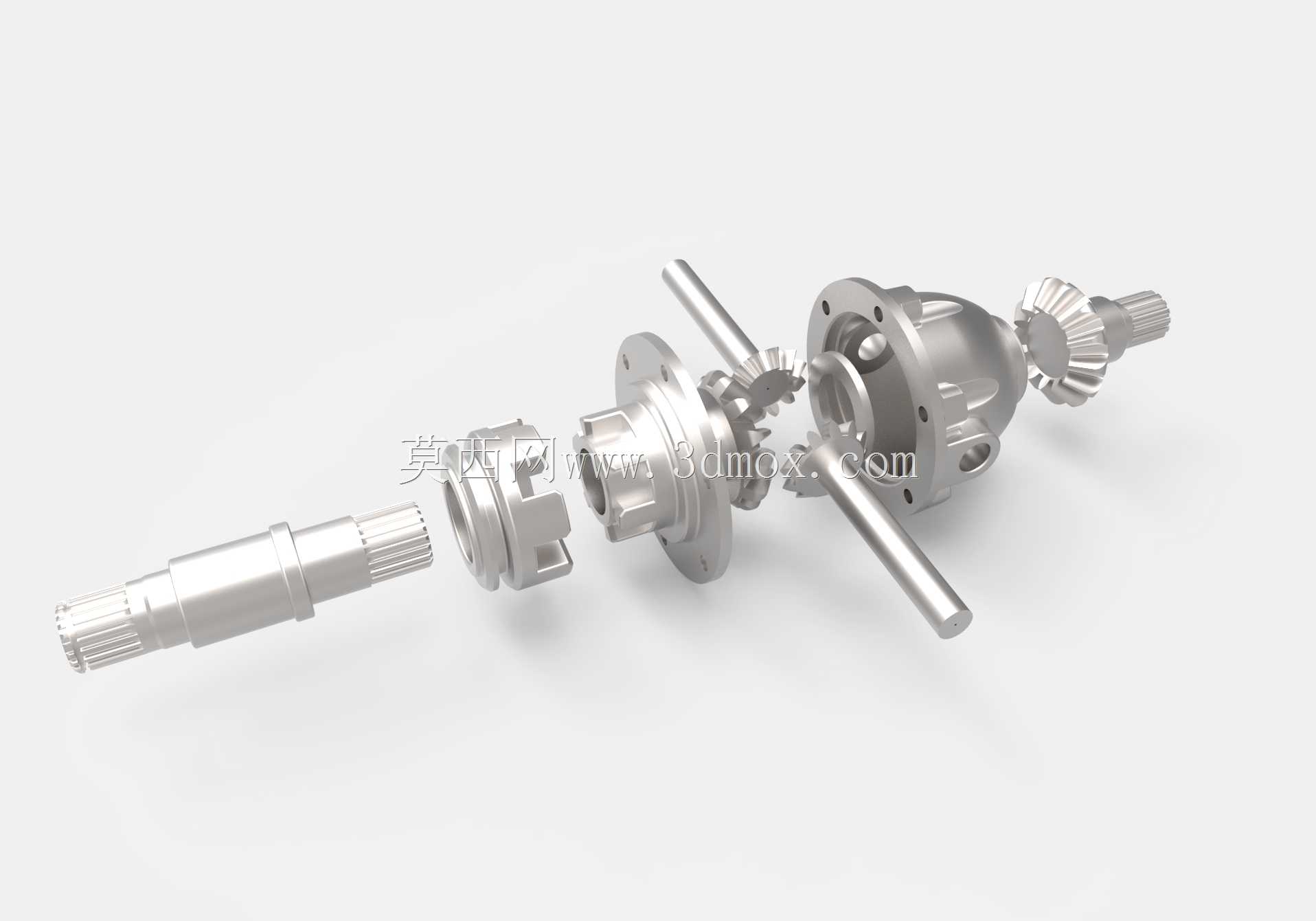

　　这套齿轮箱轴系组件的设计，首先要匹配小空间内的高转速传动需求，常见于精密检测仪器、小型伺服传动工位这类对传动回差、轴向窜动要求严苛的场景。从实际装配逻辑来看，整个组件采用同轴串联布局，输入轴端预留了标准的联轴节对接位，可直接与伺服电机、步进电机的输出轴配合，无需额外加装转接法兰，能有效缩减整套传动单元的轴向安装长度。

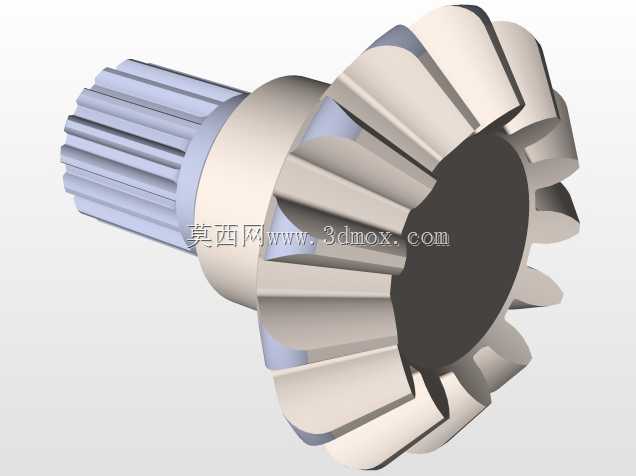

　　设计过程中优先考虑了轴系的支撑刚度，每一段齿轮安装位的两侧都配置了适配的轴承挡肩，轴承选型时兼顾径向载荷与少量轴向载荷的承载需求，避免齿轮啮合过程中出现轴系挠曲变形导致的齿面偏磨。齿轮的齿向修形在建模阶段就做了预留，针对不同转速段的啮合错位量做了补偿，能有效降低高速运转时的传动噪音与齿面接触应力。

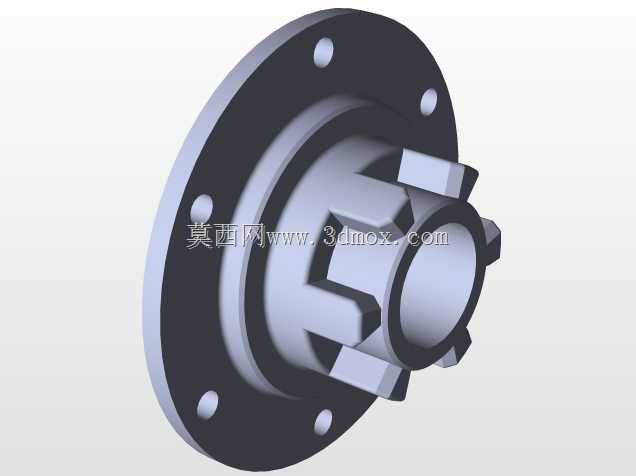

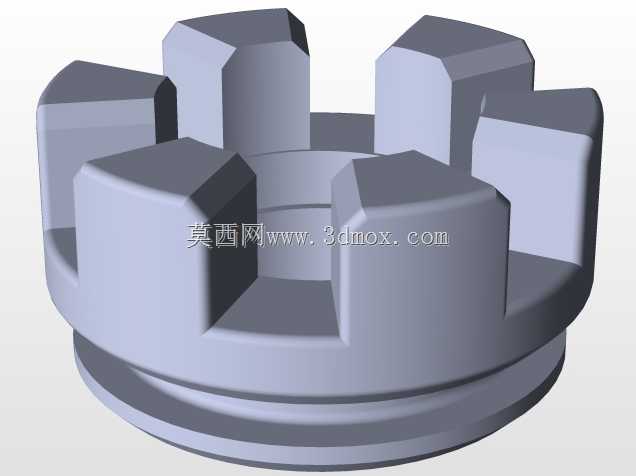

　　从安装边界来看，整个组件的输出端采用法兰式安装结构，法兰端面上的安装孔位做了对称布局，既可以水平安装在设备基板上，也可以垂直吊装在工位侧壁，安装面的平面度公差在建模时就按IT7级精度预留了加工余量，保证装配后轴系与安装基准的垂直度要求。轴系上的各个齿轮、隔套、锁紧螺母都做了轴向定位设计，隔套的两端面平行度严格控制，避免锁紧后出现轴系零件倾斜的问题，输入端的密封位预留了骨架油封的安装槽，可适配接触式密封结构，防止齿轮箱内部润滑脂泄漏，同时阻挡外部粉尘进入啮合区域。

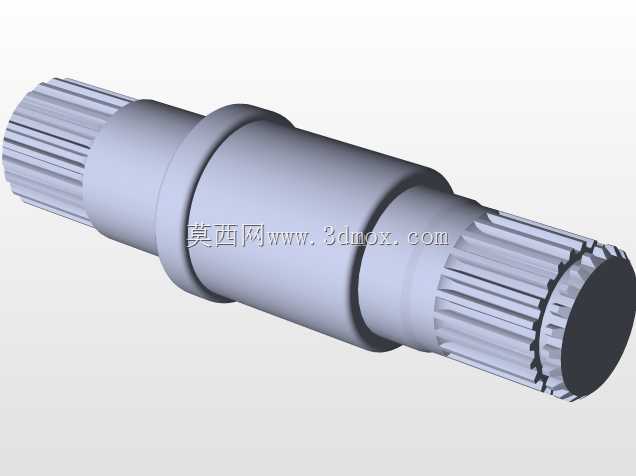

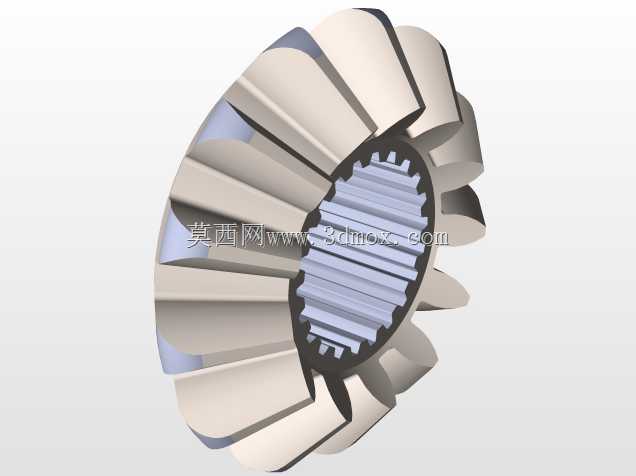

　　实际应用中，这类齿轮箱组件常用来传递小扭矩高转速的运动，在精密检测传感器的调节机构、小型自动化设备的进给工位里，能实现稳定的转速匹配与扭矩传递，建模时所有配合面都按基孔制公差做了尺寸标注，装配间隙控制在合理范围，既保证零件装配时的顺畅度，又避免间隙过大导致的传动回差超标。轴上的花键段采用渐开线花键设计，相比平键连接能承受更大的冲击载荷，同时保证齿轮与轴的同轴度，减少高速运转时的动不平衡量。整个组件的外形做了轻量化处理，非配合面的壁厚在保证结构强度的前提下做了减薄设计，能降低整套传动单元的自重，适配移动工位、便携检测设备这类对重量有严格要求的应用场景。输出端的连接位采用内花键接口，可直接对接外部执行元件，无需额外加装传动转接件，进一步缩短了动力传输路径，提升传动效率。
