带置物附件的轻量化腋拐结构设计

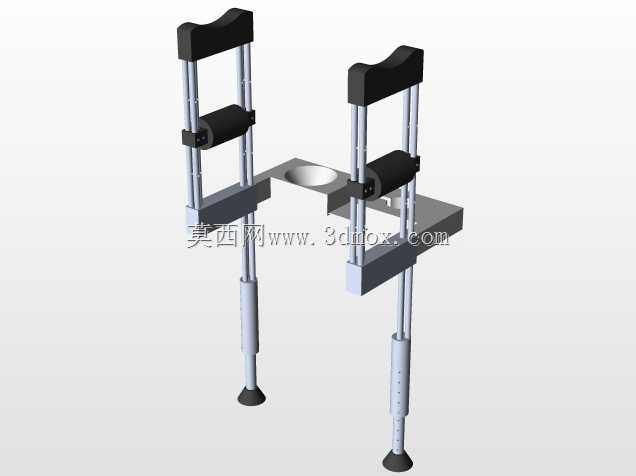

　　这款助行拐的结构设计，核心针对日常出行需要辅助支撑、同时有随身小物件携带需求的行动不便群体，区别于传统单杆腋拐的功能局限，在双侧支撑的结构基础上整合了置物承载模块，解决了使用者持拐时无法腾出手携带水杯、小餐盘等随身物品的实际痛点。从结构布局来看，整体采用双侧对称支撑架构，每侧支撑单元设置腋托与握把两个受力接触位，腋托采用贴合人体腋下轮廓的弧面造型，接触区域做了加宽处理，能够分散腋下承压，避免长期使用时的局部压伤问题；握把位置设置在支撑立柱中段，高度匹配人体自然垂臂的握持角度，外层做防滑包覆处理，握持时施力更顺畅，不会出现打滑脱手的情况。支撑立柱采用可伸缩调节结构，柱身排布多档调节定位孔，能够根据不同使用者的身高、

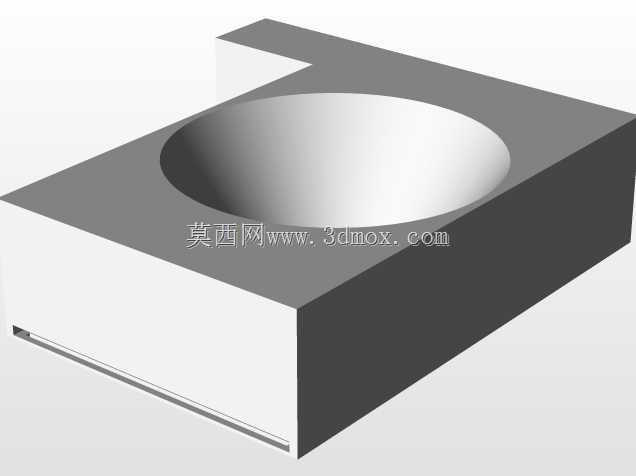

　　臂长调整整体支撑高度，调节范围覆盖150cm到185cm身高人群的使用需求，调节到位后通过弹性插销锁定，锁定结构的抗剪切强度经过校核，能够承受单侧100kg的垂直载荷，满足绝大多数使用者的体重承载要求。底部支撑脚采用宽面橡胶防滑脚垫，接触地面的端面做了防滑纹路设计，在瓷砖、水泥、沥青等不同路面条件下都能提供足够的静摩擦力，避免支撑时侧滑摔倒，脚垫与立柱之间设置了小角度的万向摆动结构，在路面不平整时能够保证脚垫完全贴合地面，不会出现单点接触导致的支撑失稳。中间的置物模块采用平板式承载结构，预留了圆形杯槽用于放置水杯，剩余平面区域可以放置小餐盘、手机、钥匙等随身小物件，承载模块与两侧支撑立柱通过螺栓刚性连接，

　　不会随立柱的高度调节出现位移，置物平面的高度设置在使用者腰部位置，取放物品时不需要过度弯腰，符合日常使用的动作习惯，整个置物模块的额定承载重量为3kg，完全满足日常携带小物件的载荷需求，不会因为放置物品导致整体重心偏移影响支撑稳定性。从设计思路上，这款拐没有采用复杂的一体化成型结构，所有部件都采用模块化拆分设计，腋托、握把、支撑立柱、置物板、脚垫都可以单独拆卸更换，某个部件出现磨损时不需要更换整支拐，能够降低后期的使用维护成本；整体结构的材质选型以轻质高强度的工程塑料与铝合金管材为主，整支拐的重量控制在1.8kg以内，长期持握使用不会造成额外的手臂负担，同时所有棱角位置都做了圆弧倒钝处理，没有尖锐突出结构，

　　避免使用过程中剐蹭衣物或者磕碰到使用者身体。在实际应用场景中，这款拐既可以作为术后康复期的短期助行装备，也可以作为行动不便老人日常出行的长期助行工具，相比传统单拐，双侧支撑的结构稳定性更强，不需要使用者刻意调整身体重心来保持平衡，初次使用的人群也能够快速适应，附加的置物功能省去了额外挎包、手提物品的麻烦，在小区散步、去食堂就餐、短途外出等场景下，能够直接将水杯、餐盒等物品放置在置物板上，解放双手的同时也能保证行走过程中的支撑安全。结构的安装边界方面，所有部件的连接都采用标准紧固件，不需要特殊的专用工具就可以完成组装与调节，支撑脚的最大外径为6cm，在狭窄的室内过道、电梯间等空间也能够正常使用，不会因为支撑脚过宽出现磕碰卡滞的问题；伸缩立柱的调节行程为25cm，最低使用高度对应的整体长度为85cm，最高使用高度对应的整体长度为110cm，收纳时可以将立柱收缩到最短状态，能够放入普通家用储物柜或者汽车后备箱，携带存放都比较方便。在受力校核层面，整个结构的受力路径从腋托、握把传递到两侧支撑立柱，再通过立柱传导到底部脚垫与地面接触，置物模块的载荷通过两侧连接点均匀分散到两根立柱上，不会出现单侧立柱受力过载的情况，每根立柱的管材壁厚经过优化，在保证结构强度的前提下尽可能减轻自重，避免不必要的材料冗余。
