车辆防侧倾稳定杆结构设计方案

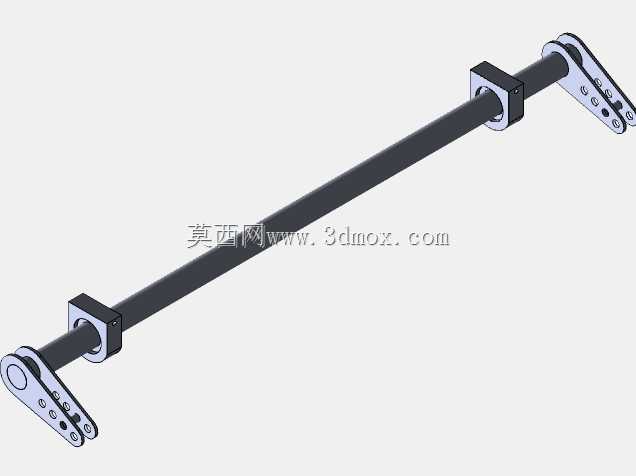

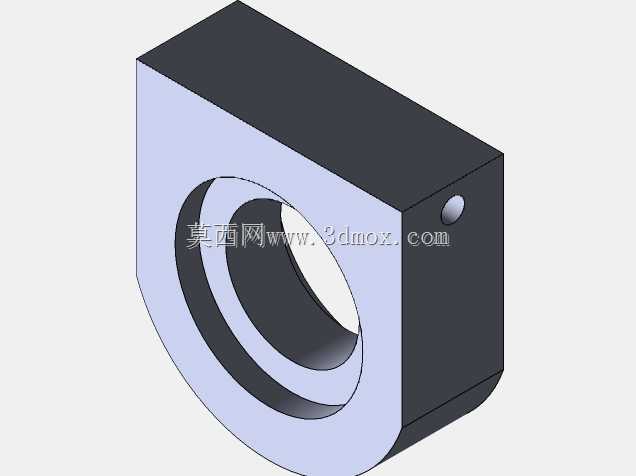

　　在乘用车辆、商用工程车辆的悬架系统设计中，防侧倾部件的匹配直接决定了车辆过弯、变道时的侧倾刚度表现，也是影响行驶操控稳定性与乘坐舒适性的核心结构件之一。这套防侧倾杆结构采用横向布置的长杆主体搭配两端对称的连接摆臂设计，杆身通过两个带安装孔的固定支座与车架或副车架实现刚性连接，固定支座内部预留衬套安装位，可在保证杆身转动自由度的同时，过滤路面传递的细碎振动，避免金属件直接接触产生异响与磨损。两端的连接摆臂采用多安装孔位设计，可适配不同高度的减震器下摆臂或羊角安装点，安装孔位的公差设计预留了±2mm的装配调整余量，能够抵消车架焊接、悬架部件加工带来的尺寸累积误差，降低总装环节的装配难度。从功能实现逻辑来看，当车辆过弯产生侧倾时，

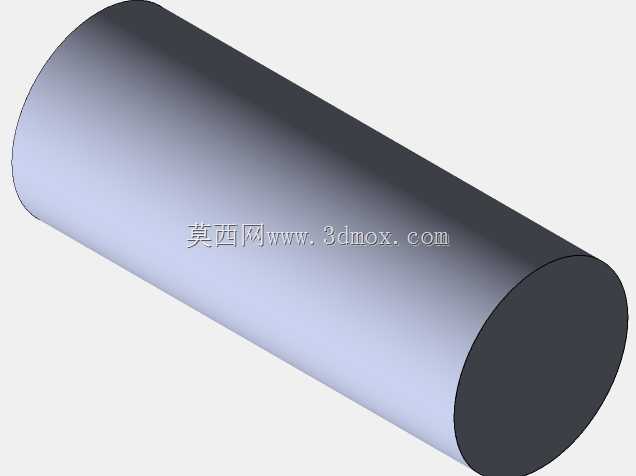

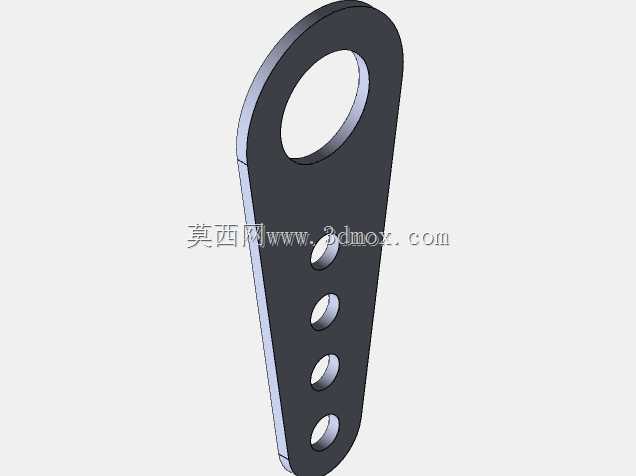

　　两侧悬架的垂直位移差会带动防侧倾杆绕固定支座的轴线产生扭转，杆身自身的抗扭刚度会提供反向的扭转力矩，抑制车身的侧倾幅度，避免单侧悬架压缩量过大导致的轮胎抓地力下降问题。设计过程中，杆身直径的选取经过多轮侧倾刚度仿真匹配，既不会因为刚度过大导致两侧悬架运动干涉、颠簸路面舒适性下降，也不会因为刚度过小无法起到足够的侧倾抑制作用。两端连接摆臂采用折弯成型的片状结构，通过焊接方式与杆身端部实现刚性连接，摆臂上的多个等距安装孔可根据不同车型的悬架调校需求，选择不同的连接点位置，实现防侧倾杆等效扭转刚度的微调，无需重新开模生产杆身主体即可适配多款车型的调校需求，大幅降低零部件的开发与备货成本。安装边界方面，

　　两个固定支座的中心距根据主流紧凑型乘用车的副车架安装点间距设计，支座上的安装孔采用通用螺栓孔径设计，可适配市面常见的M10、M12规格固定螺栓，安装时无需对副车架进行额外打孔改造，适配性较强。杆身整体做了发黑防锈处理，可应对底盘位置泥水、盐雾等复杂使用环境，连接摆臂与杆身的焊接位置做了焊缝打磨与应力释放处理，避免长期交变扭转载荷下出现焊缝开裂的疲劳失效问题。在实际装车验证环节，这套结构可将车辆60km/h过弯时的车身侧倾角控制在合理范围内，同时不会对直线行驶时的悬架独立跳动产生过多干涉，兼顾了操控性与舒适性的平衡。对于结构设计从业者而言，这套模型的设计细节可参考其安装点的公差预留思路、多档位刚度调节的结构设计方式，以及固定支座的衬套配合结构，在进行同类底盘部件设计时，可直接复用其安装边界尺寸与连接结构逻辑，缩短开发周期。
