巴塞罗那足球俱乐部立体队徽造型设计

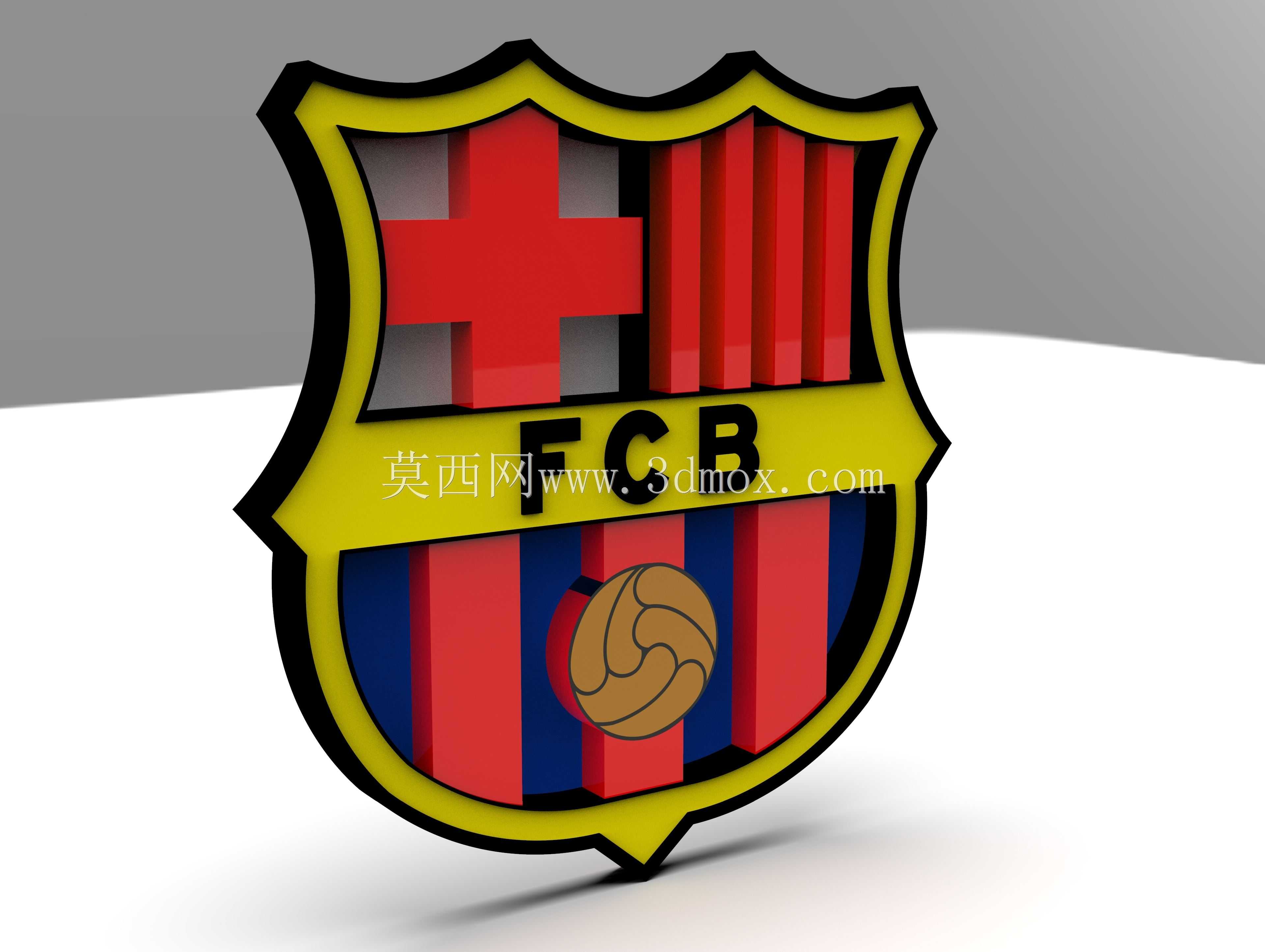

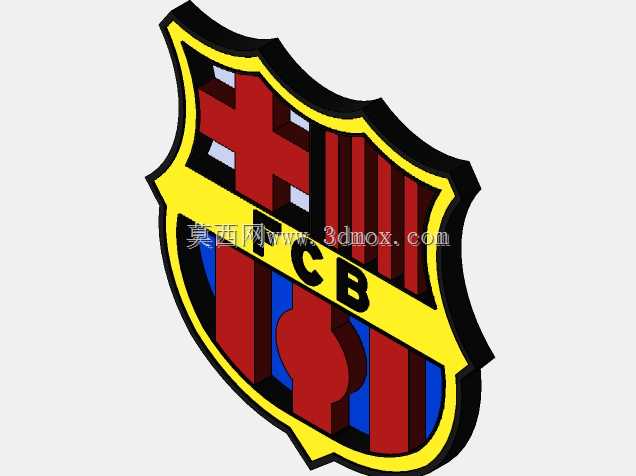

　　该立体队徽造型采用盾形外轮廓作为整体承载结构，外边缘做等宽凸起包边处理，包边截面采用圆弧过渡设计，避免锐边应力集中，同时提升手持或陈列时的触感安全性。整体造型分层设计，最外层黄色包边高出内部图案层2mm，形成自然的视觉层次感，内部图案区域按照巴萨队徽的经典配色做分块凸起处理，上部左侧的圣乔治十字采用红色实体凸起结构，十字边缘做0.5mm圆角处理，避免建模时出现零厚度几何错误；上部右侧的红色竖条采用等间距排列的凸起长条结构，单根竖条宽度8mm，相邻竖条间距6mm，竖条高度与十字结构齐平，保证上部区域的平面度一致性。中间横贯的黄色条带区域为字母标识区，FCB三个字母采用凹刻处理，凹刻深度1.2mm，字体选用无衬线粗体，保证远距离识别性，字母边缘做微小倒角，避免加工时出现崩边问题。下部区域的红蓝竖条与上部右侧竖条保持同宽同间距设计，保证视觉元素的统一性，中心位置的足球图案采用半球形凸起结构，球面表面复刻传统足球的多边形拼接纹理，纹理深度0.8mm，既还原足球的视觉特征，又不会因为纹理过深导致积灰难清理。

　　从应用场景来看，该造型可直接作为桌面陈列摆件，底部预留3mm厚的平面安装基准面，可直接粘贴防滑胶垫放置于办公桌面、球迷收藏展柜，也可在背部预留M4螺纹孔位，通过壁挂支架安装于墙面作为装饰标识；还可作为衍生产品的设计母模，通过翻模工艺制作钥匙扣、车载香薰外壳、球迷纪念徽章等周边产品，适配注塑、3D打印、金属铸造等多种加工工艺。设计过程中严格遵循对称原则，整体造型沿竖直中心轴对称，所有凸起结构的拔模斜度统一设置为1.5度，满足注塑开模的工艺要求，无需后续额外调整拔模角度；不同颜色区块之间的分界处做0.2mm的错位台阶，方便后续分色喷涂或者多材质镶嵌时的定位，减少装配误差。

　　尺寸边界方面，整体造型高度控制在120mm，宽度100mm，最大厚度18mm，属于中小型陈列件的常规尺寸范围，既不会因为尺寸过小丢失细节，也不会因为尺寸过大占用过多陈列空间。内部所有结构的最小壁厚设置为1.8mm，满足PLA、ABS等常见3D打印材料的最小壁厚要求，也适配铝合金压铸、亚克力注塑的工艺壁厚标准，不会出现打印透底、注塑充模不满的问题。造型的所有内角均做R0.3mm以上的圆角处理，外角做R0.5mm圆角，既避免加工过程中的应力开裂问题，也提升日常触摸把玩时的安全性，不会划伤皮肤。

　　设计时特意将不同色块的凸起高度做了细微区分，外层黄色包边最高，其次是红色十字、红蓝竖条结构，再次是足球半球结构，中间黄色条带为基准平面，字母凹刻于条带之上，通过0.5-2mm的高度差形成自然的光影层次，无需额外做渲染贴图就能呈现出明显的立体感，在实体加工后，普通室内光照下就能形成自然的明暗分区，还原队徽的经典视觉效果。底部基准面做了全平面处理，平面度公差控制在0.1mm以内，放置于光滑平面时不会出现晃动问题，若作为车载摆件使用，可直接在底部粘贴配重块与防滑胶垫，高速行驶时也不会滑落。
