swarm机器人环形安装基座结构设计

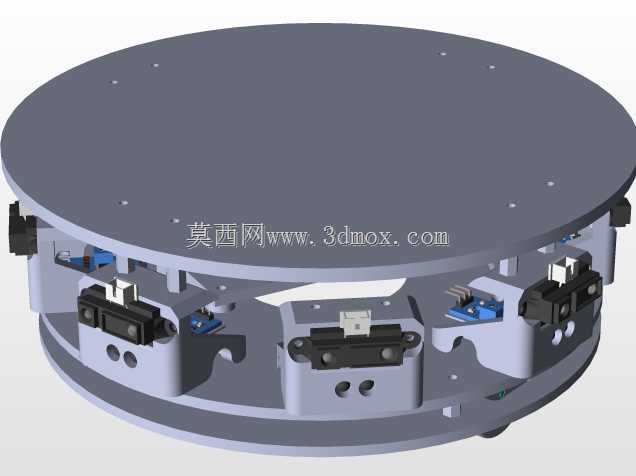

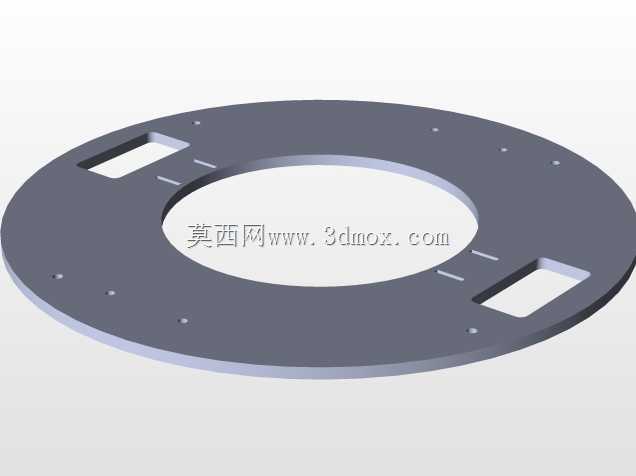

　　这款环形承载安装件是专为集群协作类小型移动机器人设计的核心承载基座，在实际集群机器人作业场景中，这类环形基座主要承担上层功能模块与下部行走驱动单元的连接承载作用，是集群机器人实现模块化快速拼装的关键结构件。从结构设计逻辑来看，整体采用大直径中空环形布局，中间的大尺寸镂空区域并非单纯的减重设计，实际是为集群机器人的中心回转走线、视觉传感模块下置安装预留空间，避免线束在机器人转向、越障过程中出现拉扯磨损，同时也能给中心位置安装的下视定位摄像头、红外避障传感器留出无遮挡的探测视野，这一点在多机协同作业的场景下尤为重要——集群机器人往往需要依靠下视传感器识别地面二维码、色带实现编队定位，中心镂空的设计刚好规避了基座结构本身对传感探测范围的遮挡。

　　基座盘面的孔位布局经过多轮迭代验证，沿环形盘面均匀分布的小直径通孔是用于上下层结构的螺纹连接固定，孔位的节圆直径与下部行走底盘的安装凸台完全匹配，安装时不需要额外制作转接件，直接通过内六角圆柱头螺钉即可完成锁紧，每个孔位周边都做了微小的沉台设计，能够避免螺钉头突出盘面干涉上层模块的安装平面度。盘面两侧对称开设的两个矩形通槽，是为上层功能模块的快拆卡扣预留的配合位，区别于传统的全螺钉固定方式，这种卡槽加螺钉的复合固定形式，既能保证连接刚性，又能在集群机器人需要快速更换功能模块（比如从搬运模块更换为环境探测模块）时，不需要完全拆卸所有紧固件，只需要松开两侧的锁紧螺钉，顺着卡槽方向即可滑出上层模块，大幅缩短多机任务切换时的模组更换时间。

　　从安装边界尺寸来看，基座的外径控制在适配小型集群机器人的整机尺寸范围内，不会超出行走轮系的外轮廓，避免机器人在狭窄通道编队行进时出现基座剐蹭障碍物的问题；基座的厚度经过受力仿真校核，在满足上层1.5kg以内功能模块承载要求的前提下，尽可能做了薄化处理，既降低了整机的重心高度，提升机器人行进、转向过程中的稳定性，又控制了零件本身的重量，减少行走驱动单元的负载损耗。盘面的边缘做了小尺寸的倒角处理，没有尖锐的棱角，一方面是避免加工、装配过程中划伤操作人员，另一方面也能在机器人发生轻微碰撞时，减少棱角对外部障碍物或者其他协作机器人的磕碰损伤。

　　在实际应用中，这类环形基座除了用于集群移动机器人的层间连接，也可适配同尺寸规格的回转类传感设备安装，比如需要360度旋转的激光雷达底部安装座，均匀分布的连接孔位可以保证雷达安装的同轴度，避免旋转过程中出现偏心抖动影响探测精度。设计过程中没有采用多余的加强筋结构，是因为该零件采用硬质铝合金加工成型，本身的材料强度已经满足承载需求，无加强筋的平整盘面更利于上层模块的贴合安装，不会出现加强筋顶起模块导致安装倾斜的问题。两个矩形槽的位置精度控制在±0.05mm以内，保证上层模块安装后不会出现周向转动偏移，确保功能模块的探测方向、执行机构位置与机器人本体坐标系保持一致，减少后续多机协同的标定工作量。
