正交导槽式移动曲柄滑块传动结构

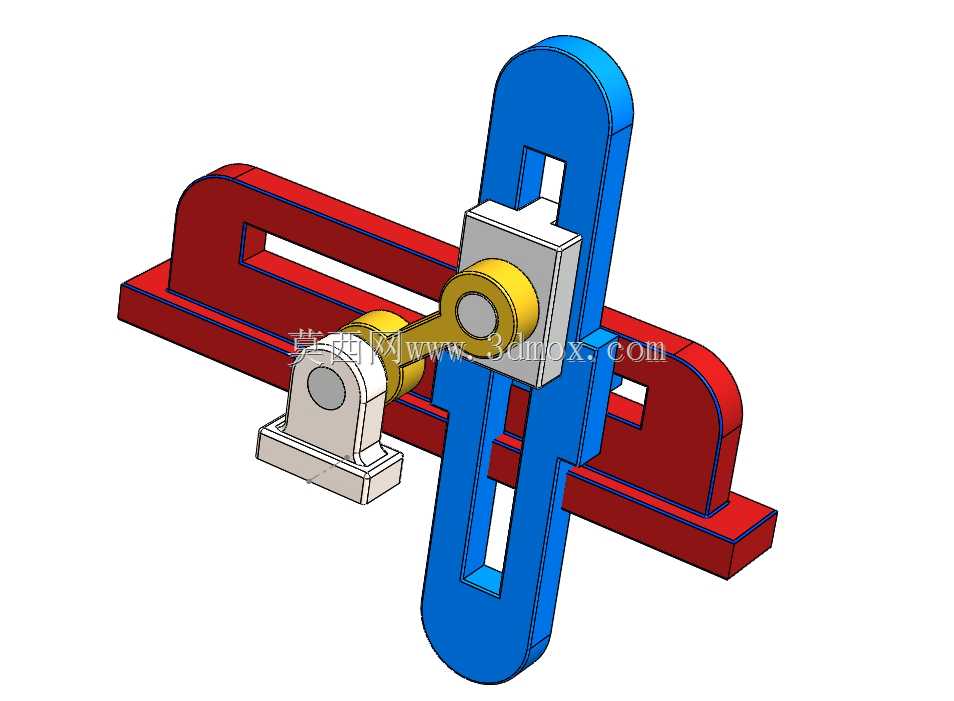

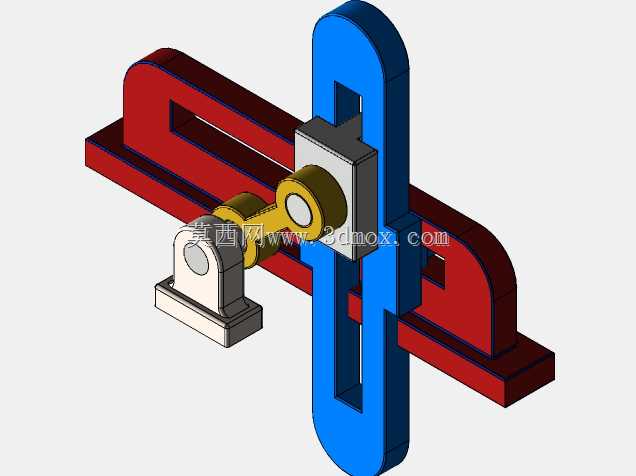

　　这套传动结构的核心逻辑是通过十字正交布置的两组导槽构件，将曲柄的连续回转运动同时分解为两个垂直方向的直线往复输出，和常规单输出的曲柄滑块机构相比，它能在单动力输入的前提下完成两个正交方向的同步动作，在很多需要复合直线动作的工位上能省掉一套独立的驱动单元，大幅简化设备的动力布局。

　　从实际应用场景来看，这类结构常出现在轻载自动化装配工位的物料分料动作中，比如小零件的双向对位推送、包装设备里的横封纵封同步驱动、小型检测设备里的探针双向进给机构，也会用在教学演示教具里直观展示运动转换的原理，因为它的动作路径直观，没有复杂的隐藏传动链，调试时能直接观察到两个方向的运动同步性，不需要额外加装位置反馈元件就能直观判断传动是否顺畅。

　　设计这套结构的时候，首先要确定的是曲柄的偏心距，这个参数直接决定了两个方向滑块的行程上限，偏心距过大的话，导槽和滑块之间的侧向力会急剧升高，不仅会加快滑动面的磨损，还会在曲柄回转到死点位置时出现明显的卡滞；偏心距过小则会导致输出行程不足，无法满足工位的动作距离要求。实际建模时，曲柄销和两个导槽内的滑动块之间采用间隙配合，配合公差选H7/g6即可，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致转动卡涩，滑动块和导槽的接触面要设计足够的接触长度，避免面压过高导致早期磨损失效。

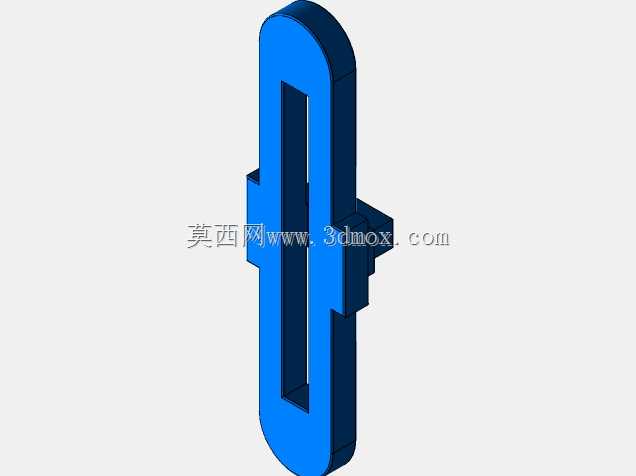

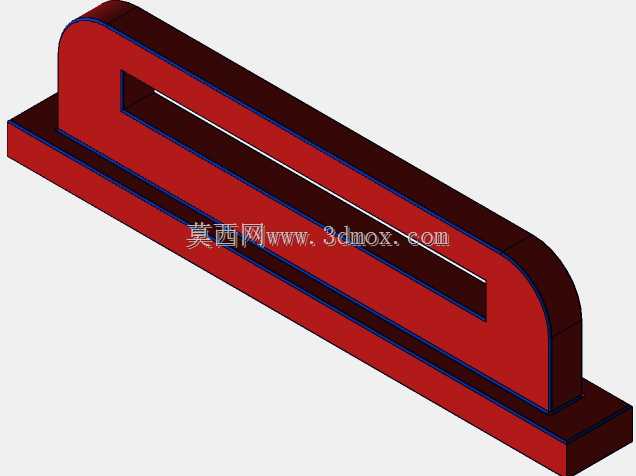

　　结构的安装基准是底部的固定支座，也就是图中浅灰色的带座轴承安装位，这个支座的底面是整个机构的安装基准面，加工时需要保证底面和曲柄回转轴线的垂直度，否则曲柄转动时会给滑动块带来附加的侧向力矩，长时间运行会导致导槽出现不均匀磨损。两个正交布置的导槽构件，也就是图中红色和蓝色的长槽型零件，它们的滑动面分别和安装基准面保持平行，两个导槽的导向方向严格垂直，角度偏差需要控制在0.1度以内，否则两个方向的运动出现干涉时，会直接导致机构卡死。

　　从安装边界来看，这套结构的整体占用空间由曲柄的最大回转直径和两个导槽的最大伸出长度决定，设计安装位时需要预留出导槽运动到极限位置的避让空间，不能在导槽的往复运动路径上布置其他管线或结构件。曲柄的动力输入端从固定支座的背面伸出，可以直接连接伺服电机、步进电机的输出轴，也可以通过同步带轮、齿轮组连接远端的动力源，不需要额外加装换向传动件。滑动块和导槽之间可以根据运行速度选择是否加装自润滑衬套，运行速度低于30次/分钟的轻载场景可以直接采用铝合金或工程塑料的滑动面，速度更高的场景则需要镶嵌铜基石墨衬套来降低摩擦系数，减少维护频次。

　　在功能特性上，这套机构的两个方向的运动是严格同步的，运动规律完全由曲柄的转角决定，不需要额外做电控同步校准，只要曲柄的回转速度稳定，两个方向的进给速度和行程就会保持固定的对应关系，这对于需要严格动作时序匹配的工位来说非常实用，比如在薄膜冲孔工位上，横向进给和纵向进给的动作同步性直接决定了冲孔的位置精度，用这套结构就能完全避免电控同步带来的延迟误差。另外，这套结构的所有传动构件都暴露在可视范围内，日常维护时只需要定期给滑动接触面添加润滑脂，检查曲柄销的紧固情况即可，没有封闭的传动腔，不会出现积尘、漏油的问题，适合在粉尘较多的冲压、包装车间环境下使用。

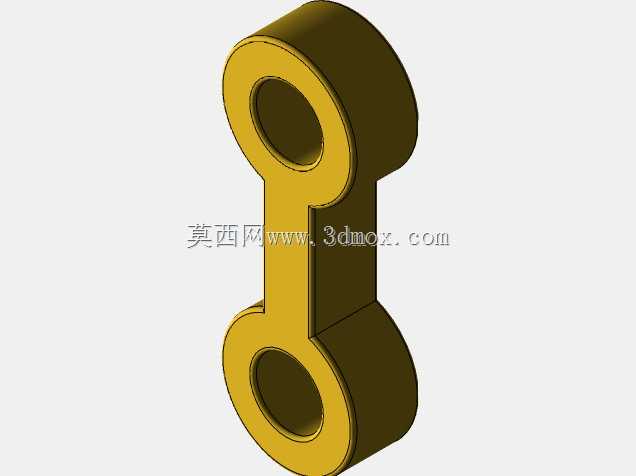

　　建模过程中需要注意的细节是，两个导槽的槽宽尺寸要保持一致，和滑动块的配合间隙要均匀，避免出现一端间隙大一端间隙小的情况，否则机构运行到特定角度时会出现卡顿。曲柄的两个曲柄销需要保持同轴度，和滑动块的连接要保留轴向的窜动间隙，避免因为加工误差导致构件之间出现憋劲的情况。固定支座的安装孔位置要和导槽的中心对齐，保证动力输入的轴线和两个导槽的对称中心重合，减少运行时的振动和噪音。
