汽车轻量化运动款轮毂三维结构设计

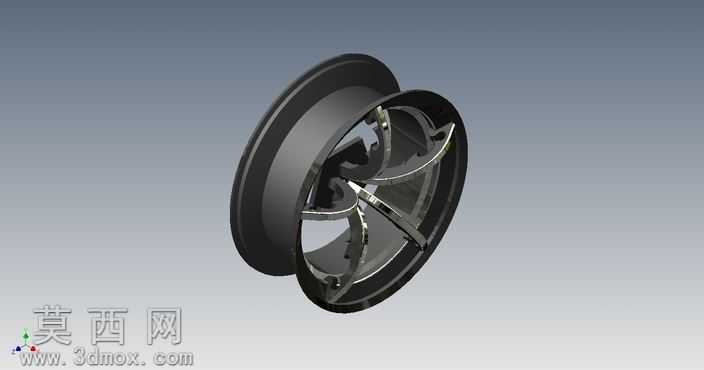

本作品为汽车运动风格轮毂的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循汽车零部件设计的工程规范，兼顾造型美观性与结构力学性能。建模初期先完成轮毂整体尺寸的参数化定义，严格匹配乘用车轮辋的标准安装规格，确定轮辋的公称直径、胎圈座宽度、中心孔定位尺寸、螺栓孔分布圆直径等核心安装参数，确保模型可直接适配对应规格的民用轿车轮胎与车辆转向节安装位。建模阶段采用多实体建模思路拆分轮毂结构：首先构建轮辋主体，通过旋转特征生成轮辋的基础筒体，再通过扫掠、切除特征加工出胎圈座、轮缘、气门嘴安装孔的细节结构，保证轮辋与轮胎配合的曲面精度符合行业标准，避免出现轮胎安装漏气、贴合不严的工程问题。其次构建轮辐部分，采用五辐式运动化造型设计，每根轮辐通过曲面放样生成流畅的扭转造型，在轮辐与轮辋连接位置做渐变加厚处理，在轮辐与轮毂中心盘连接位置做圆弧过渡优化，既通过曲面造型强化运动视觉效果，又通过结构过渡分散行驶过程中的载荷应力，避免应力集中导致的轮毂断裂风险。中心盘部分通过拉伸、阵列特征完成螺栓孔、中心定位孔的建模，每个螺栓孔位置都做了沉头结构设计，匹配轮毂螺栓的安装尺寸，中心孔位置预留了轮毂盖的安装卡槽，还原量产轮毂的装配细节。材质与渲染阶段，为模型赋予了两类材质属性：轮辋主体与轮辐主体采用哑光黑硬质合金材质，模拟量产轮毂常用的低压铸造铝合金基底的哑光喷涂效果，轮辐的切削装饰面赋予高光亮面镀铬材质，通过材质对比凸显轮毂的造型层次感；渲染过程中添加了柔和的环境反射效果，调整金属材质的粗糙度与反射率参数，真实还原金属轮毂的光影质感，清晰展现轮辐的扭转曲面细节与结构衔接关系。结构设计层面，在轮辐背面预留了刹车卡钳的避让空间，适配大尺寸运动刹车套件的安装需求，轮辋内部做了等厚壁厚设计，在保证结构强度的前提下尽可能降低轮毂整体重量，实现轻量化设计目标，整体模型的所有结构特征都保留了完整的参数化建模历史，可根据不同车型的安装需求快速调整尺寸参数，适配不同规格的车型改装与整车设计配套使用。
