单缸往复式曲柄活塞动力机构

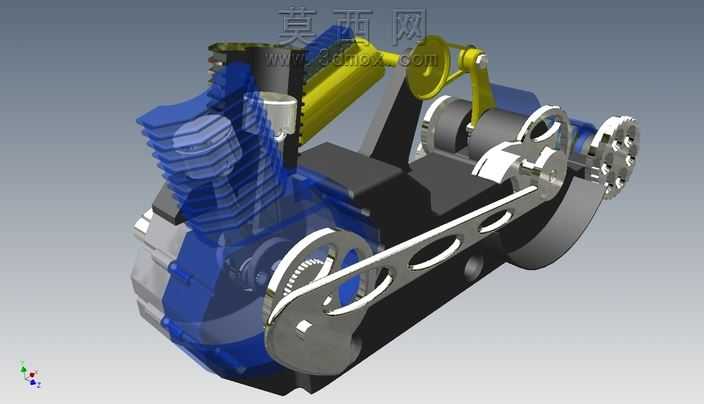

本作品采用三维参数化建模方式完成单缸动力机构的全结构搭建，建模过程中严格遵循机械运动原理对各部件进行尺寸约束与装配定位，确保各运动副之间无干涉、运动行程符合设计逻辑。模型对气缸组件做了半透明化材质处理，采用半透蓝色哑光材质模拟气缸壁效果，可清晰观察内部活塞的往复运动轨迹，气缸散热鳍片做了等距阵列建模，每一片鳍片的厚度、间距都经过参数化校准，还原真实风冷气缸的结构特征。活塞部分采用金属银灰材质搭配密封环的深色橡胶质感，区分不同部件的材质属性，活塞销与连杆小头的配合做了同轴度约束，保证转动顺滑无卡顿。曲柄连杆机构采用亮面金属材质，连杆杆身做了轻量化镂空设计，三个椭圆形减重孔沿杆身受力方向排布，在保证结构强度的前提下降低运动件重量，曲柄配重块做了偏心圆弧造型，用于平衡活塞往复运动产生的惯性力，曲柄输出端的法兰盘做了螺栓孔阵列建模，还原动力输出端的连接结构。模型还包含了气门驱动组件，黄色的摇臂与推杆结构采用辨识度较高的明黄色材质，与主体金属色形成区分，凸轮轴与摇臂的接触位置做了相切约束，可模拟气门的定时开闭动作。整体装配过程中对所有运动部件添加了符合机械原理的旋转、移动约束，可实现完整的运动仿真：当驱动曲柄做定轴旋转时，连杆将旋转运动转化为活塞的直线往复运动，同时通过齿轮传动带动凸轮轴旋转，驱动摇臂完成气门的开合动作，完整还原四冲程发动机核心机构的运动逻辑。建模过程中对所有配合面做了公差预留模拟，避免运动过程中出现部件穿透的问题，各部件的倒角、圆角细节都做了精细化处理，没有出现尖锐破面，渲染阶段采用柔和的环境光打光，突出金属部件的质感与透明气缸的通透效果，整体结构清晰，可用于机械原理教学演示、运动仿真分析以及相关动力机构的设计参考。
