DIN94标准拆分科特针脚三维设计

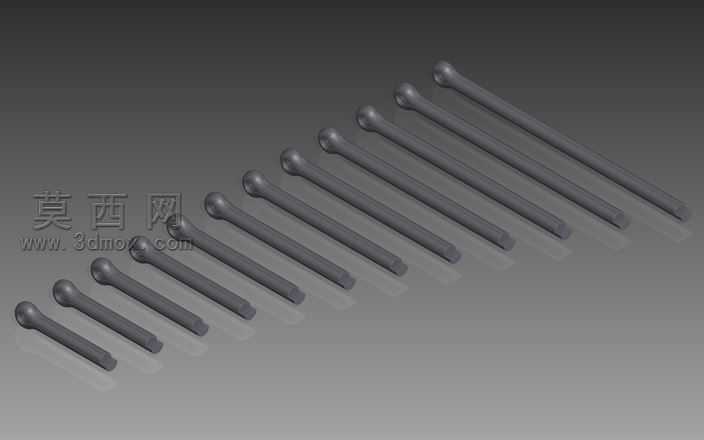

本作品为符合DIN94标准的拆分式科特针脚三维模型，公称直径设定为8毫米，主要用于扩展五爪的末端连接场景。建模阶段采用Autodesk Inventor完成全参数化设计，首先以针脚的球头端为基准绘制旋转截面轮廓，通过旋转凸台命令生成球头与杆身的基础实体，球头部分严格遵循DIN94标准的曲率半径要求，保证与配套卡接结构的配合精度。杆身部分采用等直径圆柱特征构建，针对不同长度规格的针脚，通过配置参数表实现长度参数的快速切换，覆盖40毫米、45毫米、50毫米、56毫米、63毫米、71毫米、80毫米、90毫米、100毫米、112毫米、125毫米、140毫米共13种常用长度规格，参数化设计逻辑可快速补充缺失的长度规格，无需重复建模。模型渲染阶段采用哑光金属材质，模拟镀锌钢针脚的表面质感，通过环境光遮蔽效果突出针脚杆身与球头的过渡结构，展示图采用斜向等距排列的布局，清晰呈现不同长度针脚的尺寸差异，方便使用者直观对比各规格的外形区别。结构设计上，针脚末端做了微小的倒角处理，避免安装时刮伤配套组件，杆身整体保持均匀的圆柱度，保证插入安装孔后的同轴度精度，球头与杆身的过渡圆角经过优化，既满足标准的力学性能要求，又减少应力集中风险。设计过程中严格核对DIN94标准的尺寸公差要求，所有关键尺寸均保留参数化关联，可直接导出为工程图用于生产加工，也可导入装配环境中与扩展五爪组件进行干涉检查，验证装配匹配度。模型同时导出STEP与IGES通用格式，可兼容主流三维CAD软件，方便不同软件环境的使用者调用。
