工业级不锈钢排气口提取物输送管道

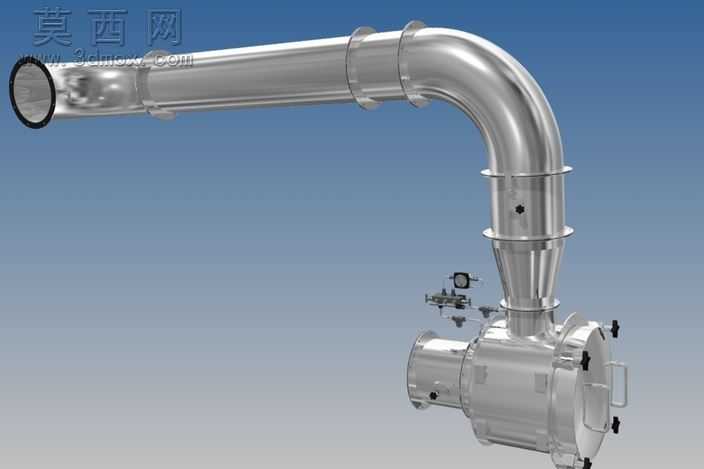

本作品为工业场景使用的排气口提取物输送管道三维模型，建模过程严格遵循工业管道设计规范，采用全参数化建模方式搭建整体结构，首先完成底部过滤罐体的主体轮廓构建，对罐体的快开式端盖、侧边锁紧卡扣、侧方连接接口、顶部锥形过渡段逐一进行特征建模，还原快开结构的把手、锁止凸台等细节，保证罐体与上部管路的衔接处过渡顺滑无破面。上部弯管段采用多段等径圆柱管搭配环形加强箍的结构设计，建模时通过扫掠特征完成90度弯管的流畅曲面构建，逐段添加环形凸箍结构，还原工业管道的快装连接特征，在弯管与锥形段衔接位置预留检测接口，搭配外置的压力表、控制阀组等附属配件，还原管路的检测与调控功能结构。材质渲染阶段，整体采用镜面不锈钢材质，调整金属粗糙度、反射率参数还原卫生级工业管道的金属质感，对密封胶圈部位采用哑光黑色橡胶材质，压力表表盘采用玻璃与塑料组合材质，通过光影渲染突出金属表面的高光反射与结构棱线，让整体模型呈现出真实工业设备的质感。结构设计上兼顾物料输送与提取物截留功能，底部罐体可容纳过滤内件实现排气过程中提取物的收集，上部弯管的大曲率半径设计可降低输送风阻，多段快装箍结构方便管路拆装维护，侧方接口可对接后续处理设备，整体结构符合工业排气、物料提取输送的实际使用需求，建模过程中对所有配合面进行公差校验，保证各部件装配关系合理，无干涉错位问题，可直接用于工程方案展示、管路布局模拟等场景。
