多自由度仿生机械义手结构设计方案

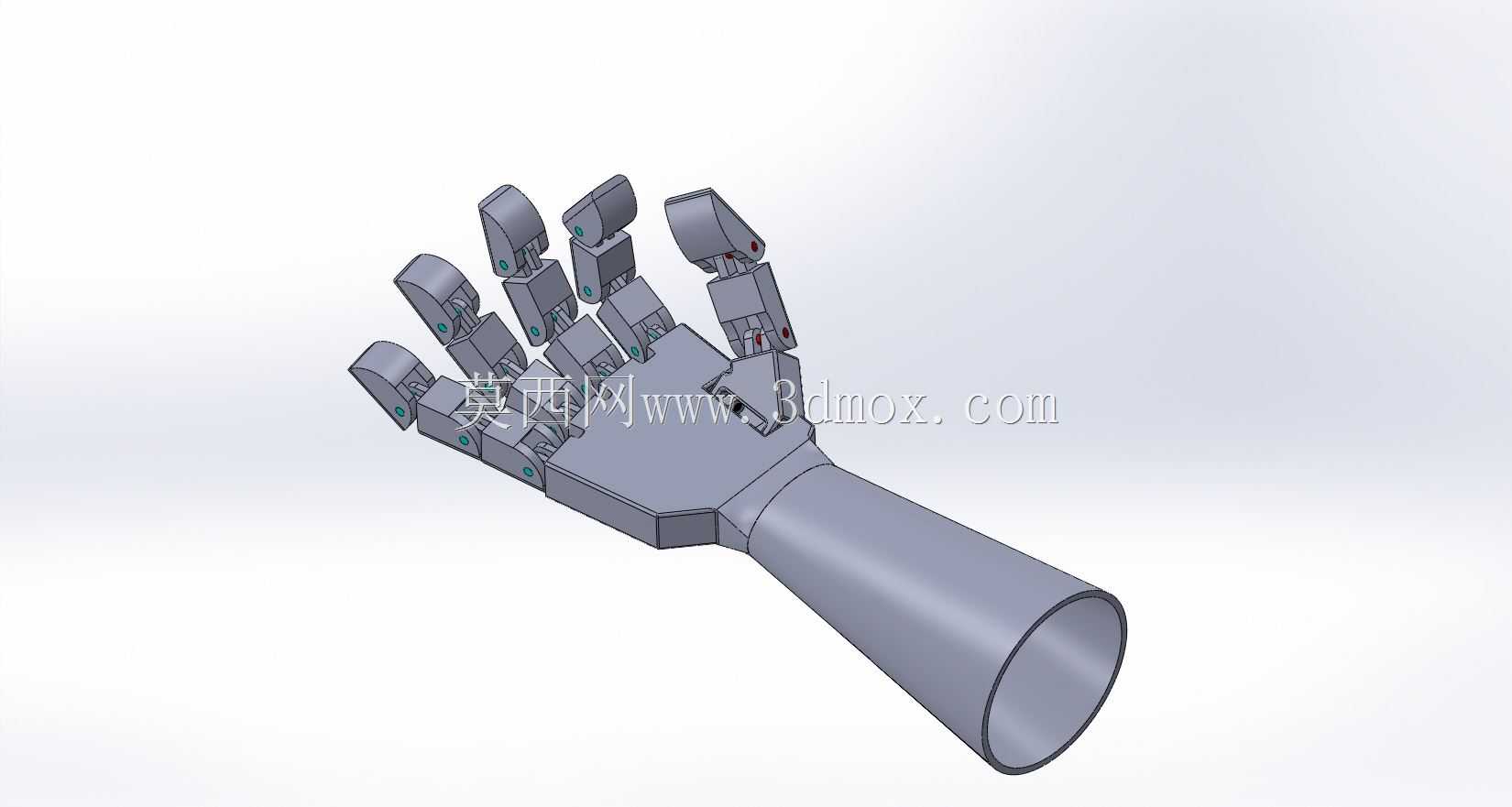

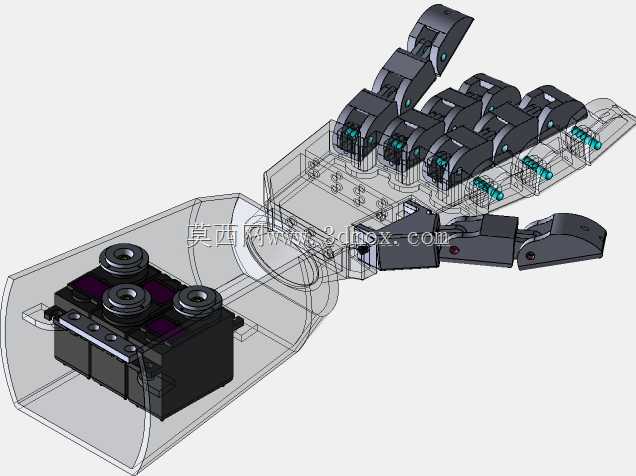

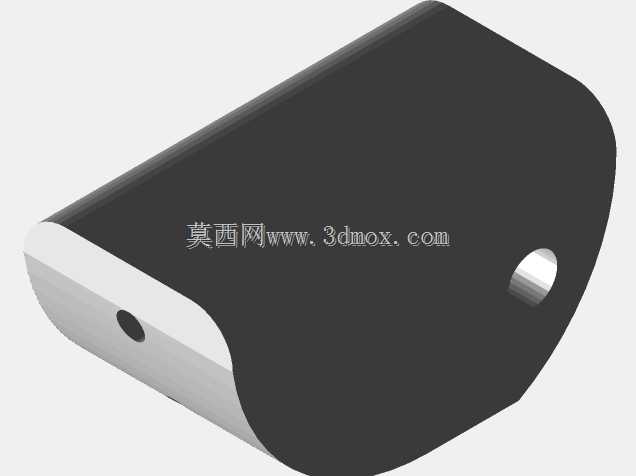

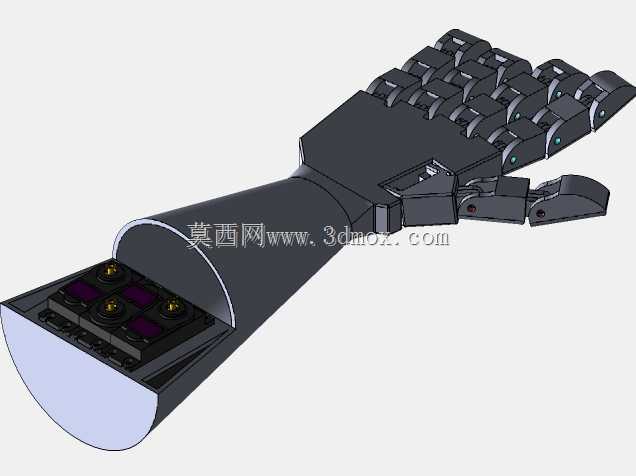

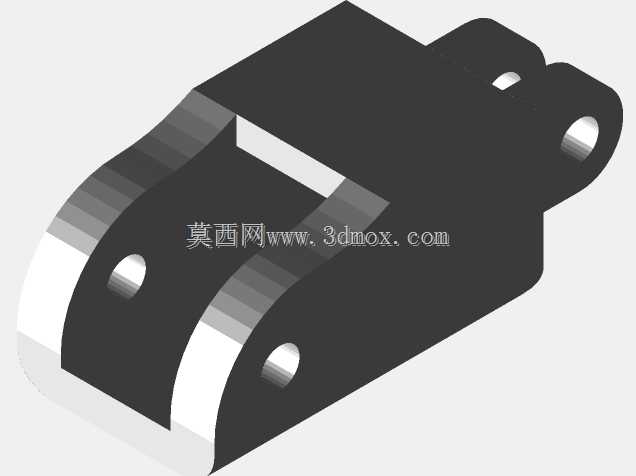

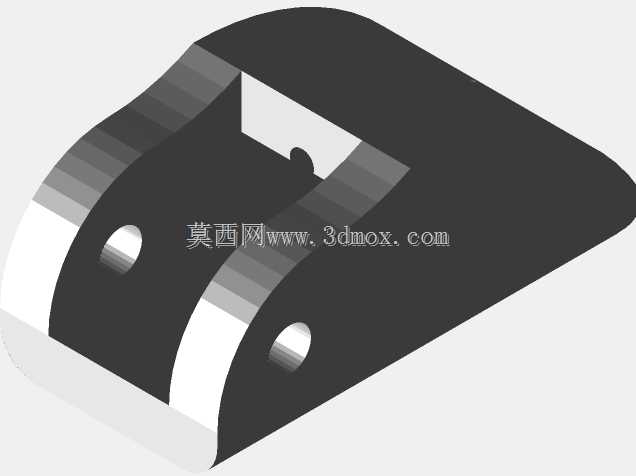

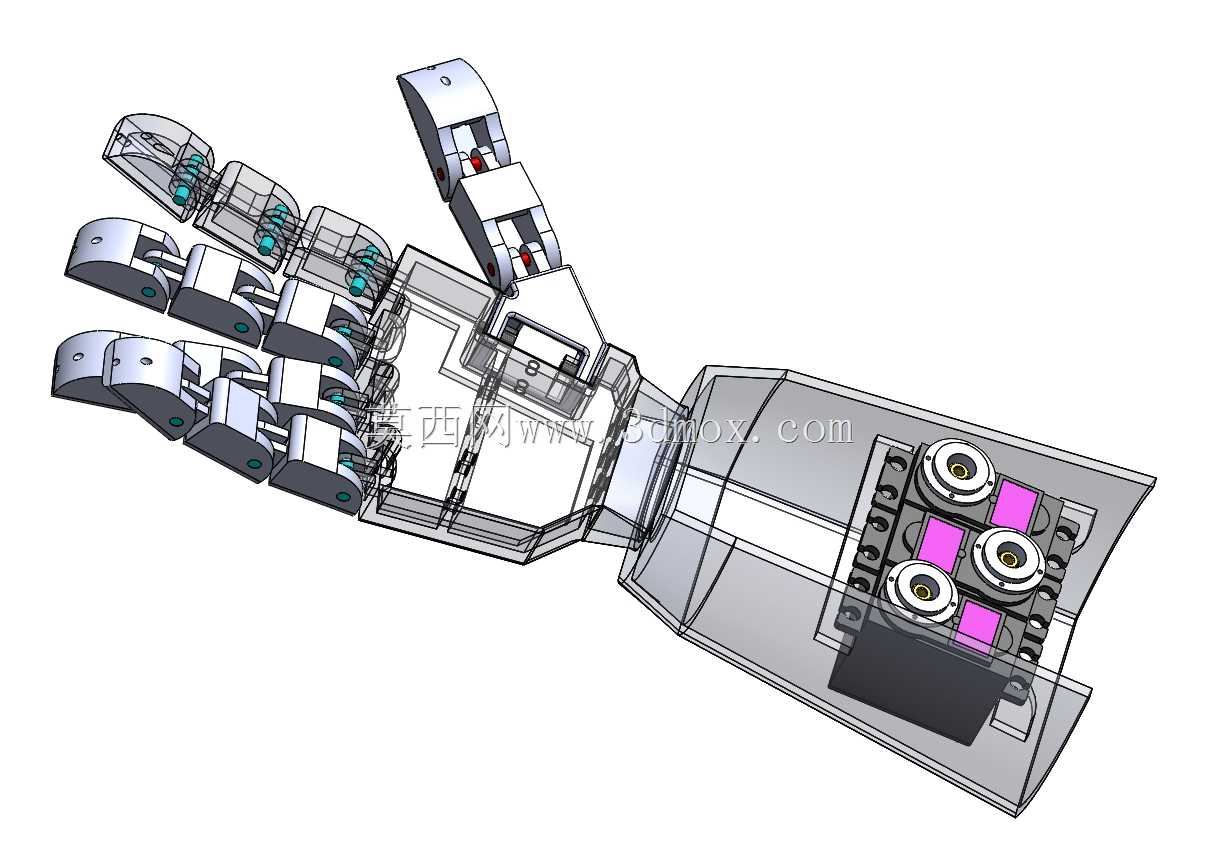

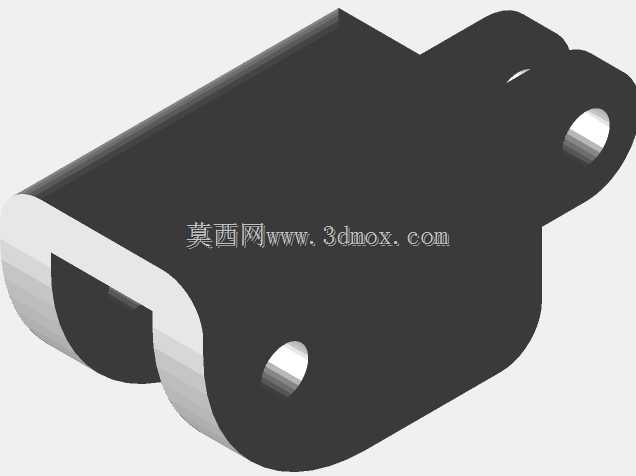

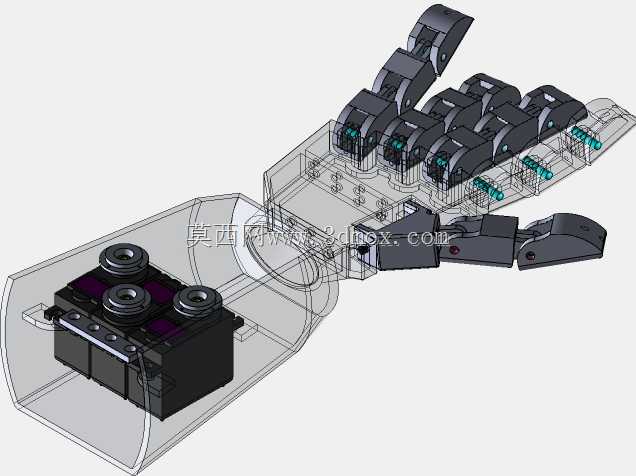

　　这款仿生手部结构的设计初衷，是面向肢体缺损人群的日常动作代偿需求，覆盖抓握水杯、持握餐具、捡拾小物件、操作简易开关等绝大多数居家生活场景的动作需求，区别于工业机械手的大负载快节拍设计逻辑，整个结构优先控制自重与动作柔顺性，避免穿戴时给残肢造成额外的负重负担。从结构布局来看，腕部集成的驱动单元采用模块化排布，三个舵机分别对应拇指、食指与其余三指的联动控制，动力通过内置的细径拉线传递到指节位置，每根手指的三个指节都预留了铰接转轴，指节接触面做了圆弧过渡处理，弯曲动作时能自然贴合被抓取物体的外轮廓，不会出现生硬的棱角卡滞问题。指节内部的走线槽做了内凹式设计，拉线全程在结构内部穿行，不会在动作过程中与外部物体发生勾挂，铰接位置预留了0.

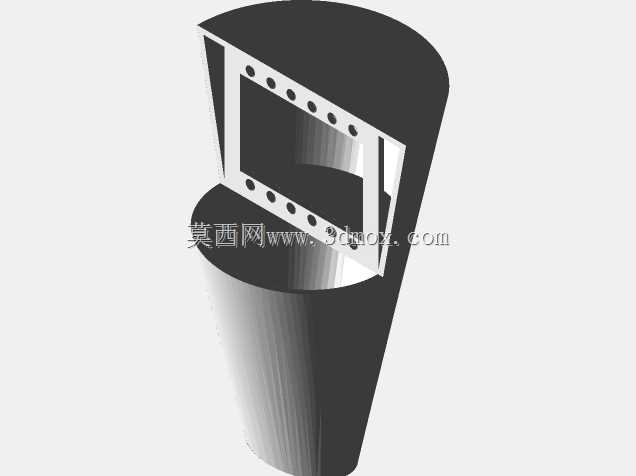

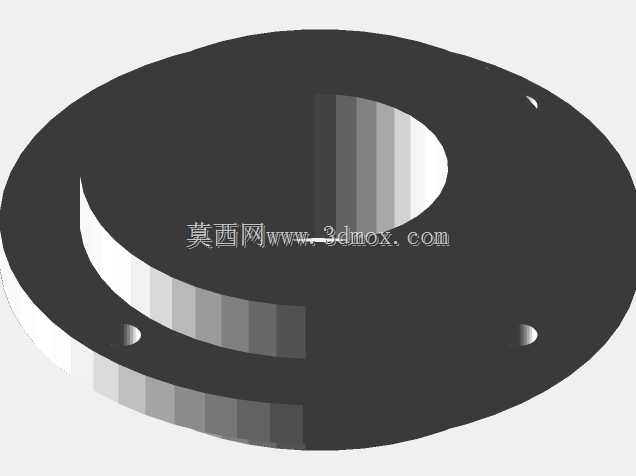

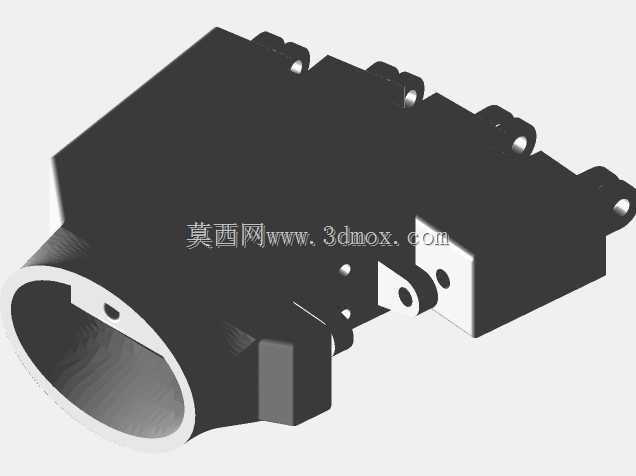

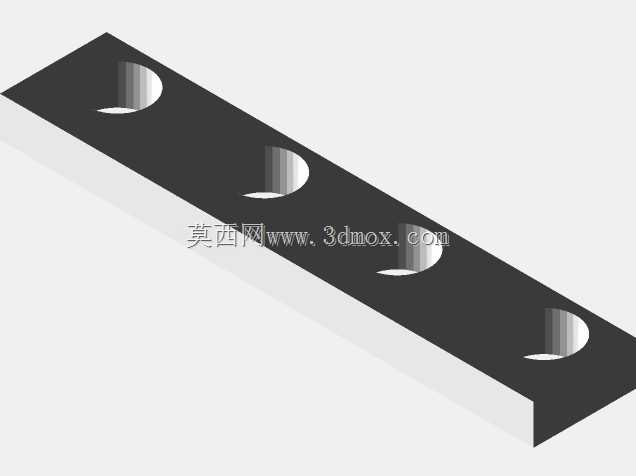

　　15mm的装配间隙，既保证转动时无卡滞，也不会出现过大的旷量影响动作精度。设计阶段优先考虑了3D打印的工艺适配性，所有结构件的壁厚统一控制在1.8mm-2.5mm区间，没有小于45度的悬空结构，打印时无需添加大量支撑就能获得合格的成型表面，打印完成后仅需简单去除支撑毛刺就能完成装配，不需要额外的二次机加工工序，普通的FDM打印机就能完成所有结构件的制作，大幅降低了成品的制作门槛。指节的接触面预留了0.8mm深度的凹槽，可以粘贴防滑硅胶垫，提升抓取光滑物体时的摩擦力，避免持握物品时出现滑落。腕部的连接端做了标准的圆筒状接口，内径适配常规的接受腔尺寸，接口位置预留了四个M3的螺丝安装孔，可以根据不同使用者的残肢情况调整安装角度，

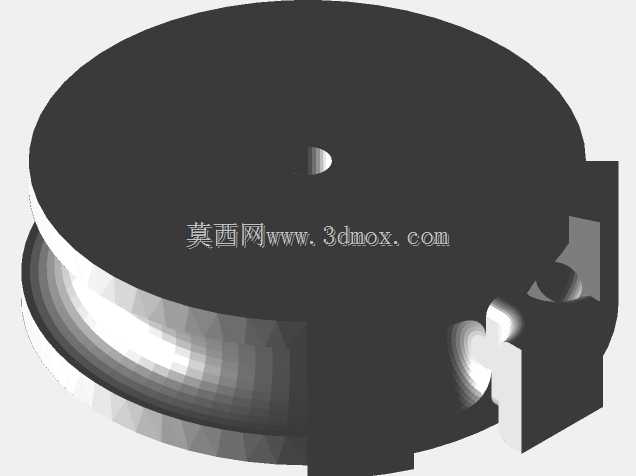

　　不需要额外制作转接件就能完成与接受腔的固定。从动作逻辑来看，拇指设计了独立的侧向摆动自由度，在抓取不同尺寸物体时可以调整开合角度，配合其余四指的弯曲动作，能实现圆柱抓握、指尖捏取、勾取等多种常用手势，捏取小物件时的指尖接触力控制在5N-12N区间，既可以捏起薄纸片、钥匙这类小物件，也不会因为力度过大捏坏易碎的日常物品。整个结构的传动路径做了简化设计，没有采用复杂的齿轮组传动，而是用拉线传动的方式减少传动环节的摩擦损耗，日常维护时仅需定期检查拉线的张紧度即可，不需要复杂的拆解保养。指节的转动角度做了机械限位设计，最大弯曲角度与人体自然手指的弯曲范围保持一致，不会出现过伸的情况，避免动作过程中造成结构损坏或者穿戴者的误触损伤。

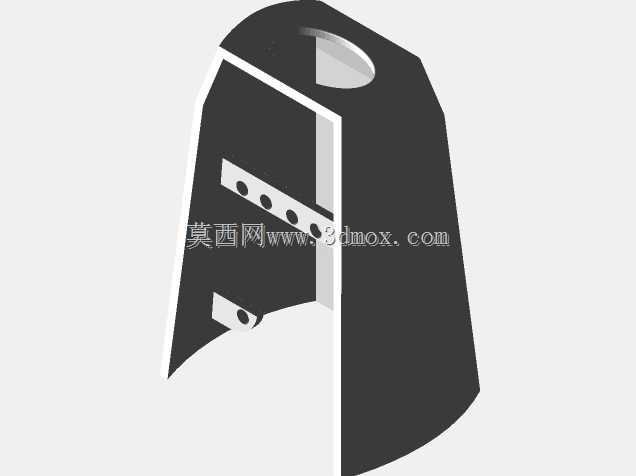

　　整个手部结构的外形尺寸参照成年男性的手部比例设计，手掌宽度85mm，手指总长度110mm，整体重量控制在180g以内，长期穿戴不会给残肢造成明显的压迫感。结构的所有棱角位置都做了R2以上的圆角处理，没有尖锐的外露边角，日常使用过程中不会划伤使用者或者剐蹭衣物。驱动模块的安装仓做了快拆设计，舵机通过卡扣固定在仓体内，不需要额外打胶或者复杂固定，出现故障时可以直接更换同规格舵机，降低后期的维护成本。走线位置预留了足够的弯曲余量，手腕做小幅度偏转动作时不会拉扯到内部的连接线，避免线路断裂造成的功能失效。
