带轮式仿古火炮结构设计作品

　　本次呈现的轮式仿古火炮结构，在设计阶段首先锚定了两类核心应用场景，一类是面向文创展示领域的工艺摆件制作，可作为工业风展陈、主题场馆陈设的实体原型，另一类是作为机械装配练习的典型案例，覆盖轴孔配合、轮系定位、架体铰接等多个基础机械结构设计知识点。从实际用途来看，该结构完全还原了老式轮式火炮的运动与支撑逻辑，两轮支撑结构可实现小范围场地内的平稳推移，架体与炮管的铰接点位预留了俯仰调节的转动余量，可模拟真实火炮的射角调整动作，同时架体尾部的支撑结构可在静置状态下抵消整体前倾力矩，保证放置稳定性。

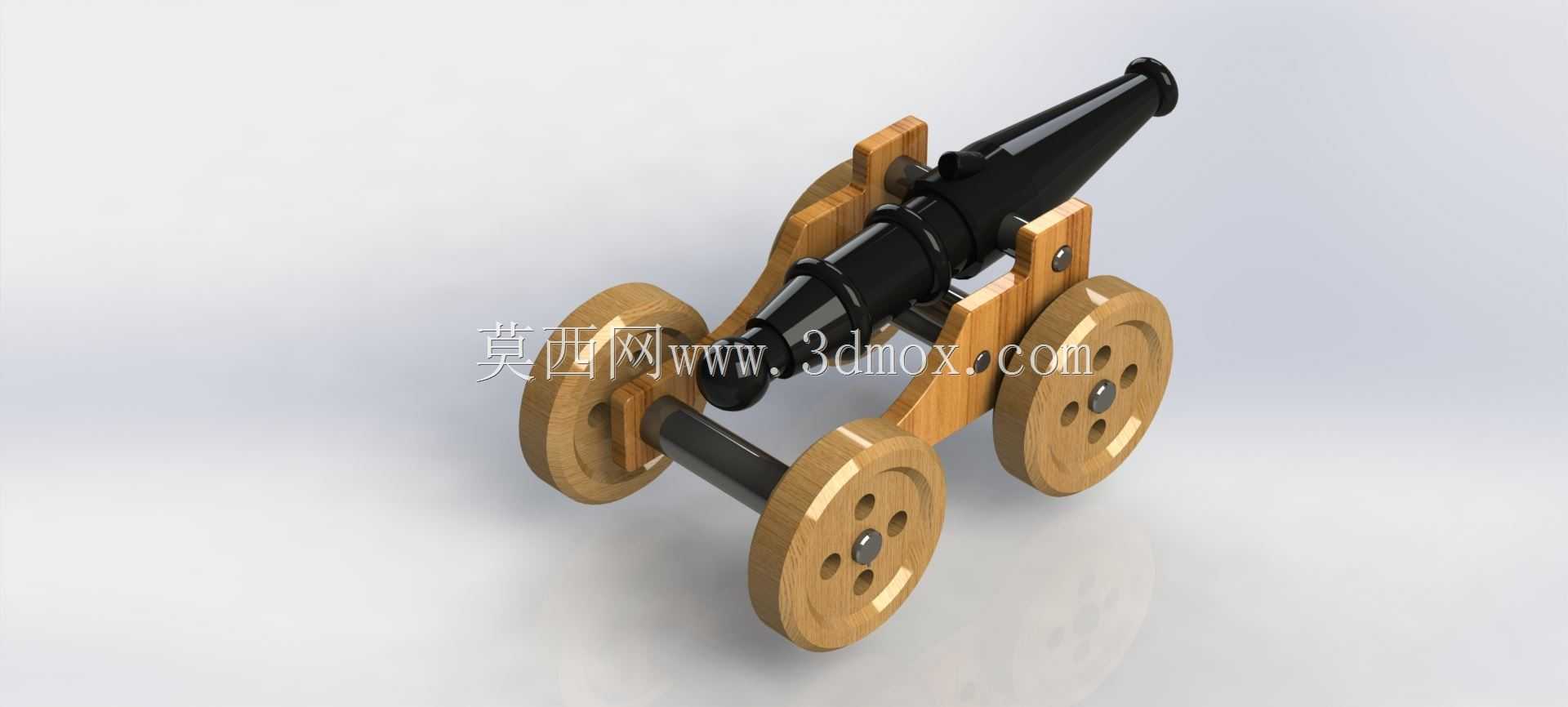

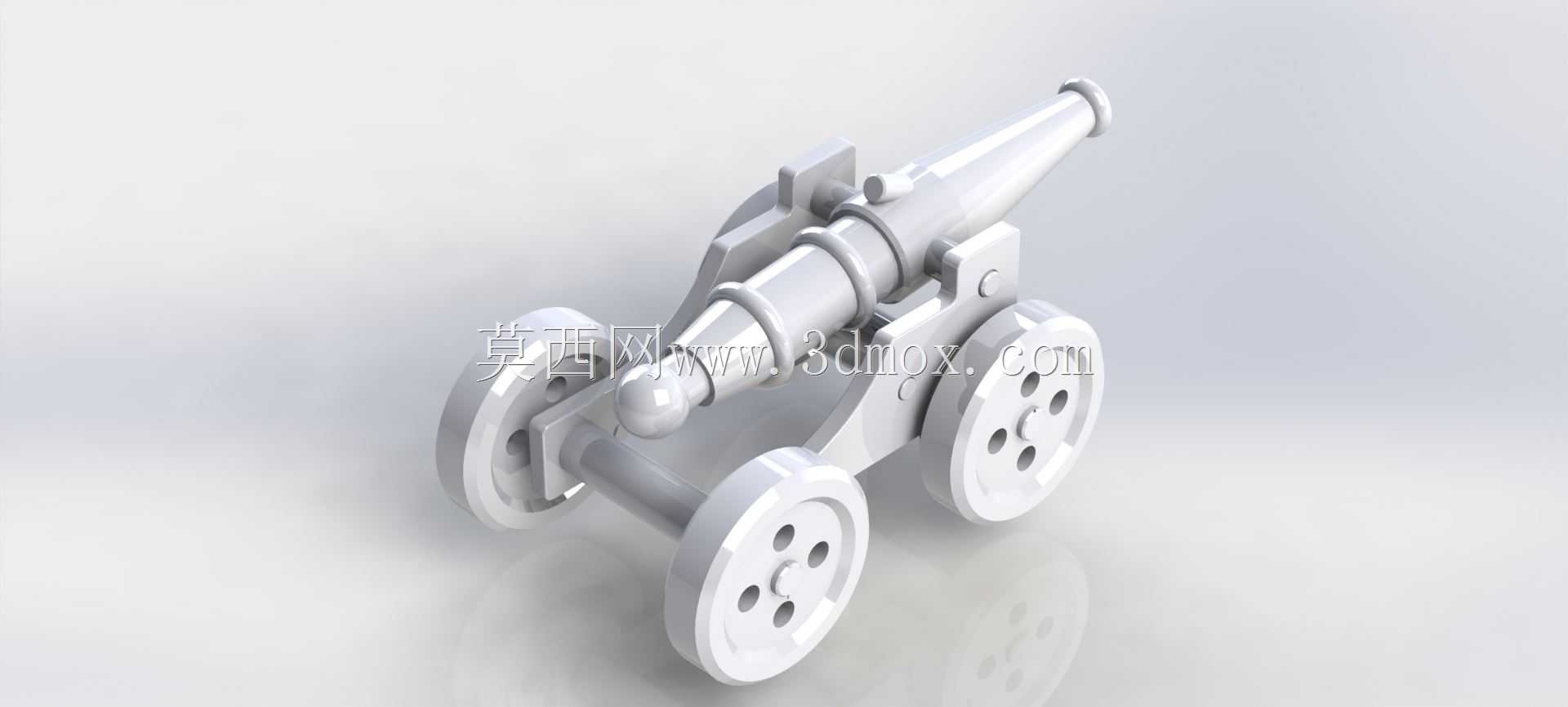

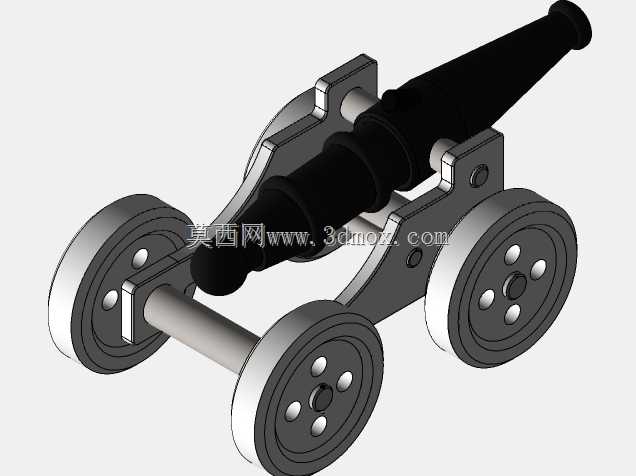

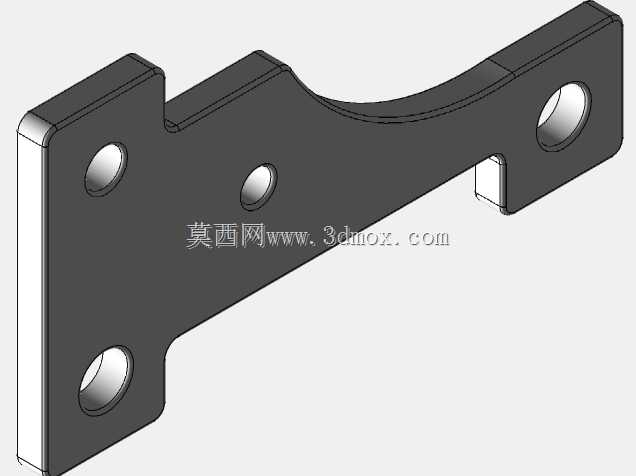

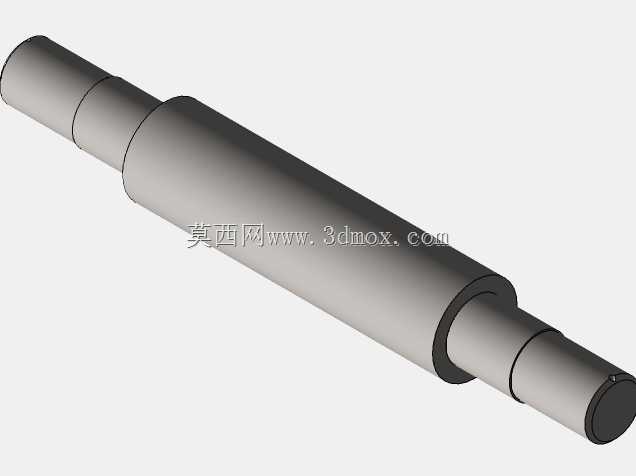

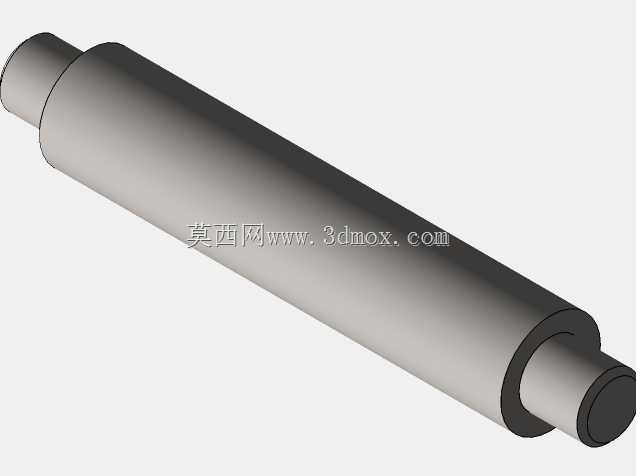

　　设计过程中优先处理了炮管与炮架的装配边界，炮管主体采用分段式凸缘结构，每段凸缘的外径差控制在合理范围，既还原了古炮的铸造加强筋视觉特征，也为后续装配时的轴向定位提供了贴合面，炮管尾部的球状堵头采用过盈配合结构与管身连接，无需额外紧固件即可实现可靠固定，同时保证外观的整体性。炮架部分采用双侧板夹持结构，两侧板之间通过三根横向销轴实现定位连接，其中前部销轴承担炮管俯仰的铰接功能，中部销轴作为轮组的安装主轴，后部销轴作为拖行与支撑的受力点位，所有销轴的两端均做了沉头处理，避免突出结构剐蹭周边物体，也让整体外观更整洁。

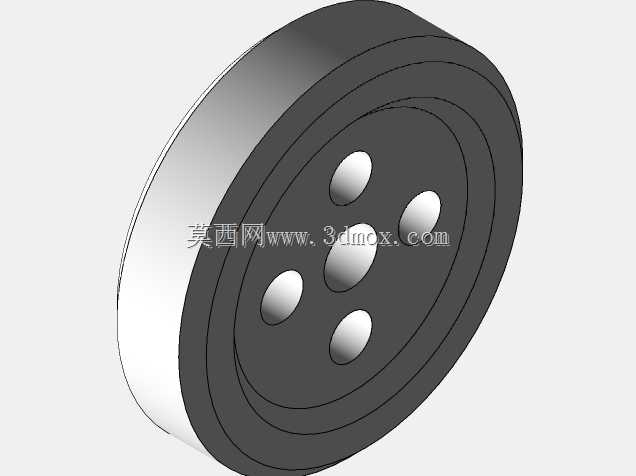

　　轮组设计采用了辐条式镂空结构，单轮设置六个均匀分布的减重孔，在保证轮体结构强度的前提下，尽可能降低整体重量，轮孔与中部主轴的配合选用间隙配合公差，既保证轮体转动顺畅无卡滞，也不会出现径向窜动量过大的问题。两侧轮体与侧板之间预留了1.5mm的间隙，避免转动时轮面与侧板发生摩擦，同时在轮体内侧设计了凸台结构，可直接贴合侧板外侧实现轴向定位，无需额外加装轴套或挡圈，简化了装配流程。

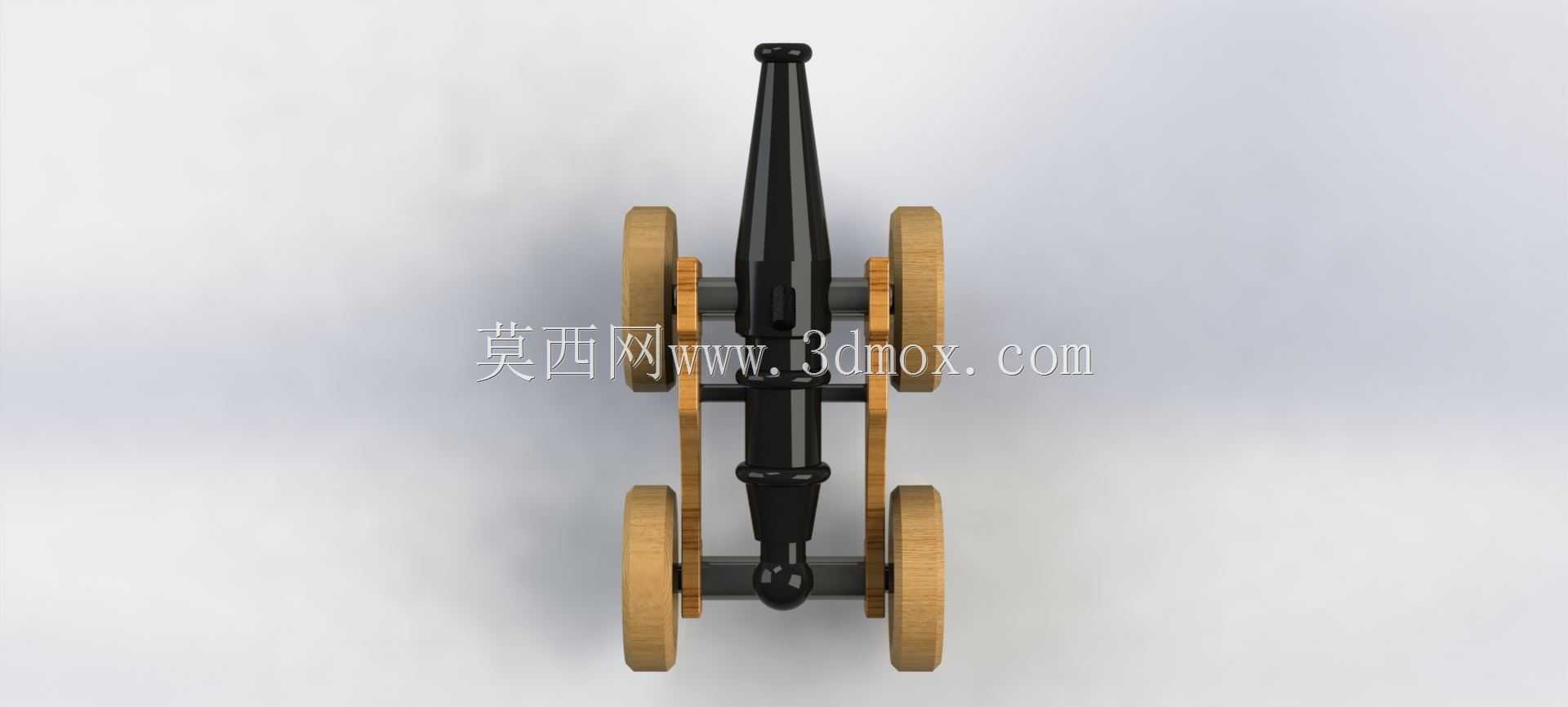

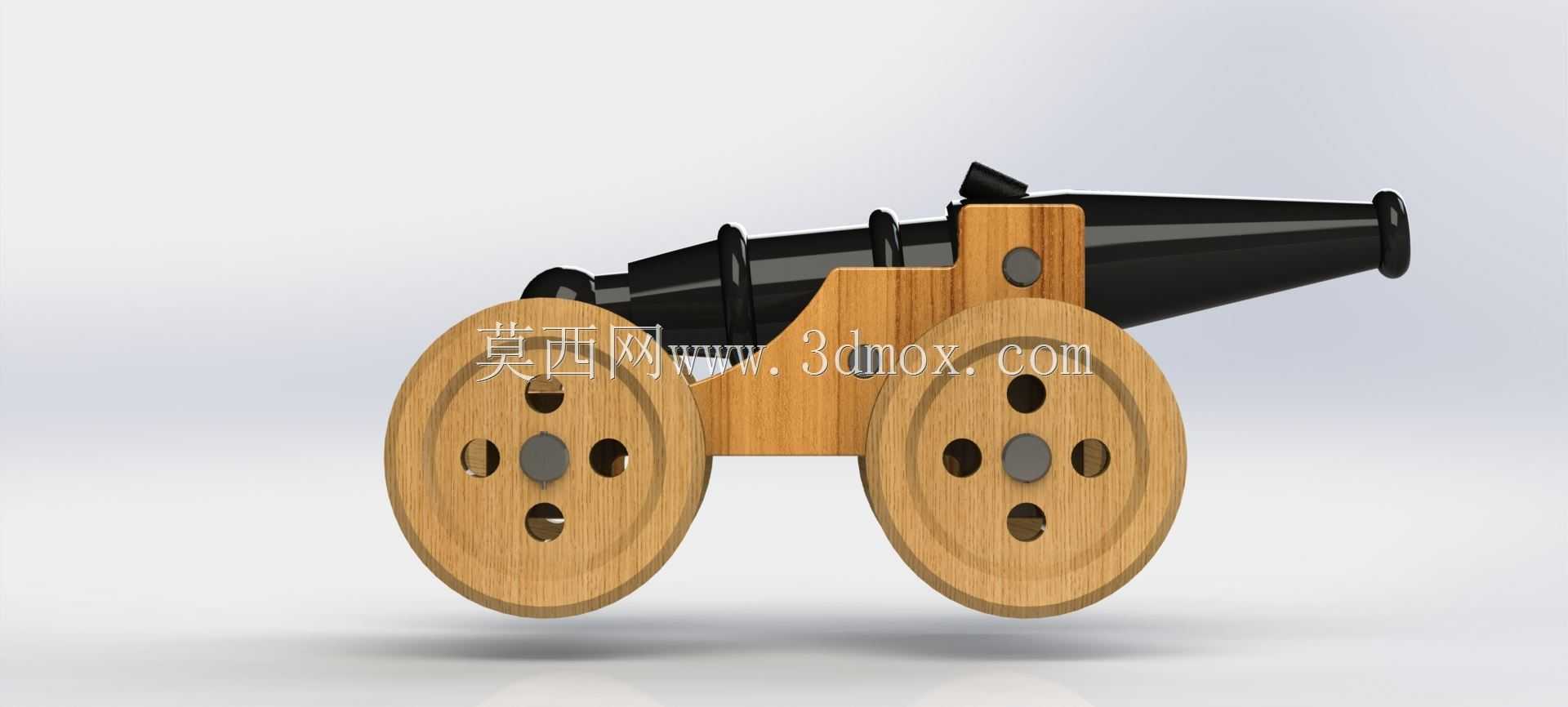

　　从外形尺寸与安装边界来看，整体结构的长宽高比例严格参考真实古炮的缩放比例，炮管长度占整体总长的65%，轮径占整体高度的55%，保证视觉比例协调。所有运动部件的活动范围均做了限位设计，炮管俯仰角度范围控制在-5°到30°之间，避免角度过大导致架体受力失衡，轮组的转动角度无额外限制，可实现360°自由转动，满足推移转向的需求。架体底部的支撑面做了平面处理，放置在水平面上时，两个轮体与尾部两个支撑点共四个接触点位，可保证整体放置无晃动，支撑点的高度经过反复校核，当炮管处于水平状态时，整体重心落在四个支撑点围成的矩形区域中心位置，不会出现前倾或侧翻的风险。

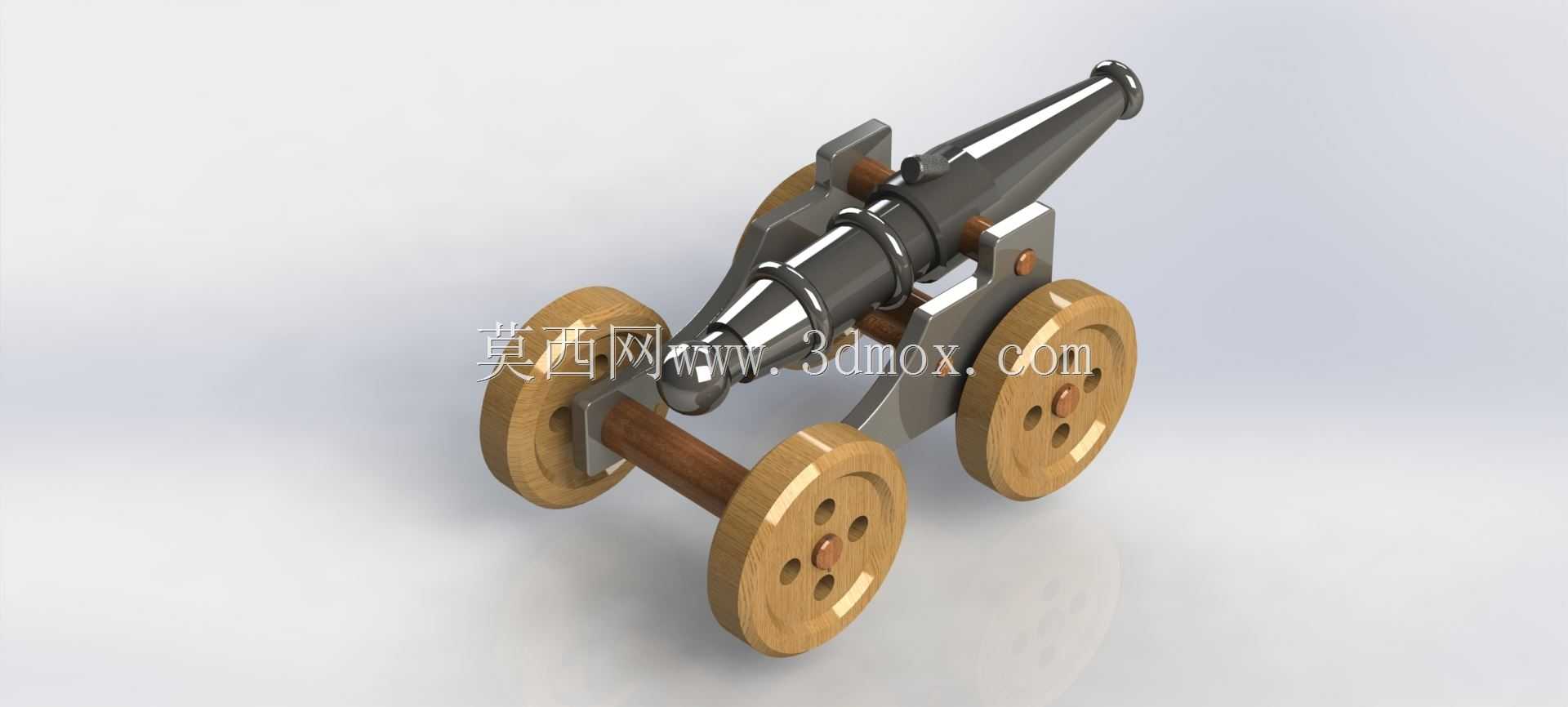

　　在结构细节处理上，炮管前端的炮口位置做了加厚处理，还原古炮炮口的加强结构特征，同时加厚段的内径与管身内径保持一致，不会出现内部台阶影响整体造型的完整性。架体侧板的外形采用了多段圆弧过渡设计，避免尖锐棱角带来的安全隐患，也更贴合古炮架的木质结构造型特征。所有零部件的连接位置均做了圆角处理，既减少了应力集中问题，也让整体外观更具质感。该结构在建模过程中所有配合面均经过干涉检查，不存在装配冲突问题，可直接用于3D打印制作实体摆件，也可作为装配教学的演示模型，帮助初学者理解轴类零件、架体零件、轮类零件的配合逻辑与装配顺序。
