三叶曲面轴流风叶结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560367
  • 三叶曲面轴流风叶结构设计
  • 三叶曲面轴流风叶结构设计

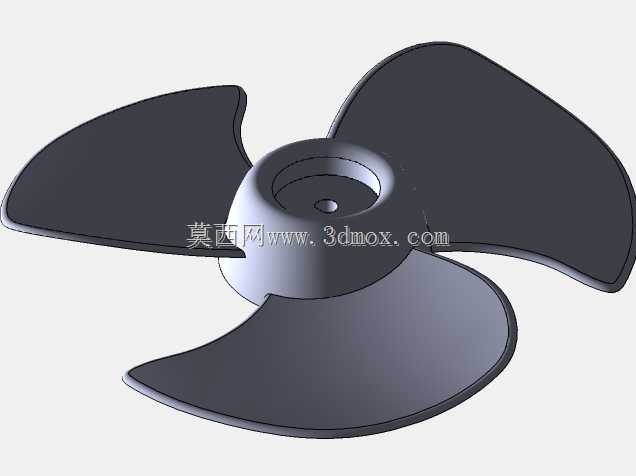

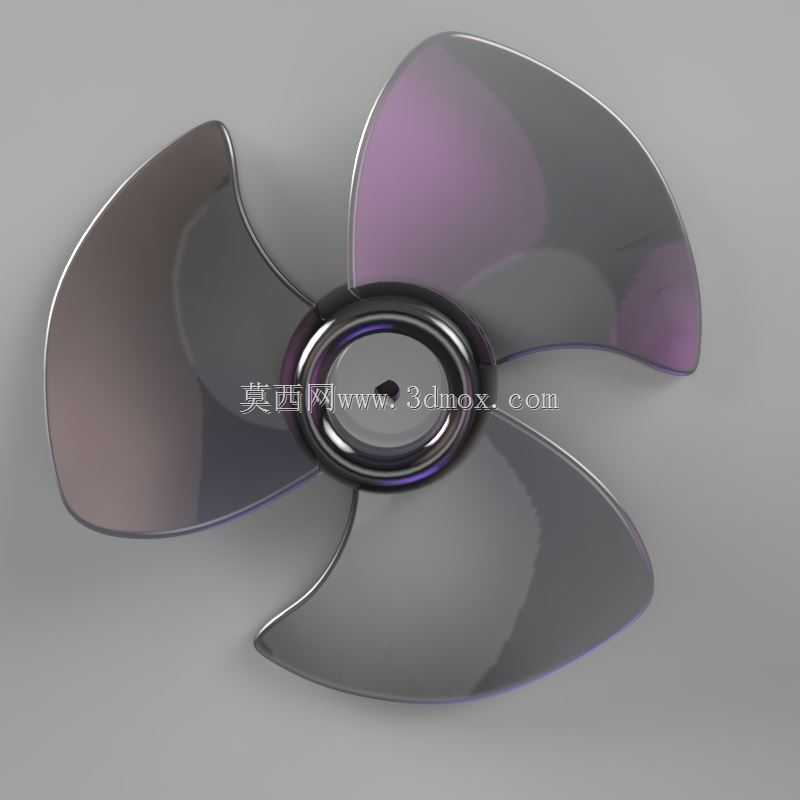

  日常接触的桌面台扇、工业散热风机、设备通风系统里,这类三叶曲面风叶是核心做功部件,直接决定整套通风散热系统的送风效率、运行噪音与动平衡稳定性,不少刚接触结构设计的工程师容易把风叶设计当成简单曲面拉伸,实际落地时才会发现叶型曲率、安装位公差、叶片厚度分布任何一个参数偏差,都会带来整机抖动、送风距离不足、运行异响等一系列问题。

  从实际应用场景来看,这类三叶风叶的适配范围很广,小到桌面循环扇、机箱散热风机,大到工业设备的通风散热单元、小型新风系统的送风端,都能看到同结构风叶的身影。和多叶风叶相比,三叶结构的动平衡调校难度更低,相同转速下的风阻更小,对驱动电机的扭矩要求也更宽松,适合中小功率的送风场景。设计时首先要明确安装边界:中心的轮毂位是和电机输出轴直接配合的核心区域,轮毂内孔的公差需要匹配常用电机轴的配合精度,通常选过渡配合即可,过松会出现运转时风叶窜动,过紧则会给装配带来额外难度,甚至压装时出现轮毂开裂的问题。轮毂外圈做了环形凸台结构,一方面是提升轮毂整体的结构强度,避免长期运转后轮毂和叶片衔接处出现应力开裂,另一方面也能在做动平衡调校时,给配重块预留粘贴固定的位置,不需要额外破坏叶片本身的曲面结构。

  叶片的曲面设计是整个风叶的核心,不能只追求外观的流线感,要结合实际送风需求调整叶根到叶尖的曲率变化:叶根位置和轮毂衔接,厚度要做渐变加厚处理,分散运转时的离心力,避免应力集中导致叶片断裂;叶尖位置的曲率要做收边处理,减少叶尖涡流的产生,这也是降低风叶运转噪音的关键细节。不少新手设计时会把整个叶片做成等厚度结构,不仅用料浪费,还会提升风叶整体转动惯量,增加电机的启动负载,实际设计时要从叶根到叶尖做厚度递减,同时兼顾叶片的结构刚性,避免高速运转时叶片出现形变,导致送风角度偏移。三个叶片沿轮毂中心做120度等角度分布,这个角度分配是经过长期验证的,既能保证送风的连续性,不会出现周期性的风阻波动,也能降低动平衡的调校成本,量产时的一致性更容易控制。

  从安装适配的角度来说,这类风叶的轴向尺寸要控制在适配电机的安装空间内,轮毂的轴向长度不能超过电机轴的伸出长度,否则会出现风叶装不到位、运转时蹭到后方导风罩的问题。叶片的回转直径要和外围的风罩内径预留足够的安全间隙,通常单边间隙不小于5mm,避免长期运转出现形变后叶片蹭到风罩,同时这个间隙也不能过大,否则会产生回流损失,降低实际送风效率。叶片表面的曲面顺滑度也有讲究,建模时要保证曲面的G2连续,避免出现局部的凸起或者凹陷,否则气流经过时会产生乱流,不仅提升运行噪音,还会降低送风距离。

  实际做结构验证时,首先要校核风叶的动平衡等级,这类民用及工业通用的通风风叶,动平衡等级要达到G6.3以上,才能保证长期运转不会出现明显抖动;其次要校核不同转速下的叶片形变,确保最高转速下叶片的形变量在安全间隙范围内,不会出现碰擦问题;还要考虑材料的选型,通常这类风叶会选用ABS或者PP注塑成型,建模时要预留注塑的拔模斜度,叶片的曲面过渡处不能出现尖角,避免注塑时出现应力集中,导致成品容易断裂。另外,中心轮毂和电机轴的配合位要做防转结构,通常是在轮毂内孔加平键槽,或者做D型切面,避免电机运转时风叶和轴之间出现相对转动,导致送风失效。

  不少工程师在做这类风叶建模时,容易忽略实际生产的工艺性,比如把叶片的曲面做得过于复杂,导致注塑模具的抽芯难度大幅提升,增加量产成本;或者没有考虑叶片的脱模角度,导致成品脱模时出现表面拉伤,影响曲面的顺滑度。设计时要在保证气动性能的前提下,尽量简化曲面的结构,让模具结构更简单,提升量产的良率。同时,叶片和轮毂的衔接处要做圆角过渡,不能出现直角衔接,否则不仅注塑时容易出现缩痕,长期运转时这个位置的应力集中也会导致叶片断裂,影响产品的使用寿命。
