异形截面变径螺旋弹性构件结构设计

　　做了十几年机械结构设计，碰到过不少需要非标弹性元件的工况，常规圆柱螺旋弹簧往往满足不了特殊安装空间或者变刚度的需求，这款异形截面的变径螺旋构件，就是针对这类特殊工况做的结构设计。先从实际应用场景说，这类非规则螺旋结构，最常用在狭小安装腔体内的弹性缓冲场景，比如小型精密仪器的内部减震支撑、传感器装配环节的预紧弹性件，还有一些异形空间内的复位机构——常规圆柱弹簧的外径是固定值，遇到安装腔是渐变锥面或者非圆柱内腔的时候，要么装不进去，要么安装后弹簧和腔壁发生卡滞，影响弹性行程，而这种变径的螺旋结构，每一圈的外径都顺着安装腔的轮廓做适配，能完全贴合异形安装空间的边界，不会出现偏磨或者卡滞的问题。

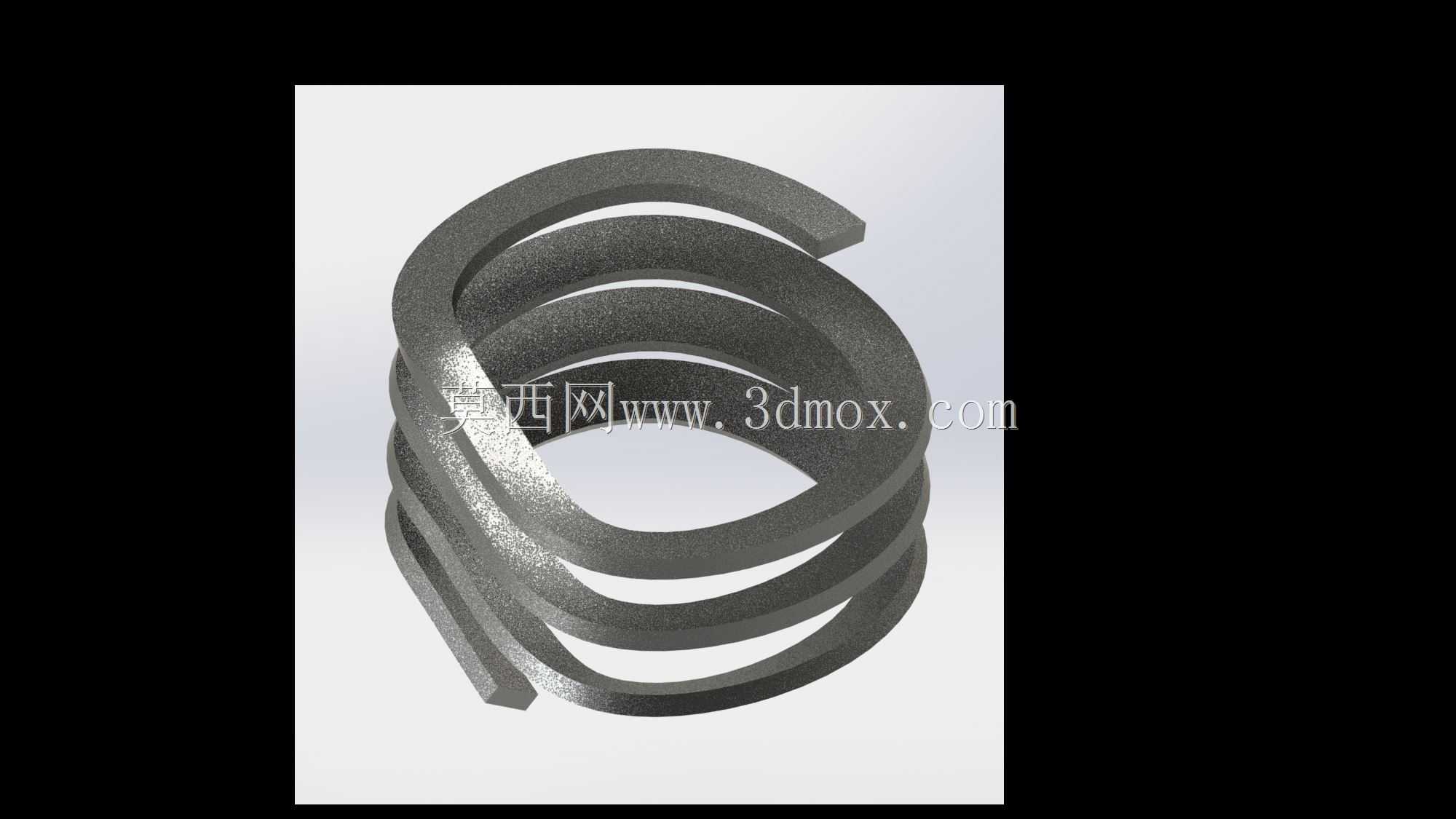

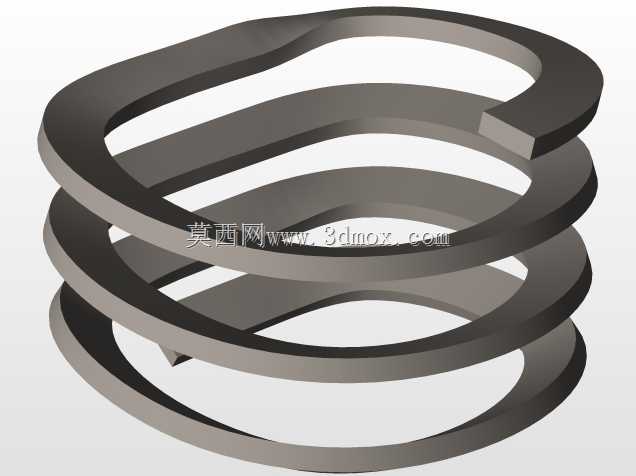

　　再看产品的功能特性，和常规圆形截面钢丝绕制的弹簧不同，这个构件用的是矩形截面的坯料绕制，矩形截面的优势在于，相同压缩行程下，接触应力分布更均匀，不会像圆截面弹簧那样出现应力集中在钢丝内侧的情况，疲劳寿命能提升不少；而且矩形截面的支撑面更平整，和上下安装座贴合的时候不需要额外加平垫，就能保证受力方向和螺旋轴线重合，避免侧向分力导致的弹簧歪斜。另外这个螺旋的螺距不是固定值，靠近两端的几圈螺距更小，中间段螺距更大，这种变螺距设计能实现变刚度特性：刚开始压缩的时候，中间大螺距的圈先发生形变，刚度比较小，能吸收小幅度的震动；当压缩量达到一定程度，两端小螺距的圈开始并圈接触，整体刚度会陡然上升，起到硬限位的作用，刚好适配那些需要先软缓冲再硬限位的装配场景，比如传感器的过载保护结构，正常工作范围内靠软刚度吸收震动，一旦受到超出阈值的冲击力，刚度上升直接限位，避免传感器内部敏感器件被撞坏。

　　说到设计思路，最开始做这个结构的时候，首先要确定的是安装边界尺寸：先拿到安装腔体的三维点云数据，把腔体的内轮廓提取出来，螺旋的每一圈外径都要比腔体内径小0.2到0.3毫米，预留出形变时候的膨胀间隙，避免压缩的时候螺旋外径胀大蹭到腔壁；然后是截面尺寸的计算，矩形截面的宽厚比要控制在1.2到1.5之间，宽厚比太大的话绕制的时候容易出现截面扭曲，太小的话又体现不出矩形截面的应力优势。绕制路径的生成是整个建模的难点，不能用常规的螺旋线命令直接生成，因为常规螺旋线是等径等螺距的，这里需要先做一条引导线，引导线的直径沿着轴向按线性规律变化，螺距也按分段函数设置，两端各1.5圈的螺距是中间段螺距的60%，然后把矩形截面沿着引导线做扫掠，扫掠的时候要注意截面的方向始终和引导线的法向重合，不然绕出来的构件会出现截面扭转，实际生产的时候绕制出来的零件会有内应力，容易断裂。

　　再讲外形尺寸和安装边界的注意点，这个螺旋构件的总高度要比安装腔体的深度大15%左右，保证预压之后有足够的预紧力，不会在腔体内出现窜动；两端的支撑圈要做磨平处理，磨平的长度不小于3/4圈，保证和安装座的接触面积足够，不会出现点接触导致的压痕。安装的时候要注意，不能让螺旋构件承受径向力，因为变径螺旋的径向刚度比轴向刚度小很多，如果有径向偏载的话，很容易出现圈与圈之间的错位，导致弹性失效。另外在做受力仿真的时候，要把两端的约束设置成固定铰支，不要设置成完全固定，因为实际安装的时候上下安装座会有微小的角度偏转，完全固定的约束下算出来的应力值会比实际值大30%左右，容易造成设计冗余。

　　很多刚入行的工程师做这类弹性件设计的时候，容易直接调用标准件库的弹簧模型，忽略实际安装空间的异形特征，最后装配的时候才发现干涉，不得不反复修改安装腔的结构，反而增加了整体的设计周期。这种定制化的螺旋构件，虽然不是标准件，但只要把绕制路径的参数设置准确，不管是用数控弹簧机绕制，还是3D打印做样件验证，都能快速得到成品，而且能最大化利用有限的安装空间，在小型精密设备的结构设计里，这类非标弹性元件的应用其实非常广泛，只是很多人没有意识到可以通过调整螺旋的直径、螺距、截面形状来适配特殊的工况，总想着靠修改周边结构去适配标准件，反而把简单的问题复杂化了。

　　实际做样件测试的时候，还要注意做立定处理，就是把构件压缩到并圈状态保持24小时，消除绕制过程中产生的内应力，不然实际使用的时候会出现塑性变形，预紧力慢慢衰减，导致装配的传感器出现松动，检测数据不准。另外表面处理要根据使用环境选，如果是在潮湿的环境里用，要做发黑或者镀锌处理，如果是在有腐蚀的环境里用，最好用不锈钢材质绕制，不要用碳素弹簧钢，不然用不了多久就会出现锈蚀，弹性下降甚至断裂。
