带阶梯内孔变径外圆轴套类结构件

　　这类变径带阶梯内孔的轴套类零件，在流体管路接驳、传感元件安装基座、小型传动轴支撑场景里应用十分普遍，很多做小型自动化设备、流体控制回路、检测工装的结构工程师，在选型或者出图阶段都会接触到同结构的零件。从实际使用场景来看，它既可以作为管路系统里的异径过渡接头衬套，适配不同外径的硬管、软管插接需求，也可以作为小型传感器的安装防护衬套，套在传感探头外侧，既起到定位支撑作用，也能隔绝外部磕碰、介质冲刷对传感元件的损伤，还能在低速轻载的铰接位置作为滑动衬套使用，配合销轴完成相对转动的支撑，减少铰接面的磨损。

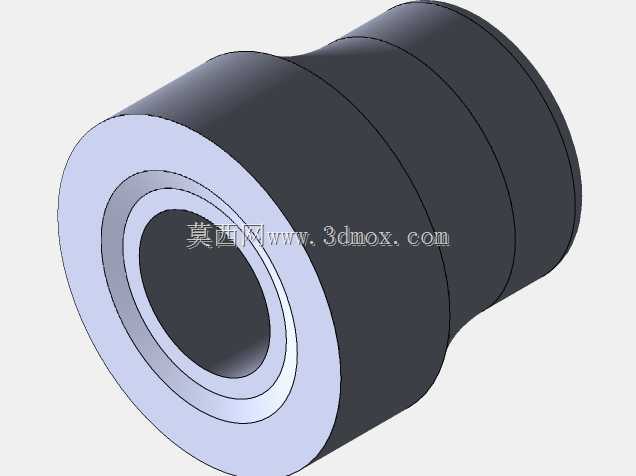

　　从结构设计的逻辑来看，这个零件采用全回转体结构，所有特征都围绕中心轴线对称分布，加工时可以直接采用棒料一次装夹完成车削加工，不需要额外的铣削、钻孔工序，加工工艺性很好，能有效降低批量生产的加工成本。外圆采用三段式变径设计，两端直径较大，中间段做收腰缩径处理，这种设计不是单纯为了外形美观，而是有明确的工程考量：两端大直径段可以作为安装定位的贴合面，安装时分别抵靠在安装座的两个限位台阶上，限制零件的轴向窜动，中间收腰段可以减少零件和安装孔内壁的接触面积，降低安装时的推入阻力，同时也能在中间段预留出密封圈的安装空间，或者容纳安装时挤出的多余粘接剂、润滑脂，避免装配时出现憋压导致零件装不到位的问题。内孔采用三级阶梯孔设计，最外侧的大孔是插接导向段，孔口做了微小的倒角处理，方便对接的管件、轴类零件或者传感探头顺利插入，中间的台阶孔是定位段，和对接零件的轴径做小间隙配合，保证对接后的同轴度，最内侧的小孔是过流或者穿线通道，根据使用场景不同，既可以让流体介质从中通过，也可以让传感器的引线、传动轴从中穿出。

　　从安装边界的角度来说，这类零件的安装空间只需要预留和两端最大外圆直径匹配的安装孔即可，安装孔的深度只要略大于零件总长度就能完成装配，不需要额外预留周边操作空间，因为它本身是轴向装配的零件，不需要侧面锁紧或者径向固定，多数场景下采用过盈配合、粘接或者外侧加端盖限位的方式就能完成固定，安装方式十分灵活。在做结构设计时，这类零件的壁厚设计也经过了考量，两端大直径段的壁厚较厚，保证安装时的结构强度，不会因为压装受力出现变形，中间收腰段的壁厚适当减薄，在不影响整体结构强度的前提下减轻零件重量，同时也能节省原材料成本。内孔的各段台阶处都做了微小的圆角过渡，避免应力集中，在承受交变载荷或者温度变化时，不会因为台阶处的应力集中出现开裂问题。

　　在实际选型应用时，工程师需要重点核对几个关键尺寸：两端外圆的直径和长度尺寸，要和安装座的台阶孔尺寸匹配，保证装配后两端面能和安装座的限位面完全贴合；内孔各段的直径和深度尺寸，要和对接的零件尺寸匹配，保证定位精度，同时要确认过流或者穿线的最小内孔直径满足流量或者穿线的需求；零件的总长度要和安装空间的轴向尺寸匹配，避免装配后出现突出或者间隙过大的问题。另外如果是用在流体管路场景，还要根据输送介质的特性选择对应的零件材质，普通工况下用碳钢或者铜质材料即可，有腐蚀介质的场景则需要选用不锈钢或者工程塑料材质，如果是作为滑动衬套使用，还需要在内孔或者外圆表面预留润滑槽，或者选用自润滑材质来降低摩擦系数。这类结构的零件因为结构简单、加工方便、适配场景多，在各类小型机械设备、检测装置、流体回路里的应用占比很高，很多三维建模初学者在练习回转体建模时，也会选择这类零件作为练习素材，通过拉伸、旋转、倒角这些基础特征就能完成建模，同时也能通过这类零件的建模，理解机械零件里台阶、倒角、壁厚这些结构设计的实际工程意义，避免只会画三维模型却不懂结构设计逻辑的问题。
