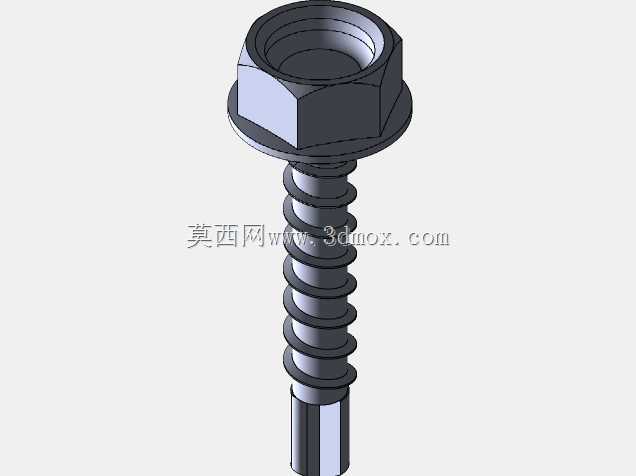

六角法兰面自攻螺钉结构设计

　　在薄板钣金装配、低压电气柜体拼装、小型仪器仪表外壳固定这类不需要预先攻丝的作业场景里，六角法兰面自攻螺钉是装配环节使用频率极高的一类紧固件，相比普通十字槽自攻钉，它的六角头结构可以承受更大的锁紧扭矩，不容易出现拧花打滑的问题，自带的法兰盘结构相当于集成了一个平垫圈，装配时不需要额外搭配垫片，既能增大螺钉头和被连接件表面的接触面积，降低接触面压防止拧紧时压溃较软的基材表面，也能在一定程度上起到防松止退的作用，尤其适合铝合金薄板、工程塑料壳体这类材质偏软、连接强度要求不算极高的固定场景。

　　从结构设计逻辑来看，这款螺钉的螺纹采用的是自攻螺钉常用的宽牙距三角牙型，牙峰锋利，牙底圆弧过渡，在拧入预制的光孔时，可以依靠自身的螺纹牙型在基材孔壁上挤压出匹配的内螺纹，不需要预先在内层基材上攻丝，大幅减少装配工序的准备时间，适合流水线批量装配作业。螺杆部分的光杆段直径略小于螺纹大径，在拧入过程中可以起到导向定位的作用，避免螺钉拧入时出现偏斜，导致螺纹乱牙或者连接孔被撑裂。六角头的对边尺寸按照通用紧固件的标准公差设计，能够适配常规的套筒、开口扳手等通用拧紧工具，不需要定制特殊规格的工装，现场装配的工具适配性强。法兰盘的下表面做了轻微的防滑齿纹设计，当螺钉拧紧到额定扭矩时，齿纹可以轻微嵌入被连接件的表面，在设备存在小幅振动的工况下，能够降低螺钉因为振动出现回松退牙的概率，比普通无齿法兰面的防松表现更好。

　　从安装边界来看，这款螺钉的法兰盘外径比六角头对边尺寸大出约30%，设计安装孔的过孔直径需要比螺纹大径大0.2-0.5mm，同时要保证法兰盘的压紧范围内没有凸起的结构、焊缝或者分型线，避免拧紧时螺钉头出现偏斜，导致锁紧力不均匀。螺钉的有效拧入深度需要根据基材材质调整：如果是0.8-2mm厚度的冷轧钢板，拧入深度控制在3-5个螺距即可保证足够的拉拔强度；如果是ABS、PC这类工程塑料基材，拧入深度可以适当增加到5-8个螺距，避免塑料件的螺纹牙因为应力集中出现滑牙。设计沉头安装位时，不需要加工完整的沉头孔，只需要保证法兰盘贴合的表面平面度公差在0.1mm以内，就可以保证锁紧后螺钉头不会出现翘边、间隙不均匀的问题。

　　在实际选型使用时，这类螺钉不适合用于高强度承重结构的连接，也不适合用于经常需要拆卸维护的部位——因为自攻形成的内螺纹经过多次反复拧入拧出后，螺纹牙会出现磨损，导致连接强度下降，需要频繁拆卸的位置还是应该搭配机丝螺钉和预先攻丝的螺纹孔或者压铆螺母使用。另外在导电连接的场景下使用时，要注意法兰面如果带有防滑齿，拧紧后会破坏基材表面的喷塑、氧化层，能够实现更好的接地导通效果，这也是很多电气柜体装配时优先选择带齿法兰面自攻钉的原因，不需要额外打磨接触表面的涂层就可以保证接地连续性，减少现场装配的工序步骤。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果需要做有限元受力分析，则要还原真实的牙型角度和螺距参数，保证仿真结果的准确性，六角头和法兰盘的过渡圆角要按照标准做R角处理，避免应力集中导致螺钉头在拧紧时从根部断裂。
