开口式防松弹簧垫圈结构设计

　　在各类机械结构的螺纹连接副中，弹簧垫圈是应用极为广泛的防松配套零件，小到民用家具的组装连接，大到重型工业设备的螺栓紧固，几乎所有需要防止螺纹连接受振动、交变载荷出现松脱的场景，都能见到这类零件的身影。很多刚入行的结构设计人员容易忽略这类小零件的作用，觉得螺栓拧紧后靠螺纹副的摩擦力就足够维持连接可靠性，但实际在设备运行过程中，持续的振动、温度变化带来的材料热胀冷缩、长期载荷下的螺纹蠕变，都会让螺纹副之间的预紧力逐渐衰减，最终出现螺栓松动甚至脱落的故障，严重时还会引发设备停机、结构失效等安全问题，而弹簧垫圈正是通过自身的结构形变来持续补偿预紧力损失，维持连接副的锁紧状态。

　　这款开口式弹簧垫圈的设计，核心围绕螺纹连接的防松需求展开，整体采用环形开口结构，垫圈本体带有均匀的翘曲形变，当螺栓拧紧时，垫圈被压平，自身的弹性回复力会持续给螺栓施加轴向的张紧力，让螺纹副之间始终保持足够的摩擦阻力，同时垫圈开口处的尖角会嵌入螺栓头端面和被连接件的表面，进一步阻止螺栓相对于被连接件发生回转松动。设计过程中需要重点平衡几个核心参数：首先是垫圈的开口间隙，间隙过小会导致垫圈被压平后形变量不足，弹性回复力达不到防松要求，间隙过大则会在拧紧过程中出现垫圈偏斜、卡滞，甚至导致螺栓头支撑面受力不均，出现局部应力集中的问题；其次是垫圈的厚度与材质弹性模量的匹配，厚度过大需要的拧紧力矩更高，容易导致螺栓过载拉伸，厚度过小则弹性储备不足，在长期交变载荷下容易出现塑性变形，失去防松作用。

　　从安装边界来看，这类弹簧垫圈需要匹配对应公称直径的螺栓使用，垫圈的内径略大于螺栓公称直径，外径则与对应规格的平垫圈尺寸接近，安装时需要套在螺栓杆上，置于螺栓头与被连接件之间，不能反向安装，也不能在同一连接副上叠加多个弹簧垫圈，否则会导致支撑面受力不均，反而降低连接可靠性。在实际设备选型应用中，这类弹簧垫圈多用于经常需要拆卸检修、振动幅度中等的连接部位，比如设备外壳的紧固连接、工装夹具的调节部位、五金家具的组装节点等，对于有强振动、冲击载荷的重型设备连接场景，还会配合平垫圈、防松螺母等其他防松结构组合使用，进一步提升连接的可靠性。

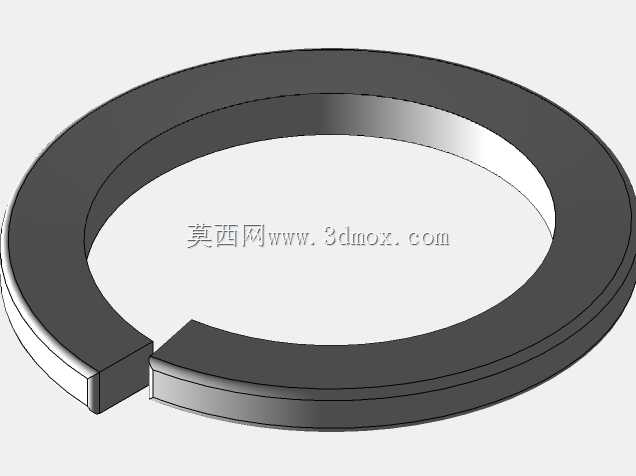

　　建模过程中需要重点还原垫圈的翘曲形态与开口处的细节特征，不能简单做成带缺口的平环，否则无法体现弹簧垫圈的实际工作形态，开口处的切口需要做微小的倒角处理，避免在模拟装配过程中出现尖锐棱角导致的应力集中误判，同时垫圈的环形曲面需要保证平滑过渡，还原实际冲压成型后的零件形态，方便后续做装配干涉检查、连接强度仿真的时候，能够准确模拟垫圈被压平后的形变状态，给整体结构的连接可靠性分析提供准确的模型基础。很多新手建模时容易忽略垫圈的翘曲角度，把弹簧垫圈做成平的开口环，这样的模型导入装配体后，无法模拟实际拧紧过程中垫圈的弹性补偿作用，也无法准确计算螺栓头与垫圈接触面上的压力分布，会给后续的结构分析带来误差。

　　在实际生产中，这类弹簧垫圈多采用弹簧钢冲压成型，经过热处理之后获得足够的弹性与硬度，表面会根据使用场景做发黑、镀锌等防锈处理，建模时还原的结构尺寸完全符合通用紧固件的尺寸规范，可以直接用于各类设备的整机装配设计中，不需要额外调整尺寸参数，设计人员在选型时只需要根据所用螺栓的公称直径匹配对应规格的垫圈即可，不需要单独定制加工，大幅降低设备的采购与维护成本。
