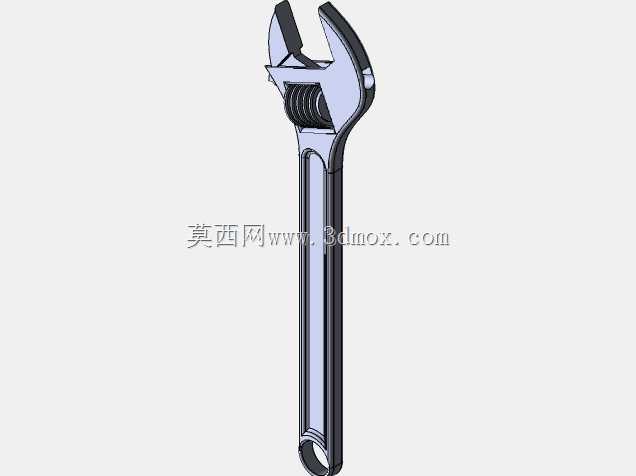

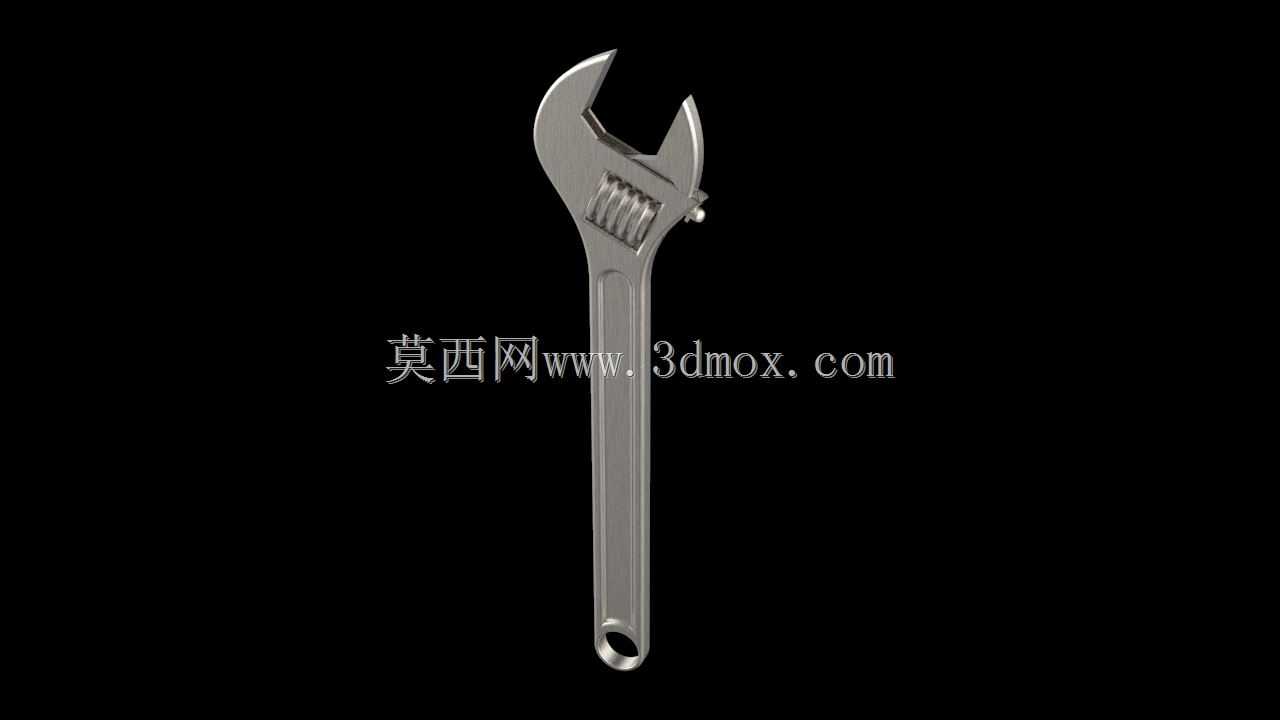

可调式活动扳手结构三维数模

　　这款活动扳手的三维结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应实际操作中的功能需求。在设备运维、五金装配、管线安装、家用维修等场景中，活动扳手是适配多规格紧固件的核心手动工具，相比固定开口扳手，它不需要携带多件不同规格的工具，就能覆盖一定尺寸范围内的螺栓、螺母拆装需求，大幅降低工具携带负担，尤其适合户外抢修、狭小空间作业这类无法携带全套工具的场景。

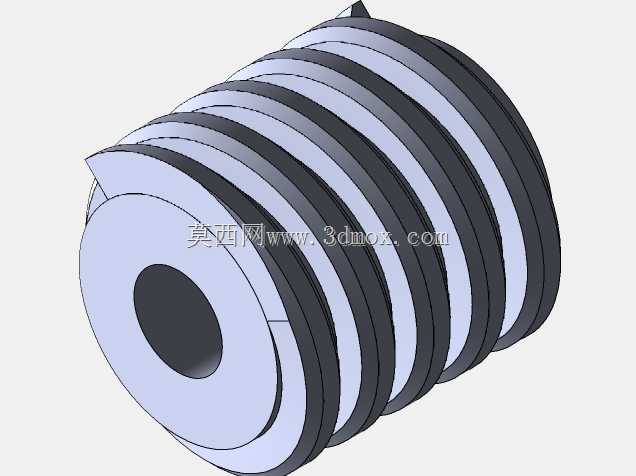

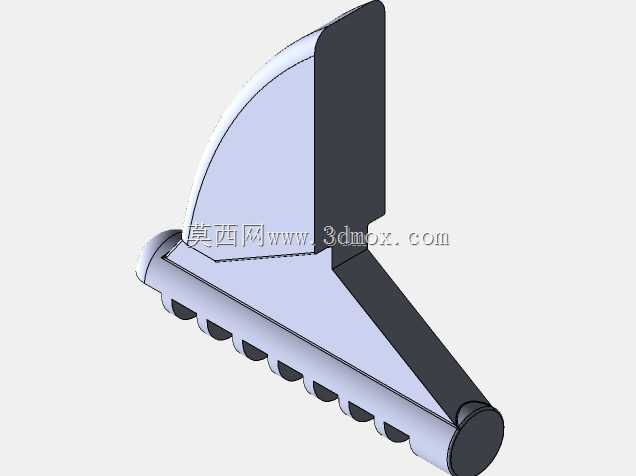

　　从结构设计逻辑来看，这款扳手采用经典的活动颚板与固定本体配合的结构，固定颚板与手柄本体为一体化结构，保证整体受力强度，活动颚板通过本体上的梯形导轨槽实现滑动配合，导轨的配合间隙经过合理设计，既保证活动颚板滑动顺畅无卡滞，又不会出现过大旷量导致夹持时打滑、损伤紧固件棱角。调节结构采用滚花调节蜗杆，蜗杆与活动颚板底部的齿条啮合，转动蜗杆即可带动活动颚板平稳移动，实现开口尺寸的连续调节，滚花的齿形参数经过优化，徒手转动时摩擦力足够，即便手上沾有少量油污也能轻松调节开口大小，不会出现打滑脱手的情况。

　　手柄部分采用符合人体工学的弧形轮廓，表面设置的连续凹槽结构，一方面可以增加握持时的摩擦力，另一方面能在施加较大扭矩时分散手掌局部压力，长时间操作不容易产生疲劳感。手柄尾部的圆弧过渡设计，避免了尖锐棱角在操作时磕碰手掌，同时也能在需要敲击辅助作业时，保证尾部受力均匀，不会出现应力集中导致的本体断裂问题。活动颚板与固定颚板的夹持面做了平行度优化，夹持紧固件时两个面能完全贴合螺母或螺栓头的侧面，受力均匀，不会因为局部应力过大导致棱角变形，有效降低紧固件的损伤概率。

　　从安装与适配边界来看，这款扳手的开口调节范围覆盖常规M6到M24的六角紧固件，完全满足日常民用、普通工业装配的常用规格需求，整体长度控制在250mm这个通用规格区间，既保证了足够的力臂长度，施加常规扭矩时不需要过度发力，又不会因为长度过大导致在狭小空间内操作受限。颚板的厚度设计兼顾了强度与空间适配性，在保证夹持时不会因为受力过大产生形变的前提下，尽可能做薄，能够伸入部分间隙较小的装配位置完成紧固件操作。蜗杆的安装位置设置在本体靠近颚板的一侧，操作时拇指可以自然搭在蜗杆上，不需要调整握持姿势就能快速调节开口大小，符合单手操作的使用习惯。

　　在结构强度设计上，本体与活动颚板的受力部位都做了加厚处理，导轨槽的根部设置了圆角过渡，避免应力集中，在承受最大额定扭矩时，应力分布均匀，不会出现断裂、变形的问题。整体结构没有复杂的异形曲面，加工工艺性好，适合采用模锻工艺批量生产，后续的热处理、表面处理工序也不需要特殊工装，生产成本可控。建模过程中所有配合面都做了公差匹配，活动部件之间预留了合理的装配间隙，完全符合实际加工装配的公差要求，不存在干涉问题，数模可以直接用于后续的工程图导出、工艺编制、结构仿真验证等工作，不需要额外做结构调整。

　　实际使用中，这款扳手可以适配不同材质的紧固件，不管是普通碳钢螺栓、不锈钢螺母，还是铜质、铝合金的管路接头，都能通过调节开口大小实现稳定夹持，不会因为材质较软就夹伤工件表面。颚板的夹持面没有做额外的齿纹设计，避免在夹持表面精度要求较高的紧固件时留下压痕，适合对外观有要求的装配场景。整体结构没有易损的小零件，日常使用只需要定期在蜗杆与导轨的配合位置添加少量润滑脂，就能保证长期使用顺畅，维护成本极低。
