带缓冲垫螺纹式挡腿限位结构件

　　在自动化输送线、工装夹具定位、办公设备限位、医疗器械防护这类场景里，这类带缓冲垫的螺纹式挡腿结构是很常见的小部件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往到现场调试的时候才发现，要么硬接触撞坏工件表面，要么螺纹调节行程不够，要么缓冲垫受力后偏移脱落，反而拖了整台设备的调试进度。

　　从实际功能来看，这个部件核心作用有两个，一是作为硬限位的终端，给运动部件提供确定的停止位置，二是通过端部的软质缓冲垫吸收运动部件的末端冲击，避免金属硬接触产生的噪音、工件磕碰损伤以及螺纹连接的松动。很多人设计这类限位件的时候，会直接拿普通螺栓套个橡胶垫凑数，但实际用起来问题很多：普通螺栓的头部是六角或者沉头结构，和缓冲垫的接触面积小，缓冲垫受压后容易从头部边缘挤出来，反复冲击几次就会破损；而且普通螺栓没有专门的限位台阶，拧入安装板的时候没法精准控制伸出长度，每次调节都要靠两个螺母背紧，现场调节效率很低。

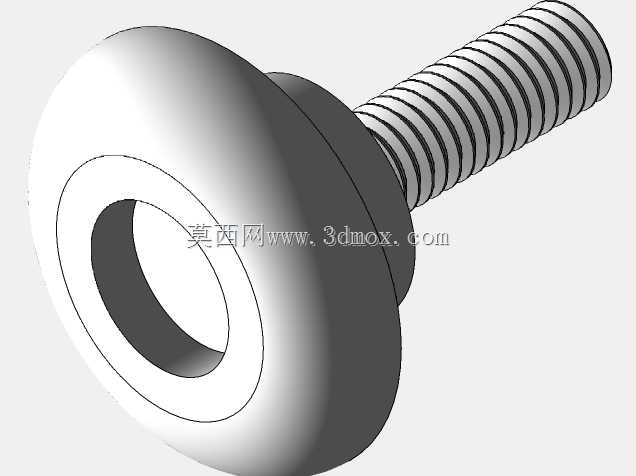

　　这个结构的设计思路就针对性解决了这些问题，首先端部的挡头做了大直径的圆盘结构，圆盘的平面和缓冲垫完全贴合，接触面积比普通螺栓头大了三倍以上，缓冲垫受压的时候受力均匀，不会出现局部应力集中导致的垫体撕裂，圆盘边缘做了小角度的倒角，既可以在装配的时候引导缓冲垫套入，也能避免锐边割伤缓冲垫的内孔。圆盘和螺纹段之间做了一个直径略小于圆盘、略大于螺纹大径的定位台阶，这个台阶的作用很关键：当部件拧入安装板的螺纹孔时，台阶端面可以和安装板表面贴合，起到轴向定位的作用，不需要额外的锁紧螺母就能确定基础的伸出长度，如果需要微调行程，只需要在台阶和安装板之间加减薄垫片就行，比双螺母背紧的调节方式效率高很多，而且定位刚性更好，不会因为冲击出现螺纹松动移位。

　　螺纹段选用的是普通粗牙螺纹，粗牙螺纹的螺距大，拧入的时候速度快，适合这类需要频繁调整伸出长度的场合，而且粗牙螺纹的牙根强度更高，反复承受轴向冲击的时候不容易出现滑牙或者断牙的问题。螺纹的长度设计留了足够的调节余量，一般来说这类挡腿器的螺纹长度会比最大调节行程多留3到5个螺距，避免拧到最外端的时候啮合牙数不够，受力后脱扣。

　　从安装边界来看，设计选型的时候首先要确认安装板上的螺纹孔规格和螺纹段匹配，安装板的厚度不能小于螺纹公称直径的1.5倍，保证足够的啮合长度；圆盘部分的外径是整个部件最大的外形尺寸，安装的时候要预留出比圆盘外径大2mm以上的避让空间，避免旁边的走线、其他结构件和圆盘产生干涉。缓冲垫的厚度一般在3到5mm，选型的时候要算好压缩量，一般聚氨酯材质的缓冲垫压缩量控制在厚度的30%以内，既能起到缓冲作用，也不会因为过度压缩失去弹性，要是冲击载荷比较大的场景，可以换用硬度稍高的丁腈橡胶垫，耐油性能也更好，适合车间有切削液、润滑油的环境。

　　很多人在建模的时候容易忽略细节，比如螺纹段和定位台阶的过渡处要做退刀槽，退刀槽的宽度要能保证螺纹加工的时候刀具能退出来，不然螺纹最后几牙会不完整，拧入的时候容易卡滞；圆盘和缓冲垫接触的平面要做表面粗糙度要求，一般Ra3.2就足够，太光滑的话缓冲垫容易打滑移位，太粗糙的话又会硌伤缓冲垫的接触面，缩短使用寿命。还有一个容易漏的点是，圆盘的外圆面可以做两个平行的小平面，方便用扳手拧动安装，不然整个圆盘是光面的话，安装的时候只能用管钳夹，会夹伤表面镀层，影响防锈性能。

　　在实际应用里，这类挡腿器不光可以用在设备的运动限位上，还可以作为设备的支撑脚使用，比如小型的工作台、检测治具，在底部装四个这种挡腿器，通过螺纹调节高度，就能把设备调平，端部的缓冲垫还能起到防滑减震的作用，避免设备运行的时候移位。在输送线的侧边装这类挡腿器，可以限制工件的输送位置，避免工件从输送线侧边掉下来，缓冲垫还能避免工件被刮花，对于外观要求高的塑胶件、钣金件输送场景特别适用。

　　做三维建模的时候，要注意各个特征的同轴度要求，螺纹段的轴线和圆盘端面的垂直度要控制在0.1mm以内，不然安装之后挡面是歪的，运动部件撞上去的时候受力不均匀，时间长了螺纹会因为侧向力出现弯曲变形。缓冲垫和圆盘的配合要选轻微的过盈配合，过盈量控制在0.2到0.3mm，既能保证缓冲垫不会轻易掉下来，也不会因为过盈量太大导致缓冲垫装配的时候被撑裂。如果是用于食品、医疗行业的场景，缓冲垫要选用符合卫生要求的硅胶材质，金属部分要做304不锈钢材质，避免生锈污染生产环境。
