单头钩形圆螺母锁紧专用扳手结构

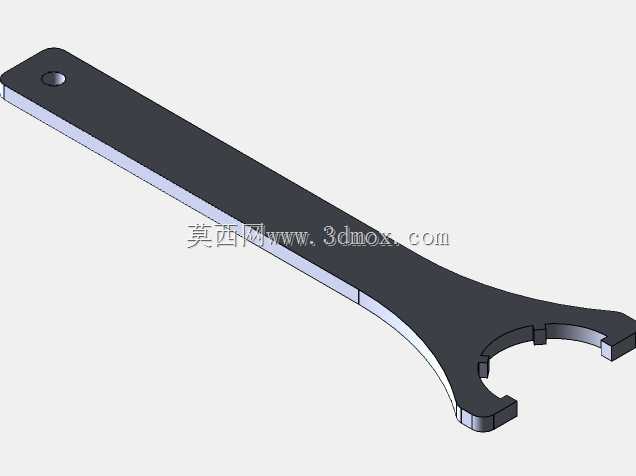

　　在机械装配与设备维保场景中，这类钩形扳手是针对圆周带卡槽的圆螺母、轴端锁紧螺母设计的专用拆装工具，常见于机床主轴锁紧、轴承预紧调整、液压元件紧固、传动部件轴向定位等作业环节，相比通用活动扳手，它能完全贴合螺母卡槽受力，不会出现打滑啃伤螺母槽口的问题，也能避免普通开口扳手因受力点偏移造成的螺母变形，在设备定期维保、产线装配工位、工装夹具调试环节都是常备的手动工具。从结构设计来看，这款扳手采用一体式扁平长条杆身设计，头部为带两个定位凸爪的C形开口，两个凸爪的间距、突出高度完全匹配对应规格圆螺母的卡槽尺寸，作业时凸爪嵌入螺母圆周的径向槽内，杆身作为力臂传递扭矩，转动杆身即可带动螺母完成旋紧或松脱动作。杆身尾部设计有一个圆形悬挂孔，

　　日常工位存放时可以直接挂在工具架的挂钩上，避免工具混放丢失，也方便作业人员随身携带时穿绳挂置，防止高空作业时工具坠落。设计过程中首先要匹配对应规格圆螺母的参数，C形开口的内径要略大于圆螺母的外径，保证开口能顺利套入螺母外圆，两个凸爪的宽度要与螺母卡槽的槽宽做间隙配合，间隙控制在0.1-0.2mm之间，既保证凸爪能顺利嵌入槽内，又不会因为间隙过大造成受力时凸爪与槽壁的接触应力集中，长期使用出现凸爪崩断或者槽口压溃的问题。杆身的长度设计遵循扭矩传递的力学要求，结合该规格螺母推荐的锁紧扭矩，核算杆身的抗弯截面模量，保证在施加额定锁紧力时杆身不会出现弯曲变形，杆身的厚度根据整体受力情况设定，既保证足够的结构强度，

　　又不会因为整体过重增加作业人员的操作负担。杆身与头部的过渡位置采用大圆弧平滑过渡，避免直角过渡造成的应力集中，在大扭矩施力时不会在过渡位置出现断裂失效。从实际使用的边界条件来看，这款扳手属于定规格专用工具，仅适用于对应外径、对应卡槽尺寸的圆螺母作业，不能用于超出尺寸范围的螺母拆装，也不能作为撬棍、敲击工具使用，避免杆身弯曲、头部凸爪断裂。作业时需要保证两个凸爪完全嵌入螺母的卡槽内，确认卡合到位后再施加转动力，禁止单边凸爪受力操作，防止凸爪断裂或者螺母槽口损坏。在轴承预紧调整的场景中，这类扳手可以精准控制螺母的旋转角度，配合百分表就能完成轴承游隙的精确调整，不会像通用扳手那样容易滑脱造成调整过量。在轴端锁紧螺母的拆装作业中，

　　因为这类螺母通常安装在轴的端部，周围空间有限，C形开口的设计可以直接从径向套入螺母，不需要从轴端穿入，在周边有其他部件遮挡的场景下也能顺利操作，相比套筒类工具的空间适应性更强。杆身的平直设计可以让作业人员清晰感知施力的方向，在狭小空间内作业时可以调整握持位置，靠近头部握持时可以进行小角度精细调整，握持尾部时可以施加更大的扭矩完成锁紧或松脱。表面处理采用发黑工艺，既可以提升工具的防锈能力，也能增加握持时的摩擦力，手上沾有少量润滑油时也不容易打滑。头部的凸爪位置做了轻微的倒角处理，对准螺母卡槽时可以顺利滑入，不需要反复调整对位角度，提升装配作业的效率。在工装夹具的设计中，这类扳手也常作为配套专用工具随机床夹具、专用设备一同交付，方便终端用户在后期维护时进行部件调整，避免因为没有专用工具造成维保困难。从建模逻辑来看，整体结构采用等厚度板材拉伸成型，头部的C形轮廓通过草图绘制后切除成型，凸爪位置的倒角、杆身尾部的悬挂孔都通过特征操作完成，模型还原了实际产品的所有结构细节，没有多余的装饰性结构，完全贴合实际加工的工艺路径，实际生产中这类扳手通常采用45号钢整体冲压成型后再进行热处理，头部硬度达到HRC40-45，保证凸爪位置的耐磨性和抗冲击性能，杆身部分保持适当的韧性，避免受力时脆断。
