外六角螺栓标准紧固件三维结构

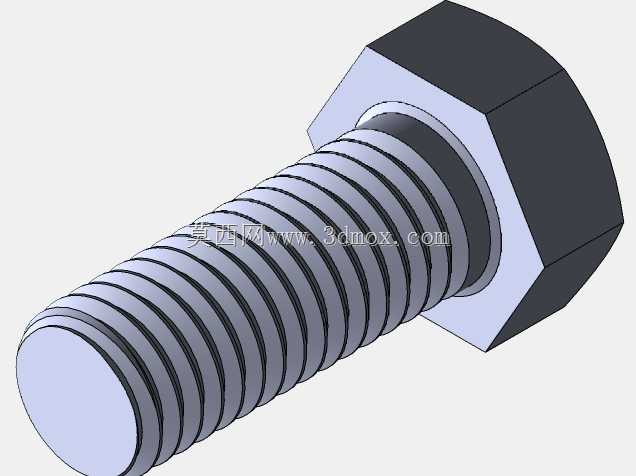

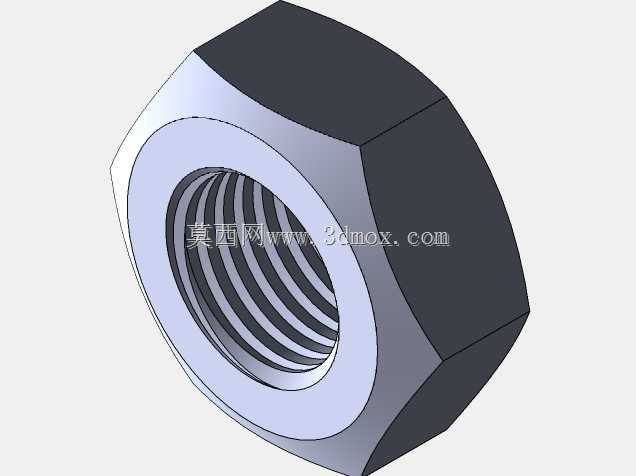

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，外六角螺栓作为最常见的螺栓类型，承担着不同零部件之间的可拆卸紧固功能，从普通的民用设备机架组装，到工业生产线的设备模组固定，再到仪器仪表的内部构件锁紧，都能见到这类紧固件的应用。这类螺栓的头部采用正六角形结构设计，主要是为了匹配标准扳手的施力角度，在装配过程中，扳手可以从六个不同的角度套入头部，在狭窄的装配空间内也能找到合适的施力位置，相比内六角、十字槽等头部结构，外六角结构能够承受更大的拧紧力矩，适合需要较高预紧力的连接场景。螺栓的杆部带有连续的三角形外螺纹，螺纹的牙型角采用通用的60度公制牙型，螺纹的大径、中径、小径都遵循通用紧固件的公差标准，能够和对应规格的六角螺母、

　　螺纹孔形成稳定的配合，螺纹段的长度根据不同的连接厚度设计，当穿过被连接件的通孔后，露出的螺纹段可以旋入螺母，通过拧紧螺母产生的轴向夹紧力，将两个或多个被连接件牢牢压合在一起，避免设备运行过程中因为振动、冲击出现连接松动的问题。在设计这类螺栓的三维模型时，首先要确定螺栓的公称直径，这是选型时最核心的参数，不同公称直径的螺栓对应不同的抗拉、抗剪强度，能够承受的载荷量级有明确的区分，比如小直径的螺栓多用于仪器仪表内部的轻载连接，大直径的螺栓则用于重型设备的结构件连接。建模过程中，六角头部的对边宽度、对角尺寸、头部厚度都需要严格对应标准参数，避免后续装配时出现扳手无法卡入、头部和安装面干涉的问题；螺纹部分的建模需要注意牙型的收尾结构，

　　靠近螺栓头部的位置会有一段无螺纹的光杆段，光杆段的直径略大于螺纹大径，装配时光杆段可以和被连接件的通孔形成间隙配合或者过渡配合，起到一定的定位作用，避免连接的两个部件出现径向错位。从安装边界来看，使用这类螺栓进行连接时，需要在被连接件上钻出对应尺寸的通孔，通孔的直径要比螺栓光杆段大0.5到2毫米，具体数值根据螺栓的公称直径调整，预留出足够的装配间隙，避免因为零件加工误差导致螺栓无法穿入；螺栓头部的支撑面和被连接件之间，通常会搭配平垫圈使用，垫圈可以增大接触面积，分散螺栓头部对被连接件表面的压应力，避免拧紧时压伤较软材质的零件表面，如果是在振动较强的设备上使用，还会搭配弹簧垫圈或者防松螺母，提升连接的防松性能。在实际的设备维护场景中，

　　这类外六角螺栓的拆装也十分便捷，只需要对应规格的开口扳手、套筒扳手就可以完成操作，不需要特殊的专用工具，这也是它能够在全行业广泛应用的重要原因。建模时还要注意螺纹起始端的倒角结构，螺栓杆部的前端会有一段45度的倒角，这个结构既可以在装配时起到导向作用，方便螺栓顺利穿入通孔和对准螺母的螺纹孔，也能去除螺纹端部的毛刺，避免装配时刮伤零件表面或者划伤操作人员。不同强度等级的螺栓，虽然外形尺寸遵循统一的标准，但是材质和热处理工艺存在区别，不过从三维结构的角度来看，同规格不同强度等级的螺栓外形是完全一致的，在进行整机装配建模时，可以直接调用同规格的螺栓模型，不需要根据强度等级调整结构尺寸，只需要在后续的工程图BOM表中标注对应的强度等级和材质要求即可。在装配体的干涉检查环节，螺栓模型的准确尺寸尤为重要，如果螺栓的长度选型过长，拧紧后螺纹段露出过多，可能会和周边的运动部件发生碰撞，影响设备的正常运行；如果长度选型过短，螺母无法旋入足够的螺纹扣数，会导致连接强度不足，运行过程中容易出现螺纹滑牙、连接断裂的问题，因此准确的三维模型可以在设计阶段就完成长度校验，提前规避这类装配问题。
