家具用带内螺纹铆接空心螺母结构

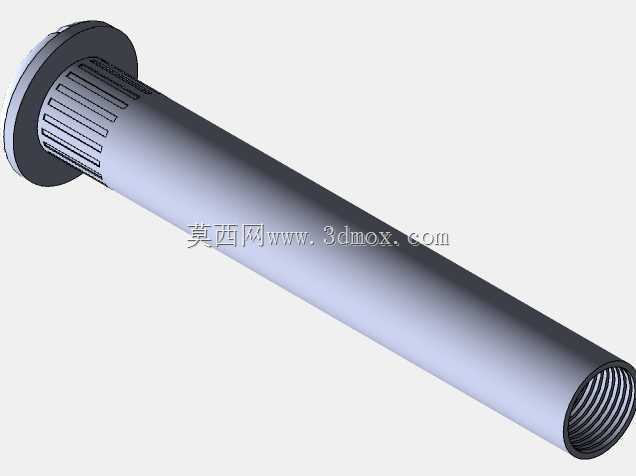

　　该款铆接式空心螺母主要应用于板式家具、薄壁金属构件的螺纹连接场景，在家具装配领域，这类零件常被用于密度板、刨花板等握钉力较差的基材上，通过冷压铆接的方式在基材上形成可靠的内螺纹基座，解决薄壁件、软质基材无法直接攻丝、反复拆装易滑牙的痛点，日常在办公桌椅、橱柜、定制衣柜的连接件装配中十分常见，也可用于薄钣金机柜、仪器仪表外壳的螺纹预装位加工。从结构设计来看，零件整体为带法兰盘的空心管状结构，法兰端设计有滚花直纹，铆接压入基材时，直纹结构会嵌入基材表层，防止螺母受扭转力时跟转打滑，提升连接的抗扭可靠性；管身主体为光滑圆柱面，压入时可减少与基材安装孔的摩擦阻力，保证压装后同轴度稳定；管身末端为开口设计，内壁加工有连续标准内螺纹，

　　可配合对应规格的机牙螺丝实现部件的锁紧固定，空心结构也能在一定程度上降低零件自重，同时适配长螺丝的贯穿连接需求。设计过程中，首先需要匹配对应安装基材的厚度确定管身有效长度，保证铆接后管身末端不会过度凸出基材表面，同时内螺纹的有效啮合长度需满足螺丝锁付的受力要求，避免螺纹啮合不足导致连接失效；法兰盘的直径设计需大于安装孔直径，压装后法兰面完全贴合基材表面，分散锁紧时的压应力，防止软质基材被压溃；法兰端的滚花深度需控制在合理范围，过深会导致压装阻力过大，过浅则无法提供足够的防转扭矩，通常滚花深度根据基材硬度调整，针对木质基材滚花深度可适当加大，针对薄钣金则适当减小。安装边界方面，该螺母对安装孔的公差有明确要求，

　　安装孔直径需与管身外径保持小间隙配合，间隙过大会导致铆接后螺母松动，间隙过小则压装时易撑裂基材；安装孔中心到板材边缘的距离需大于法兰盘半径的1.5倍，避免压装时基材边缘开裂；铆接过程中需保证压装力垂直于基材表面，防止螺母压歪导致螺纹轴线偏斜，影响后续螺丝装配。从受力特性来看，这类螺母的轴向拉拔力主要由法兰盘与基材的贴合面、管身与基材孔壁的挤压力共同承担，抗扭转力则主要依靠法兰端滚花与基材的嵌合作用，设计时需根据实际连接的受力载荷选择对应规格的螺母，针对需要反复拆装的连接场景，可适当增加管身壁厚与内螺纹啮合长度，提升螺纹的耐磨性能与使用寿命。相较于传统的攻丝连接、预埋塑料螺母，这款金属铆接螺母的耐温性能更好，

　　不会因环境温度变化出现老化失效问题，金属材质的螺纹强度更高，可承受更大的锁紧力，反复拆装的螺纹损耗更小，适合需要多次拆装维护的家具与设备装配场景。建模过程中需重点保证内螺纹的牙型精度与同轴度，滚花特征的建模需还原真实加工的纹理参数，避免出现纹理过密或过疏的问题，法兰盘与管身的过渡圆角需合理设计，减少压装时的应力集中，防止零件在压装过程中出现法兰断裂的问题。
