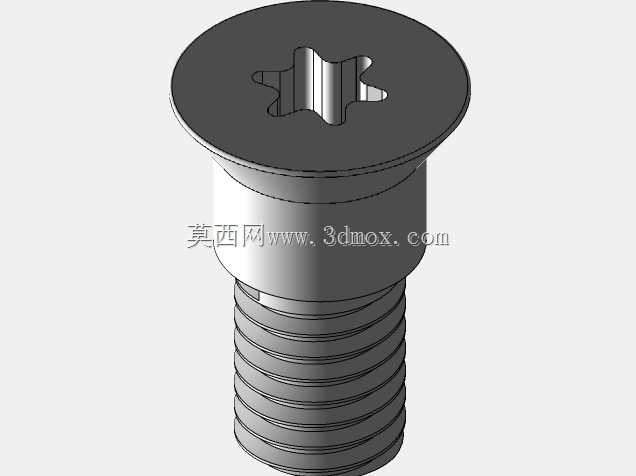

沉头梅花槽带轴肩紧固螺钉结构

　　这类沉头梅花槽带轴肩的螺钉，在精密仪器装配、电子设备模组固定、小型传感部件安装场景中应用十分广泛，和普通十字槽、内六角沉头螺钉不同，梅花槽的驱动结构能在施加拧紧力矩时让受力均匀分布在槽型的六个接触弧面上，不会像十字槽那样在大扭矩下出现槽口打滑、拧花的问题，尤其适合需要反复拆装维护的精密装配工位，也适配自动化锁付设备的批头定位，能大幅降低锁付过程中的滑牙不良率。

　　从结构设计逻辑来看，沉头的锥面角度采用行业通用的90度设计，安装后螺钉头部可以完全沉入预制的沉孔内，不会在装配面形成凸起，既能够保证装配面的平面度要求，也能避免突出的头部剐蹭周边走线或者运动部件，在有外观平整度要求的设备外壳、仪器面板装配场景中，这种结构的优势十分明显。头部下方设置的轴肩结构是这款螺钉区别于普通沉头螺钉的核心设计，轴肩的圆柱面可以和安装孔形成精准的间隙配合，在拧紧过程中能起到定位导向的作用，避免螺钉偏斜导致的螺纹错牙，同时轴肩的端面可以在拧紧后压合在安装件的台阶面上，分担头部锥面的压紧力，对于薄板材、脆性材质的被连接件来说，能有效避免沉头锥面压溃安装孔边缘的问题，提升连接的可靠性。

　　螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径的公差带按照常用的6g级精度控制，能够适配市面上绝大多数同规格的预制内螺纹，也可以直接在钣金件、塑料件上自攻锁紧，适配场景灵活。螺纹收尾处设置有合理的退刀结构，不会出现不完整牙型过长导致的锁付卡滞问题，螺杆末端的倒角设计能够让螺钉在对准螺纹孔时更顺畅，减少人工对位的辅助时间，在批量装配的流水线工位上，这种细节设计能有效提升装配效率。

　　在实际选型使用时，需要注意安装边界的尺寸匹配：沉头部分的预制沉孔直径要比螺钉头部最大直径大0.2-0.3mm，沉孔深度要保证螺钉拧紧后头部端面低于装配面0.1-0.2mm，避免头部突出；轴肩部分的配合孔公差建议采用H7级，既能保证轴肩顺利插入，又不会出现过大的径向间隙导致连接松动；螺纹旋合长度需要根据被连接件的材质调整，在铝合金、塑料等低强度材质上使用时，旋合长度不小于螺纹公称直径的2倍，在钢质构件上使用时，旋合长度不小于螺纹公称直径的1.2倍，就能保证足够的连接强度，不会在设备运行的振动工况下出现松脱。

　　和普通盘头梅花螺钉相比，这款沉头带轴肩的结构在有限的安装空间内可以实现更高的连接精度，在小型光学仪器的镜筒固定、传感元件的安装座锁紧、3D打印设备的运动模组装配等对装配精度、空间占用要求较高的场景中，能够替代多颗普通螺钉的定位锁紧功能，减少零件数量，简化装配流程。槽型的深度设计经过优化，既保证了足够的批头啮合深度，避免锁付时批头脱出，又不会因为槽深过大削弱头部的结构强度，在达到额定拧紧力矩时，头部不会出现开裂、变形的问题，能够满足工业级设备的长期使用要求。
