重载型嵌入式螺纹锁紧连接衬套结构

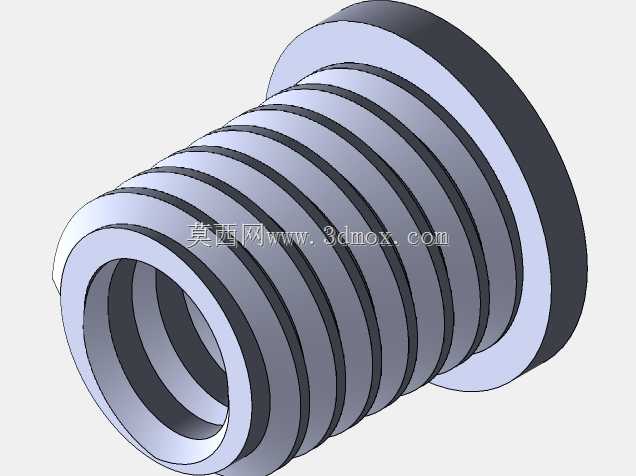

　　这款带外螺纹的中空衬套类零件，主要面向需要反复拆装、承载交变载荷的螺纹连接场景，在家具组装、小型设备机架拼接、仪器仪表壳体固定这类工况中十分常见。日常做结构设计时，经常会遇到基材强度不足，直接攻丝后多次拆装就出现滑牙、螺纹脱扣的问题，尤其是在密度板、铝合金薄板、工程塑料这类低强度基材上做螺纹连接，普通自攻螺丝或者直接攻丝的连接方式，往往两三次拆装后螺纹孔就完全失效，后期维修只能扩孔重新嵌件，维护成本很高。这款衬套的设计思路就是通过外螺纹结构嵌入基材内部，依靠自身的金属本体提供稳定的内螺纹承载面，把螺丝的锁紧力均匀分散到更大的基材接触面积上，避免局部应力集中压溃基材。从结构上看，零件整体为带法兰边的中空回转体，

　　法兰端直径大于主体螺纹段直径，安装到位后法兰端面会紧贴基材安装面，起到轴向限位的作用，避免衬套在螺丝锁紧过程中跟着转动，也能防止衬套受轴向拉力时被拉入基材内部。主体外表面采用等距梯形螺纹结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，和基材的咬合接触面积更大，嵌装后抗拔脱能力更强，即使在受振动的工况下也不容易出现松脱。内孔为连续的标准内螺纹，和常用的公制机牙螺丝适配，螺纹精度满足普通机械连接的公差要求，螺丝拧入后同轴度偏差控制在合理范围内，不会出现偏载导致的螺纹卡死问题。安装时需要预先在基材上加工对应尺寸的底孔，底孔直径略小于衬套外螺纹大径，通过专用工具将衬套旋入底孔，直到法兰端面完全贴合基材表面即可，不需要额外涂胶或者做过盈压装，

　　安装效率比普通压铆螺母更高，对安装工具的要求也更低，普通内六角扳手或者专用旋入工具就能完成作业。从安装边界来看，设计选型时需要注意基材的最小厚度要大于衬套螺纹段的有效长度，避免衬套旋入后另一端突出基材背面，影响其他零件的装配；法兰边的外径决定了安装面的承压面积，在软质基材上使用时，如果基材抗压强度过低，可以适当加大法兰边直径来降低面压，防止法兰边压入基材导致连接松动。零件的中空内孔是完全贯通的，螺丝可以从一端穿入另一端穿出，也可以作为盲孔螺纹嵌件使用，适配不同的连接结构需求，比如在家具的层板连接、设备外壳的面板固定、传感器的安装支架固定这类场景中，既可以从正面拧入螺丝做紧固，也可以从背面穿螺丝做对锁连接，使用灵活性很高。

　　做三维建模时，这类回转类零件的建模逻辑相对清晰，先通过旋转特征做出主体的基本轮廓，再分别绘制内外螺纹的牙型截面，通过扫掠或者螺纹特征生成完整的螺纹结构，最后对法兰边的锐边做倒钝处理，避免安装时划伤操作人员或者基材表面。需要注意的是螺纹起止端的收尾结构要符合机械加工的工艺要求，外螺纹的末端要做适当的收牙，避免旋入时第一牙出现错牙，内螺纹的入口端要做倒角导向，方便螺丝顺利拧入，减少螺纹对接时的卡滞问题。在实际选型应用中，这类衬套的材质一般选用碳钢做镀锌处理或者304不锈钢，碳钢版本成本更低，适合室内干燥环境下的家具、普通设备使用，不锈钢版本抗腐蚀能力更强，适合户外设备、潮湿工况下的连接场景。相比普通的压铆螺母、涨铆螺母，这种螺纹旋入式的衬套对基材的厚度适应性更广，不需要专用的压铆设备，小批量装配或者现场维修时都能快速安装，而且拆卸后可以重复使用，不会像压铆件那样拆卸后就破坏基材安装孔，后期维护更换的成本更低。在做结构设计排布安装孔位时，要注意衬套法兰边和周边零件的间隙，预留至少1mm以上的装配空间，避免法兰边和相邻的凸台、筋条发生干涉，同时要考虑安装工具的操作空间，保证旋入工具能够完全套入衬套的驱动结构，顺利完成旋入作业。
