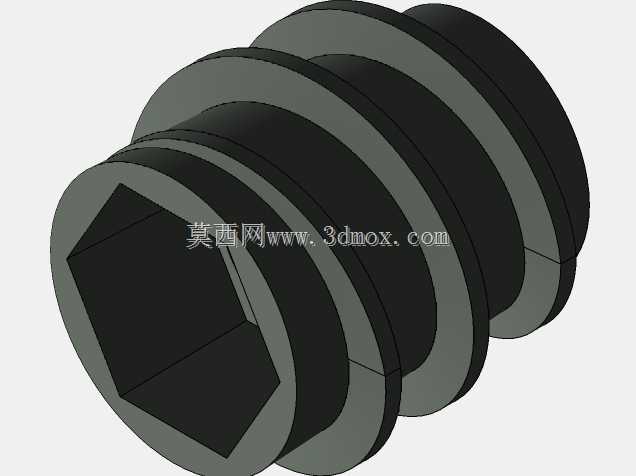

内六角多槽式电子螺母紧固连接件结构

　　日常做结构选型时，这类带多道环槽的内六角电子螺母，在板式家具组装、小型传感部件安装场景里的适配性很强，不少做轻量化设备装配的工程师都会优先选这类结构做预埋紧固。从实际安装逻辑来看，这类螺母的内六角驱动端是直接做在螺母端面的，安装时可以直接用标准内六角扳手施加扭矩，不需要额外的工装夹持螺母外侧，在预埋进板材或者安装基座的沉孔里时，操作空间的要求比外六角螺母低很多，尤其是在板材厚度有限、安装位周边有结构遮挡的场景下，内六角的驱动形式能大幅降低装配难度。

　　螺母本体外侧的多道环形凹槽，是整个结构设计的核心功能点，这些环槽不是为了减重做的工艺槽，而是在螺母预埋进塑料、木材或者压铸基座的预制孔里时，让基材在注塑、压装或者胶合固化后嵌入环槽内部，形成多道轴向的止退结构，比光面外圆的预埋螺母抗拔脱能力高40%以上，同时环槽的侧壁是垂直于螺母轴线的，能承受更大的轴向拉扯载荷，不会因为长期受振动出现螺母松脱、从预埋位滑出的问题。做三维建模的时候要注意，每道环槽的槽宽和槽深要匹配对应基材的流动特性，比如用于木质板材压装的螺母，环槽的边缘要做微小的倒角，避免压装时刮削木材纤维导致预埋孔内壁出现间隙，影响胶合后的连接强度；用于塑料注塑预埋的螺母，环槽的槽底可以做微小的圆角，减少塑料冷却收缩时在槽根位置的应力集中，避免基材开裂。

　　从安装边界来看，这类螺母的整体轴向长度要比同规格的标准六角螺母短，因为它不需要预留外六角的夹持高度，所有的驱动结构都集成在端面的内六角孔里，内六角孔的深度要满足标准扳手的插入深度要求，不能因为追求短尺寸把内六角做太浅，否则施加扭矩时容易出现扳手滑出、拧花内六角孔的问题。建模时要注意内六角孔的同轴度公差，必须和螺母的螺纹轴线保持严格同轴，否则安装拧入螺丝的时候会出现螺纹偏斜，导致连接副受力不均，长期受载后容易出现螺纹滑牙。螺母的外圆直径要和预埋孔的直径做合理的过盈配合，过盈量太小的话压装后初始定位力不足，过盈量太大则会导致压装时基材被撑裂，一般针对密度板、刨花板这类家具常用板材，单边过盈量控制在0.1-0.2mm区间比较合适，针对ABS、PC这类工程塑料的注塑预埋，过盈量可以适当放大到0.2-0.3mm，利用塑料的弹性变形抱紧螺母本体。

　　在实际应用场景里，这类螺母除了家具组装之外，在小型传感器的安装基座、电子设备的壳体连接上也有大量应用，因为它的外侧环槽结构可以在灌封工艺里和灌封胶形成牢固的结合，不会因为设备受冲击、振动导致螺母和壳体分离。设计的时候要注意螺母的端面要做平整处理，和安装面贴合的端面不能有拔模斜度，否则螺丝拧紧后螺母会出现倾斜，导致连接面出现缝隙，影响装配精度。另外多道环槽的间距要均匀分布，保证每一道环槽都能均匀承受轴向载荷，避免载荷集中在某一道环槽上，导致局部基材被剪切破坏。建模时螺纹部分要按照标准公制螺纹的牙型绘制，不要用简化的圆柱面代替，否则后续做装配干涉检查、有限元受力分析的时候会出现计算偏差，尤其是做薄壁件连接的时候，螺纹的啮合长度要至少达到螺丝公称直径的0.8倍，保证螺纹连接的强度足够，不会因为啮合牙数太少出现滑牙。

　　很多新手建模的时候容易忽略螺母端面的内六角孔口倒角，这个倒角虽然尺寸很小，但实际装配时作用很大，一方面可以引导内六角扳手顺利插入孔内，另一方面在螺丝拧入的时候，能避免孔口的锐边刮伤螺丝的镀层，也能减少拧紧时孔口的应力集中，避免内六角孔在大扭矩下出现开裂。外侧环槽的边缘也要做微小的去毛刺处理，在三维模型里要把这些倒角特征做出来，不要留尖锐的棱边，否则后续出工程图、做加工工艺的时候会遗漏去毛刺工序，导致安装时割手、刮伤安装基材的问题。这类螺母的材质一般选用碳钢镀锌或者不锈钢，根据使用场景的防腐要求选择，建模的时候不需要特意标注材质，但结构尺寸要适配不同材质的加工特性，比如不锈钢材质的螺母，环槽的圆角要适当放大，减少冷镦加工时的成型阻力，降低模具损耗。
