带侧取压口90度弯管接头结构

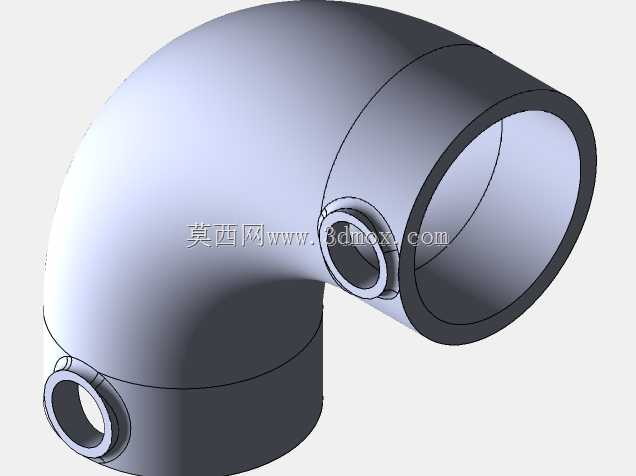

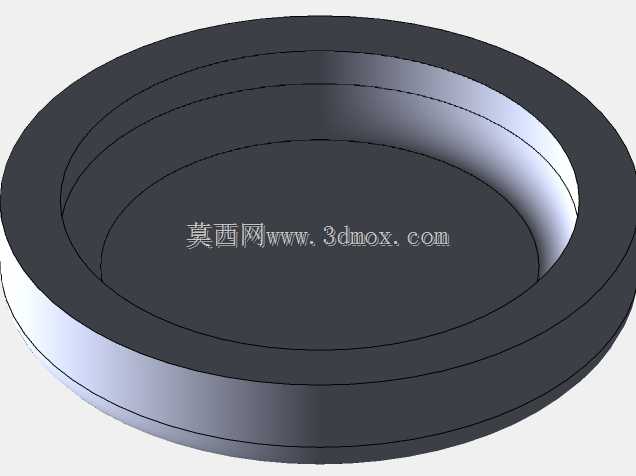

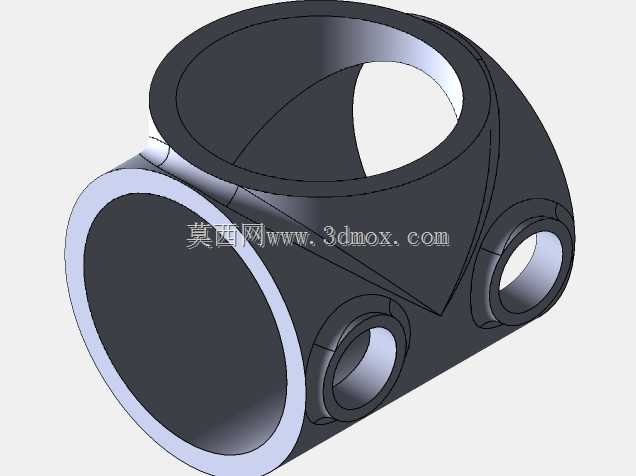

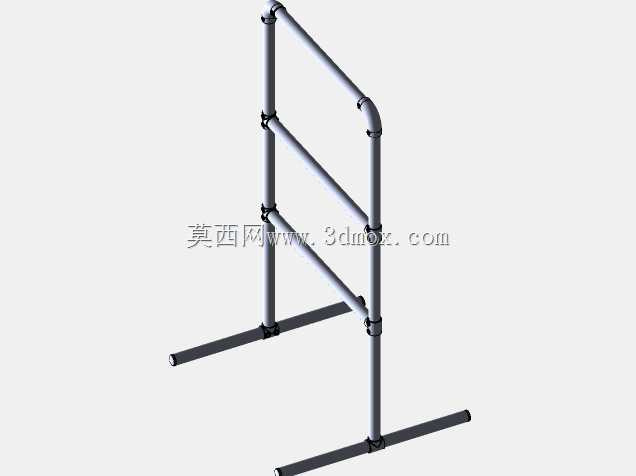

　　在工业流体输送、过程测控的管路系统里，这类带侧向接口的90度弯通结构是兼顾流向转向与参数采集的常用部件，日常在化工流体管线、暖通水循环系统、小型液压测试台架上都能见到它的应用场景。不同于普通无接口的冲压弯头，这个结构在弯管的两个直线段外壁各集成了一个同轴的小口径侧向接口，接口处做了加厚凸台处理，凸台内径与小接口贯通至弯管内部流道，可直接安装压力传感器、温度探头或者小型取样阀，不需要在直管段额外开孔焊接取压座，能减少管路焊接点位，降低现场安装的焊缝泄漏风险。从结构设计逻辑来看，弯管主体采用等径圆弧过渡，弯曲半径参考常规管路配件的通用取值，流道内壁全程做顺滑过渡处理，没有突变的台阶或者锐角，流体经过转向位置时不会产生剧烈的涡流扰动，

　　能降低管路局部压损，同时减少流体中杂质在转角位置的沉积概率，适合输送带有少量细小颗粒的流体介质。两个侧向接口的位置特意选在弯管进出口直线段的稳定流区域，避开了弯管转角处的紊流区，安装检测元件后采集到的压力、温度数据更贴近管路内流体的真实参数，不会因为紊流扰动出现数据波动过大的问题。安装边界方面，弯管两端的接口为标准圆柱对接结构，端面预留了足够的密封配合长度，可适配焊接、卡套、法兰等多种连接方式，侧向小接口的外径与内螺纹尺寸匹配常规仪表的安装规格，不需要额外加工转接头就能直接装配套件。建模过程中，主体弯管采用扫掠特征生成基础流道与外壁结构，侧向凸台采用拉伸加合并布尔运算与主体整合，接口位置的相贯线做了圆角过渡处理，避免应力集中，

　　整体壁厚根据常规管路承压标准做均匀设计，转角位置的壁厚做了小幅加厚补偿，抵消弯管成型过程中壁厚减薄带来的承压能力下降问题。实际选型使用时，需要注意侧向接口的朝向，安装时要保证检测元件的插入深度不超过流道内壁1/10管径，避免阻挡主路流体流动，同时弯管安装位置要预留足够的操作空间，方便后期对侧向接口上的仪表进行校准、更换作业。在一些对管路洁净度有要求的场景，比如纯水输送、药剂加注管路，这类集成取压口的弯管还能减少管路外接配件的数量，降低管路系统的残留死角，方便后期做管路清洗、灭菌作业。结构的尺寸公差设计上，两端对接面的同轴度、端面垂直度都参考管路配件的通用公差要求，保证现场安装时不会出现对接错位、密封面贴合不严的问题，侧向接口的轴线与主管路轴线垂直，保证检测元件安装后与流体流向垂直，采集的数据更准确。
