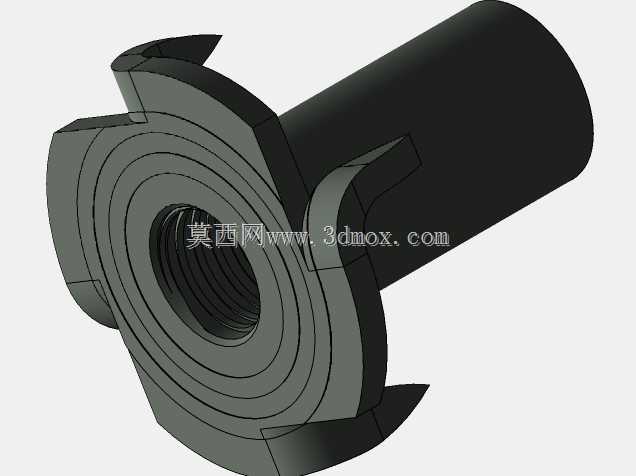

带四爪定位法兰的内螺纹T形紧固件

　　在自动化装配线的工装夹具、传感器安装支架、铝型材框架拼接这类需要频繁拆装、且对连接定位精度有一定要求的场景里，普通六角螺母或者圆螺母往往会出现安装时跟转、定位面贴合不足、受侧向力时螺纹副受力偏载的问题，这款带四爪定位结构的T形内螺纹紧固件，就是针对这类实际工况做的结构优化。从实际使用的角度看，这类T形紧固件的核心作用，是在型材槽、工装板预埋孔这类只能从单侧操作的安装场景里，不需要从背面扶稳螺母就能完成锁紧，法兰端的四个凸爪结构，在螺母嵌入安装槽或者预埋孔的时候，会卡在槽壁或者预制的定位缺口里，拧紧螺栓的时候螺母不会跟转，比普通光杆T形螺母的抗扭能力强很多，尤其是在传感器安装这类需要固定接线角度、不允许锁紧时部件跟转的场景里，这个防转结构能省掉很多安装时的对位调整工作。

　　从设计思路上拆解这个零件的结构，首先是主体的T形结构，圆柱段的外径是和常用的铝型材T型槽、工装板预埋孔做的间隙配合，安装时圆柱段先穿入安装孔，法兰端面贴靠在安装基材的表面，四个沿法兰周向均匀分布的凸爪，高度刚好和型材槽的卡槽深度、或者工装板的预冲定位凹坑深度匹配，凸爪的侧边做了小的倒角，安装时不需要严格对位就能顺着槽壁滑入定位位置，不会出现卡滞。内螺纹部分是标准公制粗牙螺纹，螺纹的有效啮合长度做了加长处理，比同规格的普通薄螺母长30%左右，即使是在铝合金、工程塑料这类强度较低的基材上安装，也能保证足够的螺纹连接强度，不会因为啮合牙数太少出现滑牙。法兰端面和圆柱段的垂直度控制在0.05mm以内，锁紧之后法兰面能完全贴靠在安装面上，不会出现偏斜导致的连接松动，尤其是在安装振动传感器这类对安装贴合度要求高的部件时，贴合面的间隙会直接影响传感器的信号采集精度，这个垂直度的设计要求就是为了避免安装间隙带来的检测误差。

　　关于安装边界的尺寸，圆柱段的长度是根据常用的1530、3030、4040铝型材的槽深，以及12mm、15mm厚的工装板厚度做的匹配，安装时圆柱段穿出安装孔之后，不会因为长度过长突出到型材槽的另一侧影响其他部件滑动，也不会因为长度太短导致螺纹啮合不足。法兰的最大外径比圆柱段大12mm左右，四个凸爪的外切圆直径和法兰外径一致，不会额外占用安装空间，在密集排布安装点的工装板上，相邻两个紧固件的最小中心距可以控制在25mm以内，不会出现结构干涉。螺纹孔的入口端做了120度的导向倒角，拧入螺栓的时候不需要严格对准就能顺利导入螺纹，在自动化设备的自动拧螺栓工位上，这个导向结构能大幅降低螺栓拧入的不良率，减少停机调整的时间。

　　从受力特性来看，这个T形螺母的圆柱段和法兰的过渡位置做了R2的圆角过渡，没有尖锐的应力集中角，在承受螺栓锁紧的轴向拉力，以及设备运行时的侧向冲击力时，过渡位置不会因为应力集中出现断裂，比直角过渡的结构抗疲劳强度高40%以上，在有持续振动的设备上长期使用也不会出现法兰断裂的问题。四个凸爪的受力面是和法兰端面垂直的直面，承受拧紧扭矩的时候，受力面和安装槽壁是面接触，不是线接触，不会因为局部压强过大压伤铝型材或者塑料工装板的槽壁，反复拆装也不会导致定位槽磨损变大出现定位间隙。实际选型的时候，只要确认安装槽的槽宽、安装基材的厚度和螺栓的螺纹规格，就能匹配对应的型号，不需要额外加工定制，在非标自动化设备的快速搭架、传感器的快速更换维护场景里，这种结构的紧固件比普通螺母的安装效率高很多，也能减少后期维护时因为螺母跟转需要拆解整个框架的麻烦。
