双页六孔卷制销轴式合页结构设计

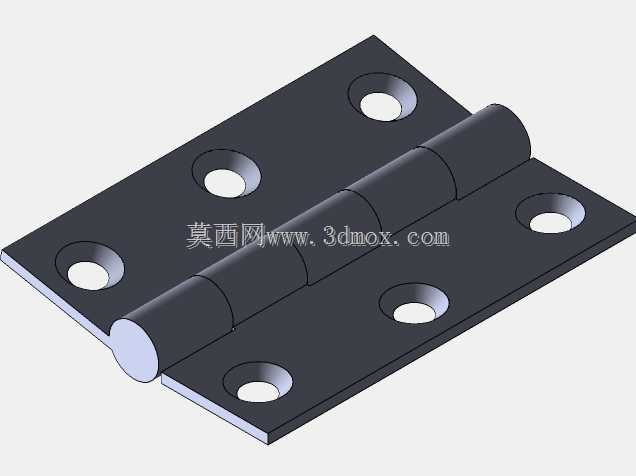

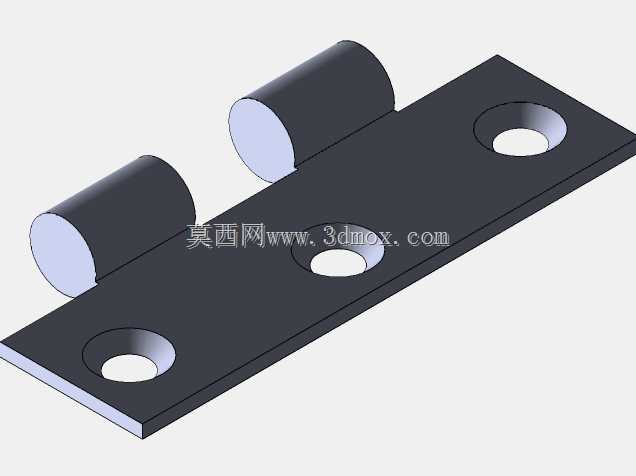

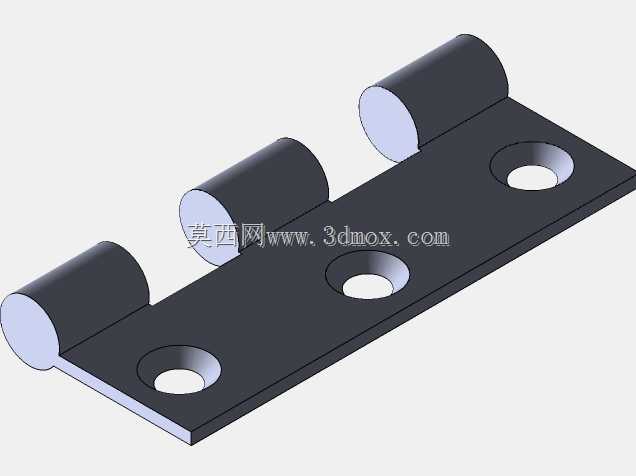

　　日常做设备护罩、机柜门板、小型舱盖的结构设计时，铰接转动副的选型往往是容易被忽略但直接影响整机使用体验的环节，这款双页式合页的结构，是我在做低压电气柜内门、小型设备观察窗铰接结构时经常参考的成熟构型。先从实际安装边界说起，这类合页的两个页片为等厚冷轧钢板冲压成型，每片页片上开设三个沉头安装孔，孔位沿页片长度方向等距排布，沉孔深度适配常用的十字盘头螺钉或沉头螺钉，安装后螺钉头不会突出页片表面，避免门板开合时与门框产生刮擦干涉。页片与中间卷制筒身采用一体弯折成型工艺，不存在焊接接缝，长期反复开合不会出现焊缝开裂的问题，中间的卷制筒为三段式交错结构，两个页片的卷边互相穿插，中间穿入销轴后形成稳定的转动副，转动间隙控制在0.1mm以内，开合过程中不会出现明显的径向窜动，也不会因为间隙过大导致门板下垂错位。

　　从应用场景来看，这类合页的适用范围覆盖了大部分需要单侧转动开合的结构连接场景，除了常规的电气柜门板、设备防护门，还可以用在小型工具箱翻盖、自动化设备的检修口盖板、试验台的活动挡板位置，甚至在一些非标工装的翻转定位结构上，也能通过多组合页并排安装的方式，承载更大重量的翻转件。设计这类合页三维模型的时候，首先要确认的是页片的厚度与承载能力的匹配关系，常规1.5mm厚的冷轧钢页片，单组合页的静态承载可以达到15kg左右，两组合页配合使用就能满足大部分30kg以内门板的铰接需求，如果是更重的结构件，可以通过增加页片厚度、加大卷制筒直径、选配直径更大的销轴来提升承载能力。

　　建模过程中需要特别注意几个容易出错的结构细节：首先是卷制筒的同轴度，三个交错的卷边必须保证内孔轴线完全重合，否则穿入销轴后会出现转动卡滞，甚至无法装配的问题；其次是页片开合的角度限位，常规结构下这类合页的最大开合角度可以达到180度，两个页片可以完全展平，如果实际使用场景需要限制开合角度，比如门板只能打开90度，就需要在页片对应位置增加限位凸台，或者在门框处加装限位挡块，避免开合角度过大导致门板碰撞周边设备；另外沉头孔的角度要匹配标准沉头螺钉的锥度，通常采用90度沉孔，安装后螺钉头可以完全沉入页片，保证连接面平整。

　　从安装适配的角度来说，这类合页的安装方式非常灵活，既可以采用明装方式，直接将页片通过螺钉固定在门板和门框的外表面，安装过程不需要在板材上开复杂的嵌槽，适合现场改装或者后期维护更换；如果对外观平整度要求较高，也可以在门板和门框的对应位置铣出与页片厚度一致的沉槽，将合页页片嵌入槽内安装，安装后合页表面与板材表面齐平，整体外观更整洁，也不容易积灰。在做装配校核的时候，要注意预留合页转动时的避让空间，尤其是卷制筒突出页片表面的高度，要保证门板开合过程中，卷制筒不会和门框的侧边产生碰撞，通常在门框与门板的拼接处预留1-2mm的装配间隙，就可以满足转动避让需求。

　　实际选型使用的时候，还要考虑使用环境的腐蚀问题，如果是在户外设备或者有腐蚀性介质的车间使用，页片表面需要做镀锌或者喷塑处理，销轴可以选用不锈钢材质，避免长期使用出现锈蚀导致开合卡滞；如果是在洁净室或者食品加工设备上使用，整体可以采用304不锈钢材质加工，表面做抛光处理，不容易积留污渍，也符合卫生要求。这类铰接结构的可靠性非常高，只要安装时保证两个合页的转动轴线完全同轴，正常使用情况下的开合寿命可以达到数万次，基本可以做到与设备同生命周期，不需要频繁更换维护。
