蝶形黄油加注调节丝杆结构设计

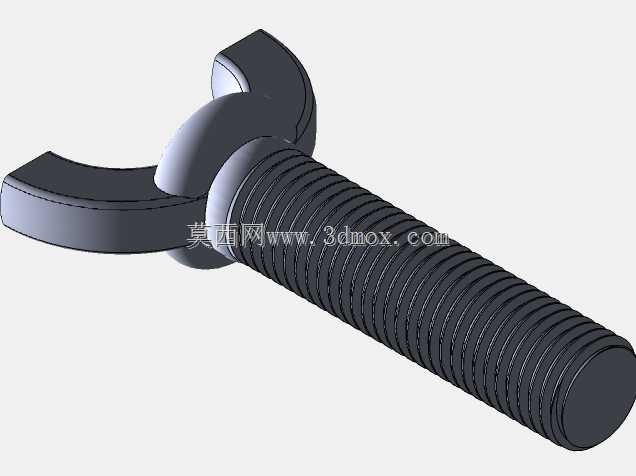

　　在设备润滑维护场景中，这类带蝶形头部的丝杆常被用于黄油加注装置的行程调节与位置锁定环节，区别于常规外六角或内六角螺栓，它无需借助额外扳手类工具，操作人员徒手即可完成拧紧与松脱动作，在需要频繁调整注油位置、定期拆解维护的润滑点位上，能大幅降低操作的工具依赖，提升日常维保的作业效率。从结构设计逻辑来看，这款丝杆的头部采用对称蝶翼式造型，两翼的圆弧过渡完全贴合人手拇指与食指的施力角度，边缘做了倒钝处理，避免徒手操作时的锐边划伤，头部与杆部的衔接位置做了加大圆角过渡，能分散拧紧时的应力集中，避免频繁受力后头部与杆部衔接处出现断裂失效。杆部采用全牙外螺纹设计，螺纹牙型遵循普通公制螺纹的标准参数，牙侧的表面粗糙度控制在合理区间，

　　既保证螺纹旋合时的顺畅度，也能在锁紧状态下提供足够的静摩擦力，避免设备运行过程中受振动影响出现松退。实际应用中，这类丝杆常配套在手动黄油枪的出油调节机构、设备集中润滑系统的注油嘴固定支架、小型工装夹具的顶紧调节位置上，在安装边界上，需要预留出蝶形头部的旋转操作空间，两翼的最大回转直径要大于杆部螺纹公称直径的2.5倍，安装时对应的螺纹孔深度要大于丝杆旋入长度至少1.5倍螺距，保证螺纹啮合的牙数足够，承受轴向载荷时不会出现滑牙失效。设计建模过程中，螺纹部分采用扫描切除的方式生成真实牙型，而非装饰性贴图纹理，能直接用于后续的干涉检查、装配模拟，头部的蝶翼曲面做了曲率连续处理，在做3D打印样件验证或者开模量产时，不会出现曲面褶皱、

　　脱模卡滞的问题。杆部末端做了小角度倒角，方便安装时快速对准螺纹孔，避免首牙对不准造成的螺纹磕碰损伤。在受力特性上，这类丝杆主要承受轴向的顶紧力与小范围的径向剪切力，不适合用于大载荷的结构连接场景，选型时需要根据实际的顶紧载荷匹配对应的螺纹公称直径，蝶翼的厚度也要随螺纹直径同步调整，保证徒手施力时头部不会出现变形。很多小型自动化设备的润滑点位维护空间狭窄，常规扳手无法伸入操作，这种手拧式的蝶形丝杆刚好适配这类受限空间的操作需求，不需要预留扳手的摆动空间，只需要留出手指捏持的操作余量即可完成松紧调节。建模时对头部与杆部的衔接位置做了局部加厚处理，对应实际加工时的冷镦成型工艺，能减少加工过程中的材料应力残留，提升零件的整体结构强度，螺纹的收尾段做了退刀槽结构，适配车削加工或者滚丝加工的工艺要求，避免螺纹收尾处的不完整牙型影响装配顺畅度。
