做传感配套安装结构设计的工程师大多接触过这类双侧带锁紧位的螺纹杆件,不少人在做小行程位移检测、张力传感配套安装时,都曾为找合适的锁紧调节件费过功夫——普通全螺纹螺杆要么锁紧时容易偏斜,要么调节后没有双侧锁止位,设备运行受振动影响容易出现位置偏移,直接导致传感检测数据漂移,轻则需要反复校准工位,重则触发设备误停机影响产线节拍。这款M8规格的双侧螺母配套螺纹杆,正是针对这类小载荷传感安装场景做的结构优化,杆身全程采用标准公制M8三角螺纹,牙型角60度,和常规M8六角螺母、薄型锁紧螺母完全适配,不需要单独定制非标螺母,车间现有标准件库就能直接调取配套锁紧件,能大幅减少装配时的零件筹备周期。
从实际使用场景来看,这类杆件最常出现在光电传感器、张力传感器、微型位移传感器的安装调节工位上,比如包装机的走膜张力检测工位,需要把张力辊的安装座通过螺纹杆连接到传感端,通过旋转杆身调整初始张力值,调整到位后在安装座两侧分别旋紧螺母,就能把位置完全锁死,哪怕设备高速运行产生持续振动,双侧的锁紧力也能抵消螺纹间隙带来的窜动,不会出现张力值漂移导致的走膜跑偏、包装封边错位问题。还有小型自动化设备的位置挡块调节,用这类杆件配合两个锁紧螺母,就能在杆长范围内任意调整挡块的轴向位置,比单螺母顶紧的结构可靠性高很多,不需要额外加工顶丝孔,装配调整的效率能提升不少。

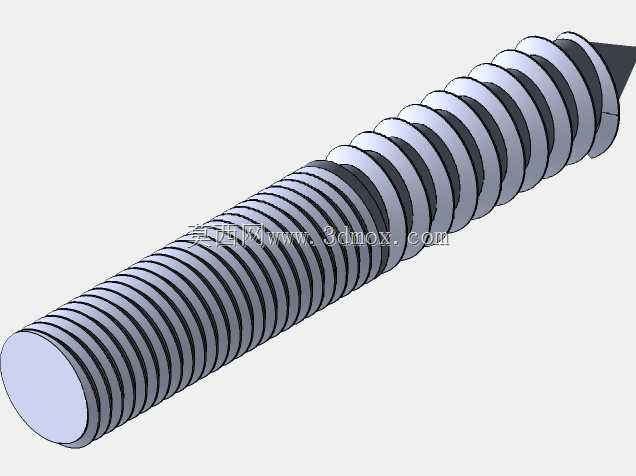

设计这款结构的时候,首先考虑的是螺纹的加工工艺性,杆身采用等直径全螺纹结构,不管是采用滚丝工艺批量加工,还是数控车削单件打样,都不需要复杂的走刀路径,原材料直接选用常规的45号冷拉圆钢,毛坯直径控制在7.8mm左右,滚丝后螺纹大径刚好能稳定在7.9-8.0mm的M8标准公差范围内,表面粗糙度能达到Ra3.2,完全满足普通传动和锁紧的使用要求,如果是有防腐需求的食品、医药类设备场景,也可以直接替换成304不锈钢材质,螺纹参数不需要做任何调整,标准件的适配性完全不受影响。杆的一端做了小角度的倒角导向,装配时螺母可以顺着倒角顺利旋入,不会出现螺纹错牙刮伤的问题,另一端如果是需要插入安装孔的场景,也可以根据实际安装需求加工成平端或者带导向锥的结构,现有模型的基础结构预留了足够的修改余量,不需要从零开始建模。
从安装边界尺寸来看,这款杆件的螺纹公称直径8mm,配套的安装过孔建议加工成8.5-9mm,给杆身预留少量的调整间隙,避免加工误差导致杆身穿装困难;两侧锁紧时,每侧建议预留至少2个牙距的螺纹旋合长度,也就是单颗螺母的旋合长度不低于5mm,这样才能保证足够的锁紧力,不会因为振动出现松脱。如果是用于传动场景,比如带动小型传感器做直线位移,杆身的直线度公差建议控制在0.1mm/100mm以内,避免传动过程中出现卡滞,影响传感检测的精度。和普通全螺纹螺杆不同的是,这款结构专门针对双侧锁紧的使用场景做了牙距的一致性优化,整根杆身的螺距误差控制在0.02mm以内,两侧螺母锁紧时不会出现因为螺距累积误差导致的锁紧力不均问题,哪怕是频繁调整位置的工位,反复松紧螺母也不会出现螺纹滑牙的情况。
不少刚入行的结构工程师做这类调节锁紧结构时,容易忽略螺纹旋合长度的问题,直接用薄螺母单侧锁紧,结果设备运行一段时间就出现位置偏移,其实在有振动的工业场景下,双侧对顶锁紧的防松效果比单螺母加弹簧垫圈的效果更可靠,尤其是这种小直径的螺纹杆件,双螺母锁紧产生的对顶力能完全消除螺纹配合的径向间隙,哪怕没有额外的防松胶、防松垫片,也能满足大部分工业场景的防松要求。这款模型在建模时就还原了真实螺纹的牙型结构,不是用贴图做的示意螺纹,做装配干涉检查时可以直接和标准M8螺母做配合验证,不需要再单独修改螺纹部分的结构,导入装配体后就能直接模拟锁紧调节的运动过程,检查安装空间是否足够,螺母旋紧时会不会和周边的结构件产生干涉。
在做设备维护时,这类标准螺纹的杆件更换也非常方便,不需要专门测绘定制,只要测量杆身总长度,用标准M8全螺纹螺杆配合两个螺母就能临时替换,不会因为非标零件损坏导致设备长时间停机。对于三维建模从业者来说,这款模型的螺纹特征建模逻辑也可以直接复用,做其他规格的双侧锁紧螺杆时,只要修改螺纹公称直径、螺距和杆身长度参数,就能快速生成对应规格的模型,不需要重新绘制螺纹牙型的扫描路径,能节省不少重复建模的时间。实际选型时,只需要根据安装工位需要的调节行程确定杆身总长度,预留出两侧螺母的锁紧空间即可,不需要额外做结构定制,适配性非常强。
