蜗轮蜗杆减速机动画演示三维结构设计

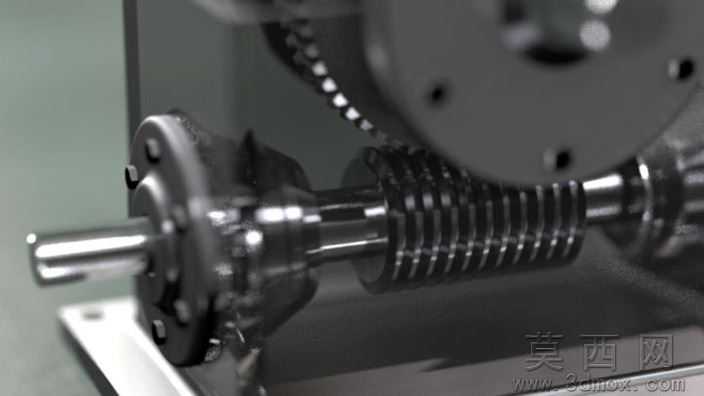

本作品为蜗轮蜗杆减速机的三维动画演示模型，建模阶段严格遵循机械设计规范，针对减速机核心传动结构进行1:1比例还原，首先完成输入轴、蜗杆段、蜗轮组件、输出连接法兰、支撑轴承位、安装基座等核心零件的独立建模，建模过程中对蜗杆的齿形螺旋升角、蜗轮的齿廓啮合曲面进行精准参数化绘制，保证齿面啮合间隙符合通用减速机的装配公差要求，避免出现传动干涉问题。材质渲染阶段针对不同零件的实际工业材质进行区分设置：金属传动轴、蜗杆蜗轮主体采用高反光铬钢材质，调整表面粗糙度参数模拟精加工金属表面的细腻反光效果，安装基座采用铸铁哑光材质，搭配细微的表面颗粒质感还原铸造件的真实外观，紧固件、连接法兰边缘做轻微倒角处理，还原机械加工的工艺细节。结构设计上完整复现单级蜗轮蜗杆减速机的传动逻辑：输入轴与蜗杆为一体化加工结构，通过两端深沟球轴承支撑在基座腔体内部，蜗轮与输出轴通过平键实现周向固定，输出轴端伸出基座外侧设计有连接法兰盘，可直接对接负载设备，基座上下部分设计有定位销孔与螺栓连接位，还原真实产品的装配拆分逻辑。动画制作阶段按照实际传动比设置蜗杆与蜗轮的转速匹配关系，蜗杆连续回转时带动蜗轮做低速减速输出，动画过程中可清晰观察到齿面的啮合接触过程，直观展示蜗轮蜗杆传动大减速比、运行平稳、可实现反向自锁的结构特性，镜头采用多角度运镜，分别展示整体外观、输入输出端连接结构、内部齿部啮合细节，可用于机械原理教学、产品结构展示场景。整个建模过程严格控制零件间的装配约束关系，所有转动副均添加合理的自由度限制，动画运行过程无零件穿模、错位问题，材质光影经过多轮调试，金属零件的明暗过渡自然，不同材质的质感区分清晰，能够直观呈现蜗轮蜗杆减速机的内部构造与传动原理，帮助观看者快速理解这类减速设备的工作逻辑与结构特点。
