床体连接L型直角固定角码结构

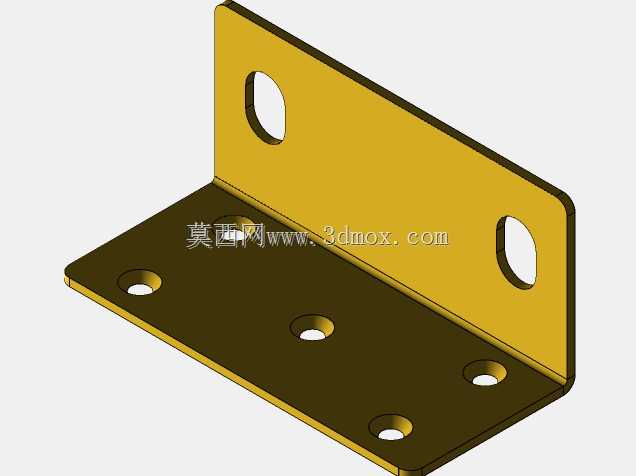

　　日常做家具结构配套设计时，这类L型折弯角码是床架拼接环节绕不开的基础连接件，多数排骨架与床帮、床腿与床框的垂直受力点位，都会用到这类冲压成型的金属固定件来补强连接强度，避免木质构件直接锁螺丝出现的握钉力不足、长期受力开裂的问题。从结构形态来看，该角码采用等厚冷轧钢板一次折弯成型，两个垂直的安装面分别承担不同方向的受力传递：垂直立面设置两个长圆孔，水平底面设置四个等距排布的圆孔，这种孔位搭配是实际安装场景反复验证后的合理设计——立面的长圆孔可以抵消床架木质构件的加工公差，安装时可以上下微调对齐预装的螺丝点位，不用强行掰动构件对位，降低现场安装的难度；底面的四个圆孔则承担主要的垂直载荷传递，将床面承受的人体重量、

　　床垫静载荷均匀分散到床框的横向支撑构件上，避免单点受力集中导致的连接失效。做这类零件的三维建模时，首先要确定折弯内R角的取值，常规2mm厚度的冷轧钢板折弯，内R取0.5倍板厚即可，既符合钣金冲压的工艺要求，也不会因为折弯R角过大导致两个安装面贴合时出现缝隙，影响连接的紧密性。孔位的排布需要提前匹配市面常规床架的木方尺寸，水平安装面的宽度要适配40mm宽度的床帮木方，四个安装孔的中心距要避开木方的边缘，保证螺丝锁入后有足够的木材握裹长度，不会因为孔位太靠边导致木方劈裂；垂直立面的两个长圆孔长度控制在12mm左右，足够覆盖±5mm的安装对位误差，同时长圆孔的宽度要适配M6规格的自攻螺丝或者机丝螺丝，满足不同安装场景的紧固件选型需求。

　　实际应用中，这类角码不会外露在家具的可视面，全部隐藏在床架的拼接缝隙内部，所以表面处理采用常规的彩锌钝化即可，既能满足室内使用环境的防锈要求，也不用额外做外观面的喷涂处理，控制零件的生产成本。设计时还要注意折弯边的工艺缺口处理，在两个面的折弯交汇位置，要预留微小的让位缺口，避免折弯时钢板材料挤压形成凸起，导致安装时角码无法完全贴紧构件表面，出现连接松动的隐患。从受力角度分析，这类角码主要承受垂直方向的剪切力与小幅的侧向拉力，床体使用过程中人员上下床产生的动载荷，会通过床板传递到排骨架，再经这类角码分散到整个床框的支撑结构上，所以建模时要校核钢板厚度的选型，常规家用床的角码选用2mm厚冷轧板即可满足承重要求，如果是用于高低床、

　　承重较大的排骨架结构，可以将板厚提升到2.5mm，同时加大孔位对应的螺丝规格，进一步提升连接可靠性。很多新手设计师做这类五金件建模时，容易忽略安装时的工具操作空间，比如水平底面的孔位距离折弯边的尺寸，要预留出电动螺丝刀批头的操作空间，不能把孔位设计得太靠近折弯立边，否则安装时批头会被立边挡住，无法垂直锁入螺丝，不仅降低安装效率，还会因为螺丝斜向锁入导致连接强度下降。另外，所有孔位都要做反向的沉孔倒角处理，避免螺丝锁入后钉头突出零件表面，顶到贴合的木构件表面，导致两个连接面之间出现缝隙，长期使用后产生异响。这类角码除了床架连接之外，也可以用于柜体的直角拼接、桌椅腿的连接补强等场景，只要是两个垂直构件需要刚性连接的位置，都可以通过调整孔位排布、外形尺寸来适配对应的安装需求，属于通用性极强的五金连接件品类。建模过程中要严格遵循钣金件的设计规范，所有折弯扣除值要匹配选定的板材厚度与折弯刀具参数，保证展开后的下料尺寸准确，冲压折弯后成品的安装尺寸符合设计要求，不会出现孔位错位、两个面垂直度不达标的问题。
