十字槽侧孔内螺纹圆柱连接紧固件

　　这类带十字槽的侧孔内螺纹圆柱连接件，在家具组装、小型传感部件装夹、轻型工装快拆结构里的应用频次很高，很多做小型设备结构设计的工程师，在需要垂直方向锁紧、同时要兼顾侧面走线或者侧向顶紧的场景里，都会优先考虑这类结构的紧固件。从实际使用场景来看，它不需要额外的焊接或者粘接工序，仅靠标准螺纹配合就能完成两个垂直方向构件的锁紧固定，在板式家具的隐形连接结构里，这类零件可以替代传统的偏心轮连接件，外露结构更少，组装后的外观平整度更好；在传感器安装支架上，它可以同时完成支架杆的径向固定和轴向锁紧，不需要额外增加顶丝零件，减少装配环节的零件数量。

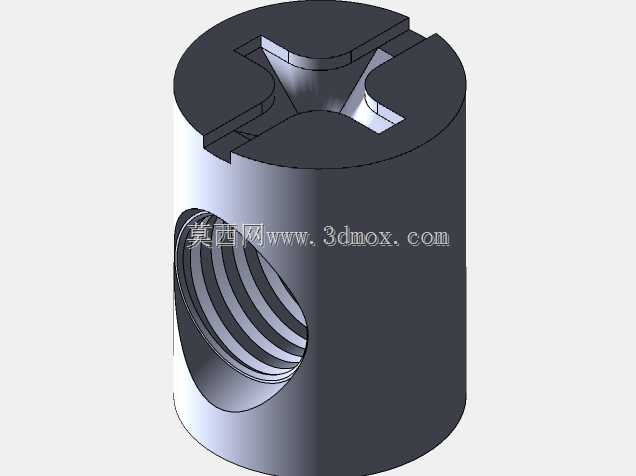

　　从功能特性上看，这个零件的主体为圆柱外形，外圆面没有额外的凸起结构，安装时可以直接嵌入对应直径的预制安装孔内，不需要加工复杂的异形沉台，对安装孔的加工精度要求更低，普通的钻孔工序就能满足安装基准要求。零件上端加工的十字槽结构，是为了适配通用的十字螺丝刀工具，装配时不需要定制专用的工装夹具，现场组装人员用常规工具就能完成拧紧操作，降低了装配的工具门槛。侧面的通孔加工有连续的标准内螺纹，这个螺纹孔的轴线和圆柱主体的轴线垂直相交，用来穿装对应规格的螺杆或者调节杆，螺纹的有效啮合长度经过设计，既保证足够的锁紧力，又不会因为螺纹过长导致拧入时的阻力过大，同时螺纹孔的入口处做了微小的倒角处理，避免螺杆拧入时出现螺纹错牙的情况，也能去除机加工产生的毛刺，防止装配时刮伤螺杆表面的镀层。

　　从设计思路层面拆解这个零件的结构，首先是确定圆柱主体的外径尺寸，这个尺寸需要和安装场景里的预制孔做间隙配合，单边间隙控制在0.05mm到0.1mm之间，既保证安装时可以顺利推入孔内，又不会因为间隙过大导致装配后出现晃动。圆柱主体的高度尺寸，要匹配被连接件的总厚度，保证上端十字槽露出安装面的高度不超过1mm，避免突出部分影响后续的盖板安装或者外观平整性。上端十字槽的深度设计，需要满足螺丝刀插入后的啮合深度要求，槽深过浅会导致拧紧时出现打滑、拧坏槽口的问题，槽深过深则会削弱零件上端的结构强度，在大扭矩拧紧时容易出现上端开裂的情况，一般槽深控制在圆柱主体高度的六分之一左右，就能兼顾强度和工具啮合的需求。侧面内螺纹孔的位置，设计在圆柱主体高度的中间位置，保证螺纹孔上下两侧的壁厚均匀，不会出现一侧壁厚过薄导致受力时变形的问题，同时螺纹孔的轴线和圆柱主体轴线的垂直度公差控制在0.02mm以内，避免螺杆拧入后出现偏斜，影响锁紧后的受力均匀性。

　　在安装边界的考量上，这类零件的安装孔深度需要比圆柱主体的高度大0.2mm左右，保证零件可以完全沉入孔内，不会出现顶起上层面板的情况。侧面螺纹孔对应的安装位置，需要预留足够的螺杆穿装空间，螺杆拧入后伸出螺纹孔的长度不能超过被连接件的厚度，避免突出的螺杆刮伤周边的管线或者操作人员。零件的材质一般选用碳钢做表面发黑处理，或者选用不锈钢材质应对潮湿的使用场景，不同材质的锁紧扭矩有明确的范围，装配时不能超过额定扭矩，否则会导致内螺纹滑牙或者圆柱主体胀裂，破坏安装孔的结构。在做三维建模的时候，需要重点注意十字槽和内螺纹孔的相交处的结构处理，两个特征相交的位置要做合理的工艺圆角，避免出现应力集中的问题，同时建模时的螺纹特征如果是用于加工生产，需要明确标注螺纹的公差等级，一般选用6H级的内螺纹公差，就能满足常规的装配需求，如果是用于3D打印的样件验证，可以适当放大螺纹的间隙，避免打印过程中的材料膨胀导致螺纹无法配合。
