全螺纹内六角圆柱头螺栓结构设计

　　在各类机械装配场景中，全螺纹内六角螺栓是应用频次极高的紧固元件，从仪器仪表内部的小型模组固定，到自动化设备的机架拼接、工装夹具的组件锁紧，都能见到这类紧固件的身影。不同于半螺纹螺栓仅在杆部末端加工螺纹的结构，全螺纹设计的螺栓杆部全程布有连续螺纹牙型，在需要调整锁紧位置、或者被连接件总厚度存在小幅公差波动的装配场景下，全螺纹结构能提供更灵活的锁紧行程，无需额外搭配垫片调整咬合长度，尤其适合多层薄板叠装的连接工况——这类场景下被连接件的总厚度往往在小范围内浮动，全螺纹杆身可以保证无论叠装厚度如何变化，螺母或者内螺纹孔都能与螺栓杆部的螺纹充分咬合，避免出现半螺纹螺栓光杆段卡滞、无法拧到位的问题。

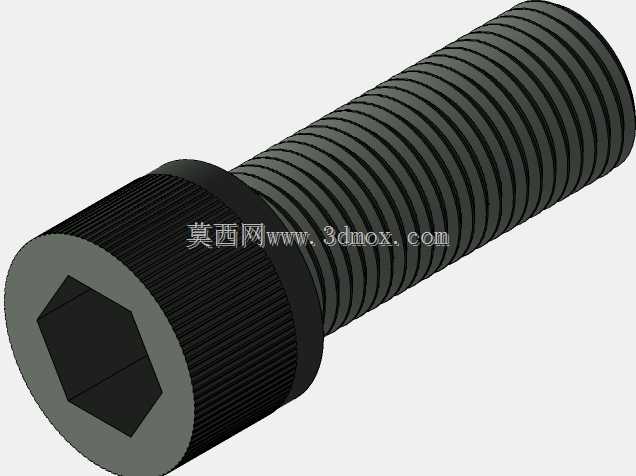

　　这款内六角螺栓的头部采用圆柱头设计，头部外圆加工有细密的滚花纹理，这处细节设计并非冗余结构：在手动预拧螺栓的操作环节，滚花面能增加手指与螺栓头部的摩擦力，方便操作人员徒手将螺栓拧入内螺纹孔2-3牙，避免刚入牙时螺纹歪斜造成的错牙、滑牙问题，尤其是在仪器仪表内部狭小的装配空间里，很多时候无法第一时间使用内六角扳手，徒手预拧的操作便利性直接影响装配效率。头部的驱动结构采用标准内六角凹孔，相比十字槽、一字槽的驱动形式，内六角孔能承受更大的拧紧扭矩，拧紧时扳手与凹孔的六个面全面接触，应力分布更均匀，不容易出现槽口打滑、拧秃的问题，适合需要较大预紧力的连接场景；同时内六角驱动的螺栓可以沉入被连接件的沉孔内安装，装配完成后螺栓头部不会突出零件表面，既可以避免突出的头部剐蹭操作人员、干涉周边运动部件，也能让设备外表面更平整美观，在对外观平整度有要求的仪器外壳、设备护板装配场景中，这种沉装的特性是外六角螺栓无法实现的。

　　从设计逻辑上看，这款螺栓的螺纹牙型采用标准公制三角螺纹，牙型角60度，牙顶与牙底均做了微小的圆弧过渡处理，这处细节是为了降低螺纹连接的应力集中系数——螺栓在承受轴向预紧力和工作载荷时，牙底是应力集中的高发位置，圆弧过渡可以有效分散牙底的应力峰值，提升螺栓的抗疲劳性能，在设备存在振动、交变载荷的工况下，能降低螺纹段断裂失效的概率。螺栓头部与杆部的衔接位置加工有退刀槽结构，退刀槽的直径略小于螺纹小径，既可以保证螺纹加工到头部位置时不会出现乱牙，也能让螺栓头部的支撑面与被连接件表面完全贴合，避免螺纹末端的不完整牙型垫在头部支撑面下，造成锁紧时螺栓歪斜、支撑面接触应力不均的问题。

　　在安装边界方面，这款螺栓的头部外径、内六角孔对边尺寸、螺纹公称直径均遵循通用紧固件的尺寸规范，设计选型时，需要在被连接件上加工对应尺寸的沉孔，沉孔深度要略大于螺栓头部高度，保证头部能完全沉入；沉孔的内径要比螺栓头部外径大0.2-0.5mm，给螺栓安装预留微小的调整余量，避免孔位加工存在位置公差时螺栓无法装入。被连接件的通孔直径要比螺纹公称直径大0.1-0.3mm，通孔过大容易造成螺栓装配后歪斜，影响连接的同轴度，通孔过小则会让杆部与孔壁产生不必要的摩擦，甚至无法穿入。在拧紧扭矩的选择上，要根据螺栓的材质强度等级匹配对应的扭矩值，避免扭矩过大造成螺纹滑牙、螺栓杆部拉伸断裂，也要避免扭矩过小导致预紧力不足，设备运行过程中螺栓受振动松脱。

　　在实际设备运维场景中，全螺纹内六角螺栓的拆装便利性也优于很多其他紧固件，因为内六角扳手可以做成L型，在空间狭小的位置可以使用短边插入内六角孔，转动长边完成拧紧或者拆卸，相比外六角扳手需要的操作空间更小，很多设备内部结构紧凑的位置，只有内六角螺栓能完成装配。同时全螺纹的设计让螺栓在拆卸后可以重复使用的场景更多，只要螺纹牙型没有出现损伤，不同厚度的连接位置都可以通用，减少了备件的储备种类，对于设备维护人员来说，不用根据不同连接厚度准备多种长度规格的半螺纹螺栓，全螺纹螺栓的适配性更强。
