带垫六角法兰面锁紧螺母结构设计

　　在各类机电设备、工装夹具、输送线体、汽车底盘结构的螺纹连接场景中，法兰螺母是应用频次极高的防松紧固件，区别于普通六角螺母，其自带的一体式法兰盘结构无需额外搭配平垫使用，能有效分散螺纹副锁紧时对被连接件表面的压应力，避免软质基材、薄壁钣金件在长期锁紧状态下出现压溃、表面凹陷的问题。

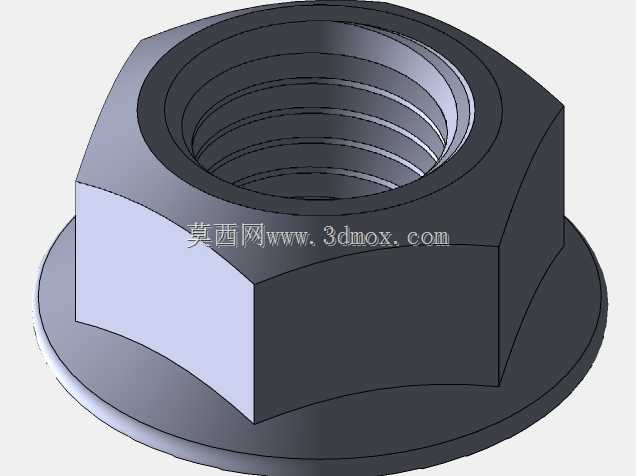

　　从结构设计逻辑来看，这款法兰螺母的主体分为六角驱动段与法兰承压段两部分，六角驱动段的对边尺寸遵循常规公制外六角紧固件的公差标准，可适配普通开口扳手、套筒、电动拧紧工具的夹持需求，棱角处做了微小的倒钝处理，既避免热处理及电镀过程中出现应力集中开裂的问题，也能减少装配过程中棱角划伤操作人员手部的风险。法兰盘与六角段的衔接位置采用圆弧过渡，避免截面突变带来的强度薄弱点，在承受交变振动载荷时，过渡位置不会因为应力集中出现断裂失效。法兰盘的承压面并非完全平整的平面，设计时预留了极微小的内凹倾角，当螺纹副拧紧时，法兰面外侧会先与被连接件表面接触，随着锁紧力矩增大，法兰面产生微变形实现更大面积的紧密贴合，相比平垫与螺母分体的结构，一体式法兰不会出现垫片跟转、刮伤被连接件表面涂层的问题，在有导电要求的连接场景中，这种紧密贴合结构还能有效降低接触电阻，避免大电流通过时连接位置发热。

　　内螺纹的设计严格遵循普通公制螺纹的公差标准，螺纹牙型角为60度，牙侧的表面粗糙度控制在合理区间，既能保证与配套螺栓旋合时的顺畅度，不会出现卡滞、滑牙的问题，也能保证足够的螺纹啮合接触面积，在额定锁紧力矩下螺纹牙不会出现剪切失效。针对不同的应用场景，这类法兰螺母还可在法兰承压面加工防滑齿纹，不过这款光滑面的法兰螺母更适用于被连接件表面有喷涂、阳极氧化层的场景，不会因为齿纹压破表面防护层带来锈蚀隐患。

　　从安装边界来看，选型时需要注意法兰盘的外径尺寸比同规格普通六角螺母的对边尺寸更大，在布局密集的螺纹连接位置，需要提前预留足够的法兰盘容纳空间，避免相邻螺母的法兰面出现干涉，同时要核算法兰面的承压面积与被连接件的许用压应力，当被连接件为铝型材、塑料件等软质材料时，若锁紧力矩较大，仍需评估是否需要额外增加更大直径的垫片分散压力，不过在常规的钢构件连接场景中，自带的法兰盘完全可以满足承压需求。

　　在实际设备运维过程中，这类法兰螺母的防松表现优于普通螺母加平垫的组合，因为一体式结构不存在垫片与螺母之间的相对滑动，在振动幅度较大的工程机械、自动化设备往复运动机构上，搭配螺纹胶使用可以实现长期可靠的锁紧效果，减少设备运维过程中紧固件复紧的工作量。建模过程中需要重点关注螺纹收尾段的结构，不能将螺纹直接延伸到螺母与法兰的衔接位置，要预留足够的退刀距离，同时法兰盘的厚度要根据螺纹规格匹配，保证在额定锁紧力矩下法兰不会出现翘曲变形，六角段的高度也要满足螺纹啮合的最小长度要求，避免螺纹啮合圈数不足导致连接失效。
