开口梅花两用扳手工业级手动工具结构设计

　　在设备装配、产线运维、机加工装夹、户外工程检修等各类涉及螺纹紧固件拆装的场景里，两用扳手是一线作业人员随身携带的基础工具，相比单一功能的开口扳手或梅花扳手，这类组合结构的工具能减少工具携带数量，适配不同操作空间下的螺栓螺母拆装需求。从实际作业的适配性来看，开口端适合在紧固件顶部操作空间不足、需要从侧面卡入螺栓的场景，比如设备框架侧面的螺栓紧固、管路排布密集区域的螺母调整，开口端的U型结构可以快速滑入螺栓两侧，不需要从螺栓端部套入，能大幅提升狭窄空间的作业效率；而梅花端的十二角内圈结构，和螺栓六角头的接触面积更大，受力均匀分布在多个接触面上，在拆卸锈蚀、紧固力矩要求较高的螺栓时，不容易出现打滑、螺栓棱角磨圆的问题，适合大扭矩的紧固或拆卸作业。

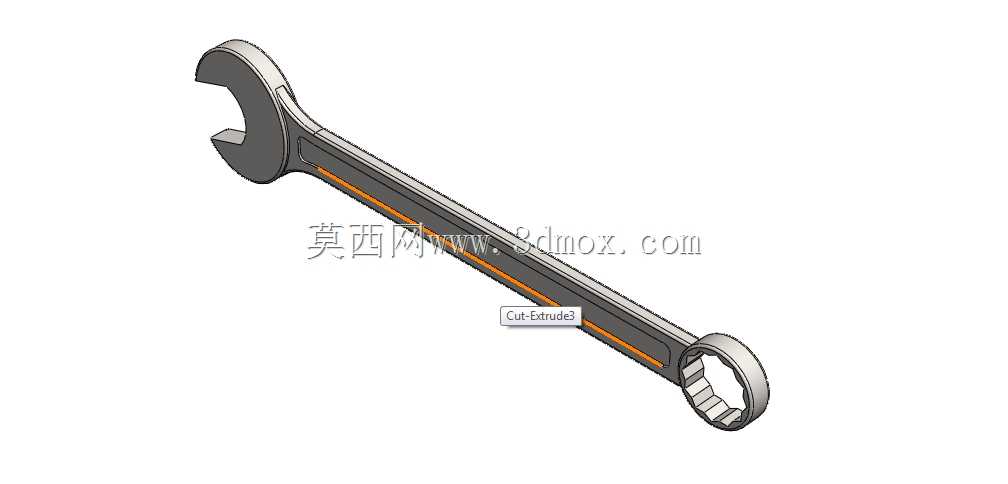

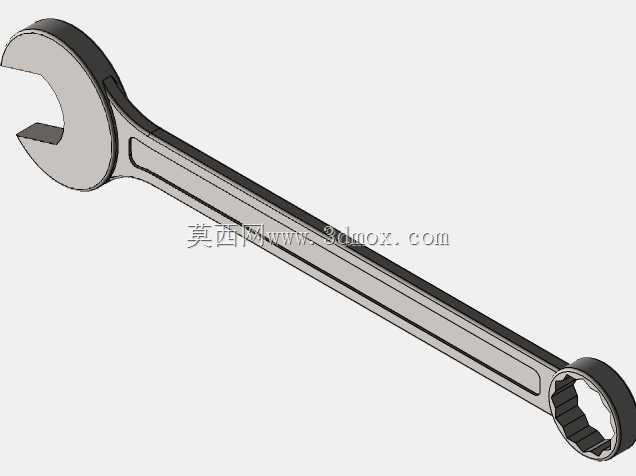

　　这款两用扳手的结构设计充分考虑了长期手动作业的受力特性，整体杆身采用等强度设计思路，从头部到尾端的截面厚度逐步过渡，既保证了头部受力区域的结构强度，避免大扭矩作业时出现头部断裂、开口变形的问题，又不会因为整体过于厚重增加工具自重，降低长时间手持作业的疲劳感。杆身两侧的凹槽结构并非单纯的装饰设计，一方面可以在不降低杆身抗弯、抗扭强度的前提下减少材料用量，控制工具整体重量，另一方面凹槽形成的加强筋结构能提升杆身的抗形变能力，在施加较大扭矩时杆身不会出现明显的弯曲变形，保证力矩的有效传递。手柄末端的梅花头采用环形封闭结构，相比开口结构的抗扭强度提升40%以上，十二角的内齿设计可以适配不同角度的卡入需求，在转动空间受限的场景下，每次只需要小角度转动扳手就能重新卡合螺栓，不需要完全拔出调整位置，适合设备内部、角落等操作空间有限的作业场景。

　　从尺寸边界来看，这款扳手适配常规规格的六角头螺栓，整体长度符合手动工具的人机工程学设计，作业时手部握持的位置距离两端受力点的距离经过测算，普通人手施加正常握力时就能输出符合螺栓紧固要求的扭矩，既不会因为力臂过短导致需要施加过大的握力，也不会因为力臂过长导致扳手整体尺寸过大，不便于随身携带。开口端的开口尺寸公差经过严格控制，和对应规格螺栓六角头的配合间隙控制在合理范围内，间隙过小会导致卡入困难，尤其是螺栓存在轻微锈蚀、棱角有小变形时无法顺利卡入，间隙过大则会导致受力时接触面积不足，容易磨圆螺栓棱角，甚至出现打滑伤人的风险。梅花端的内齿加工精度同样有严格要求，每个齿的角度、深度都保持一致，保证和螺栓六角头的每个接触面都能均匀受力，避免局部应力集中导致齿部断裂或者螺栓棱角损坏。

　　在实际选型适配时，需要根据作业场景的螺栓规格、操作空间大小、扭矩要求选择对应规格的扳手，这款两用扳手覆盖了常规设备装配、维修最常用的螺栓规格范围，不管是普通的碳钢螺栓还是强度等级较高的8.8级、10.9级螺栓，都能满足拆装的力矩需求。表面处理采用了工业级工具常用的处理工艺，具备一定的防锈、耐磨性能，在车间多油污、多粉尘的环境下长期使用也不容易出现锈蚀、表面剥落的问题，杆身的标识区域清晰标注了适配的螺栓规格，作业人员可以快速识别选取对应的工具，减少拿错工具的概率。从结构建模的角度来看，这款扳手的建模过程需要重点关注头部的曲面过渡、杆身的凹槽特征、梅花端的内齿阵列，尤其是头部和杆身连接的过渡区域，需要做圆角处理避免应力集中，这也是实际产品生产过程中锻造工艺的要求，直角过渡的位置在热处理和受力时容易出现裂纹，合理的圆角过渡既能提升结构强度，也能让工具的握持手感更舒适，不会出现锋利的棱角划伤手部的问题。
