发动机传动用支撑连杆结构设计

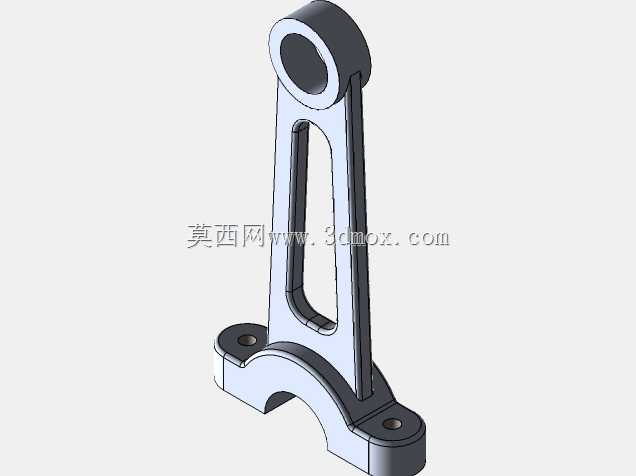

　　在往复式动力机械的传动链路里，这类支撑连杆承担着活塞往复运动与曲轴旋转运动之间的动力传递与运动轨迹约束作用，是内燃机动力输出路径上无法替代的受力构件。日常做结构校核时最先关注的是它的受力边界：上端的环形铰孔通过活塞销与活塞组件铰接，工作过程中要承受活塞往复运动带来的交变拉压载荷，尤其是做功冲程瞬间的爆发压力会通过活塞销直接传递到连杆杆身，因此上端孔的同轴度、孔壁表面粗糙度都有严格要求，避免长期交变载荷下出现应力集中导致的疲劳开裂。下端的分体式半圆安装座是与曲轴连杆轴颈配合的部位，两侧带安装孔的凸耳用于装配连杆盖，通过螺栓锁紧后抱紧曲轴轴颈，这个位置的半圆面轮廓度直接决定了与轴颈的配合贴合度，若贴合面积不足会导致运转过程中轴瓦偏磨，

　　大幅缩短动力总成的大修周期。杆身部分采用了带长条形减重槽的变截面设计，并非等截面直杆结构，这种设计思路是在保证杆身纵向抗弯、抗扭刚度的前提下，尽可能去除非受力区域的材料冗余，降低连杆自身的往复运动惯量，要知道高转速工况下，连杆每减少一克的往复质量，就能显著降低曲轴的动平衡校正难度，同时减少曲轴轴颈承受的附加惯性载荷。从安装边界来看，上端铰孔的内径尺寸需要与选配的活塞销外径保持过渡配合，装配时通过热装或者压装工艺实现紧密连接，避免工作过程中出现相对转动磨损销孔；下端半圆座的开合尺寸要匹配对应型号曲轴的连杆轴颈直径，两侧安装孔的中心距需要严格控制公差，保证连杆盖装配后两个半圆面完全对合，不会出现错位导致的轴颈卡滞。实际应用场景中，

　　这类连杆不仅用在常规的车用汽油、柴油发动机上，在小型通用汽油机、空压机往复泵、甚至部分冲压设备的曲柄滑块机构里也能看到同结构的连杆变体，只是根据不同的载荷等级调整杆身厚度、铰孔直径与安装座的螺栓规格。建模过程中需要特别注意几个工艺细节：上端孔与下端半圆座的中心距是核心尺寸公差带，直接影响发动机的压缩比，偏差过大会导致活塞撞气门或者压缩压力不足；杆身与上下两端连接的位置都做了大圆角过渡，避免直角位置的应力集中，这也是疲劳失效最常出现的位置；下端两个安装凸耳的端面需要与半圆座轴线保持垂直，否则螺栓锁紧后会产生附加弯矩，导致连杆工作时出现弯曲变形。另外杆身的减重槽边缘也做了倒角处理，避免热处理过程中出现应力裂纹，

　　同时减少加工过程中的毛刺残留。在做运动仿真时，需要验证连杆在整个冲程运动过程中与缸体、曲轴平衡块的运动间隙，避免运转到上下止点位置时出现运动干涉，尤其是高转速发动机的连杆，杆身的外形轮廓需要根据运动包络做针对性的修型，保证在最大摆角位置仍有足够的安全间隙。这类零件的材质通常选用调质合金钢，毛坯采用模锻工艺成型，保证金属纤维流线沿着杆身受力方向连续分布，相比切削加工的零件能获得更好的综合力学性能，后续再通过机加工完成各个配合面的精加工，最后做探伤检测排除内部缺陷，才能满足装机使用的强度要求。
