CSWA实操练习用异形铰接连接块

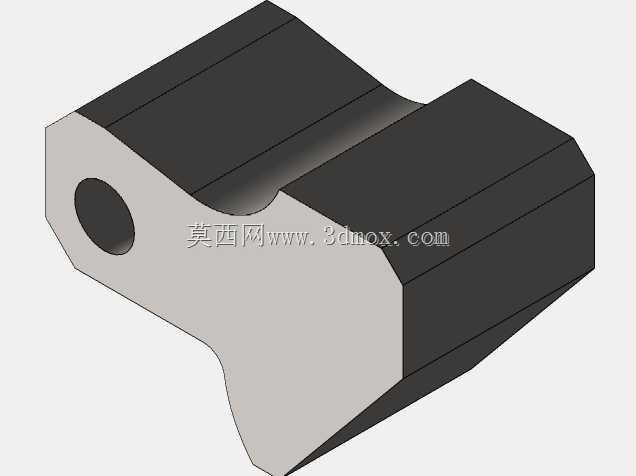

这款异形铰接连接块是机械设计实操练习中极具代表性的基础组合类零件，在工业场景中常作为小型连杆机构、工装夹具、轻型传动组件的铰接连接载体，承担相邻构件的枢接定位、载荷传递作用，多用于对安装空间有紧凑要求的工位，比如小型自动化设备的摆臂连接端、工装夹具的活动压头基座、检测设备的可调支架节点等位置，能够在有限的安装空间内实现两个构件间的定轴转动配合，同时承受一定的径向与轴向载荷。从功能特性来看，零件主体采用块式承力结构，大面做了切边与弧面过渡处理，既避免了锐边带来的应力集中问题，也能在安装时避让周边相邻构件，减少装配干涉风险；端部设置的同轴通孔为铰接销轴安装位，孔位周边保留了足够的实体壁厚，能够保证销轴装配后的支撑强度，避免长期转动磨损后出现孔位变形、松旷的问题；零件上下两个平行平面为安装基准面，平面度控制在常规机加工公差范围内，能够保证装配时的贴合度，减少连接后的位置偏差。在设计思路上，这款零件采用了基础特征组合的建模逻辑，首先通过拉伸生成主体承力块的基础轮廓，再针对安装避让需求做侧边的斜切与弧面切除，之后完成铰接孔的拉伸切除，最后对所有锐边做微小倒角处理，既符合实际机加工的工艺顺序，也能让建模过程贴合真实零件的生产流程，非常适合入门学习者掌握基础拉伸、切除、特征编辑的操作逻辑。从安装边界来看，零件整体为非对称块体结构，最大外轮廓的长宽高比例适配小型铰接机构的安装空间，铰接孔的孔径匹配常规规格的圆柱销轴，安装时仅需保证销轴与孔位的同轴度，以及基准面与相邻构件的贴合度即可完成装配，不需要额外的复杂定位结构，零件的非对称外形也能起到防呆作用，避免装配时出现方向装反的问题，同时弧面过渡的结构也能在构件摆动过程中避让相邻的运动部件，保证机构转动过程无卡滞。
