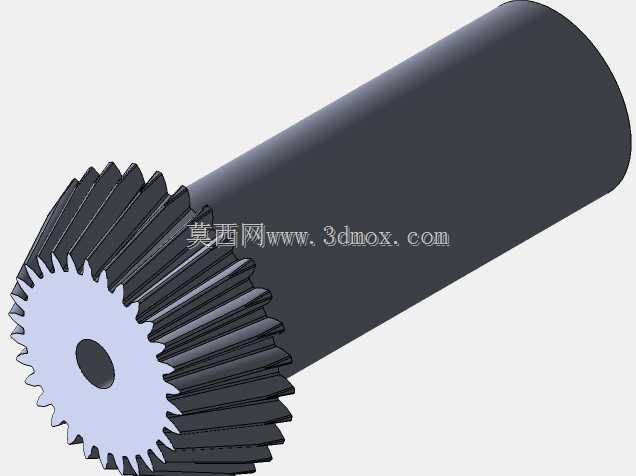

参数化直齿锥齿轮带轴传动结构

　　在中小功率相交轴传动的设备布局里，这类带一体式轴段的直齿锥齿轮是很常见的动力传递部件，常见于小型仪表传动机构、轻工设备的转角动力传输、检测仪器的进给传动单元里，用来实现两相交轴之间的回转运动传递，常规适配的轴交角多为90度，也可根据实际安装空间调整节锥角适配非90度的相交轴传动需求。

　　这个锥齿轮采用方程式驱动的参数化建模逻辑搭建，核心的齿形生成、节锥角、齿顶锥角、齿根锥角、轮齿厚度、配套轴段的直径与长度都通过关联参数绑定，调整模数、齿数、节距角这些核心设计参数时，整个齿轮的齿形、安装轴段、配合边界都会同步更新，不需要逐段重绘特征，对于系列化设计的场景来说效率很高，比如同系列设备需要不同传动比的锥齿轮时，只需要修改对应参数就能快速生成符合啮合要求的新模型，能大幅减少重复建模的工作量，也能避免手动调整特征时出现的齿形失真、配合尺寸错位的问题。

　　从结构上看，轮齿部分采用直齿锥齿的齿廓设计，相比螺旋锥齿轮，直齿锥齿轮的加工门槛更低，装配时的轴向力更小，对支撑轴承的载荷要求更友好，适合转速不超过1500rpm、传动功率在5kW以内的轻载传动场景，比如小型传感器的调节机构、仪表的计数传动单元这类对传动平稳性要求不是极端严苛，但对成本、装配便捷性要求较高的场合。轮齿的齿向沿节锥母线方向分布，啮合时轮齿是沿齿长方向逐步进入啮合再逐步退出，相比圆柱直齿轮，啮合冲击会稍大，但因为是相交轴传动的刚需结构，在不需要极致静音的工业传动场景里实用性很强。

　　配套的轴段和齿轮本体采用一体式结构设计，省去了齿轮和轴之间的键连接、过盈配合装配的工序，也避免了配合间隙带来的传动回差，对于需要精确传递转角的仪表类设备来说，这种一体式结构能有效减少传动空程，提升传动精度。轴段的直径设计参考了常规深沟球轴承的内孔标准系列，安装时可以直接选配对应内径的标准轴承做径向支撑，轴段的长度预留了轴承安装位、轴用挡圈槽的加工余量，以及和联轴器配合的轴段长度，不需要额外做结构修改就能直接适配常规的支撑安装方案。齿部的端面中心设计有中心孔，既可以作为加工时的定位基准，也可以在装配时作为同轴度检测的基准，方便后续做齿圈跳动、端面跳动的形位公差检测。

　　在实际安装边界上，这个锥齿轮的轴向定位依靠轴段上的轴肩实现，轴肩的直径略大于齿根锥的小端直径，装配时轴承内圈抵靠在轴肩上，能承受锥齿轮传动时产生的轴向分力，不会出现齿轮轴向窜动的问题。啮合安装时需要保证配对锥齿轮的节锥顶点重合，否则会出现轮齿偏载、局部磨损加剧、传动噪音变大的问题，建模时已经预留了配对安装的基准面，两个配对齿轮的安装距可以通过参数直接调整，方便在装配体里快速调整到正确的啮合位置，保证齿面接触斑点处于齿面中部，符合传动件的装配精度要求。

　　从设计细节上看，齿根部分做了标准的圆角过渡，避免热处理和传动受力时出现应力集中导致的断齿问题，齿顶部分做了微小的倒角处理，既可以去除加工时的毛刺，也能避免装配时齿顶和配对齿轮的齿根发生干涉。轴段的末端做了倒角处理，方便装配时穿入轴承内圈和联轴器的孔位，不会刮伤配合件的内孔表面。整个模型的特征树逻辑清晰，所有的设计参数都做了明确的关联，没有冗余的特征，不管是用来做工程图生成、有限元受力分析，还是导入CAM软件做加工编程，都不会出现特征丢失、曲面破面的问题，能直接对接后续的生产加工环节。

　　在实际选型应用时，只需要根据需要传递的扭矩、传动比、安装空间的轴交角，调整对应的模数、齿数、节锥角参数，就能快速生成适配具体工况的锥齿轮模型，不需要从零开始绘制齿形，对于做非标设备传动结构设计的工程师来说，能大幅缩短传动部件的设计周期，也能保证齿形参数符合啮合标准，避免手动绘制齿形时出现的齿廓偏差导致的啮合不良问题。
