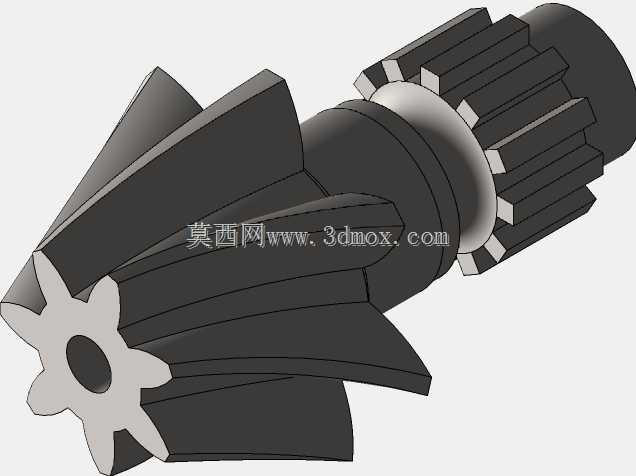

带轴锥段组合斜齿传动零件结构

　　做传动结构设计快十年，经手的齿轮类零件少说也有几百套，这类带锥齿段与直齿段的同轴组合斜齿轴，是小空间换向减速场景里绕不开的结构件。先从实际应用场景说，这类零件最常出现在小型动力传输的换向节点上，比如手持电动工具的动力输出端、小型仪表仪器的传动箱、精密进给机构的转角传动位，还有部分传感器配套的传动计数单元里——毕竟要在有限的径向空间里同时完成换向和减速，把两个齿段做在同一根轴上，比分体装配的锥齿轮加圆柱齿轮结构少了至少两个配合面，同轴度误差能直接控制在轴本身的加工精度范围内，传动回差能压得更小。

　　从功能特性上拆解，这个零件的锥齿段是弧齿锥齿结构，相比直齿锥齿轮，啮合重合度高30%左右，传动时的冲击和噪音要小很多，适合中高速、有一定载荷冲击的工况；后面的圆柱斜齿段，齿向带螺旋角，啮合时是渐进式接触，不会出现直齿轮那种整齿突然啮入啮出的敲击感，和配对的斜齿轮配合时，传动平稳性更好，承载能力也比同模数的直齿圆柱齿轮高15%-20%。中间的轴肩是定位基准，装配时靠这个台阶顶住轴承内圈或者箱体隔套，能精准控制两个齿段在箱体内的啮合位置，避免轴向窜动导致的齿面偏磨。轴端的内孔是减重兼工艺孔，一方面减少轴类零件的转动惯量，高速运转时动平衡更容易做，另一方面热处理、磨齿工序里可以穿芯轴定位，保证各段齿形的同轴度。

　　说下设计思路，当初做类似结构的时候，首先要算的是两个齿段的载荷分配：锥齿段承担的是输入端的换向载荷，模数选的要比后面的圆柱斜齿段稍大一点，齿面硬度也要匹配，一般锥齿段做渗碳淬火HRC58-62，后面的斜齿段因为是减速后的输出段，扭矩稍大但转速低，硬度可以稍低两度，兼顾耐磨性和韧性。齿向螺旋角的选择要注意抵消轴向力，锥齿的轴向力方向和斜齿段的轴向力方向最好设计成相反的，这样运转时两个方向的轴向力能部分抵消，减轻两端轴承的轴向载荷，延长轴承使用寿命。轴的各段过渡圆角不能省，尤其是齿根和轴肩的位置，圆角半径取0.3-0.5倍模数，避免应力集中导致的断轴风险，之前有同行做类似结构时把过渡角做的太锐，台架试验跑了不到两百小时就在轴肩位置裂了，就是应力集中没处理好。

　　再讲外形尺寸和安装边界，这类组合齿轴的总长度一般控制在配对齿轮中心距的1.2-1.5倍，太长的话轴的挠度会变大，啮合时齿面接触斑点会往齿端偏移，加剧磨损；锥齿段的分度锥角要和配对锥齿轮的锥角严格匹配，安装距的公差要控制在±0.02mm以内，不然啮合间隙要么太大回差超标，要么太小卡滞发热。后面的斜齿段齿宽一般取模数的8-10倍，齿宽太窄承载不够，太宽容易出现齿向载荷分布不均。两端的轴承位直径要和选好的轴承内圈过盈配合，过盈量控制在0.01-0.02mm，太松会跑内圈，太紧装配困难还会把轴承撑变形。安装时要注意，先压入靠锥齿端的轴承，装到箱体里之后再装另一端的轴承和隔套，最后锁圆螺母的时候要控制预紧力，用扭力扳手按计算值锁紧，锁完要手动转动轴，感受有没有卡滞点，转起来顺滑无阻滞才算合格。

　　实际生产里，这类零件的加工流程一般是先下料锻打，正火处理改善切削性能，粗车各段外圆留磨量，滚齿、铣齿留磨齿余量，然后渗碳淬火，之后研中心孔，磨各段外圆到尺寸，最后磨齿到精度等级，一般这类传动用的齿轮精度做到GB/T 10095的6级就足够满足大部分工况，精密仪表里用的话要做到5级，磨齿后还要做齿面磁粉探伤，不能有裂纹，动平衡等级要达到G2.5以上，避免高速运转时振动过大。很多新手设计这类零件时容易忽略润滑通道的设计，其实在轴肩位置可以开个小的导油槽，让箱体内的润滑油能顺着槽流到锥齿和斜齿的啮合面，还有轴承的滚动体位置，避免干磨，尤其是立式安装的工况，润滑油不容易进到上端啮合位，导油槽的作用就更明显。另外齿端要做倒角，不管是锥齿还是斜齿的齿端，都要做1×45°的倒角，一方面装配时容易导入啮合位置，另一方面去掉齿端的锐边毛刺，避免运转时掉铁屑进到啮合面里打坏齿面。
