PanowinF1自组装桌面级3D打印设备结构

　　从结构设计角度拆解这款自组装桌面级FDM设备，首先要明确它的核心应用场景——面向创客空间、中小学科创实验室、个人DIY爱好者以及小型产品研发团队的快速原型制作场景，这类场景不需要工业级设备的大尺寸成型能力与24小时连续运行稳定性，反而对设备的可拆解性、组装学习价值、维护便捷度有更高要求，这款设备的设计逻辑完全贴合这类场景的实际需求。

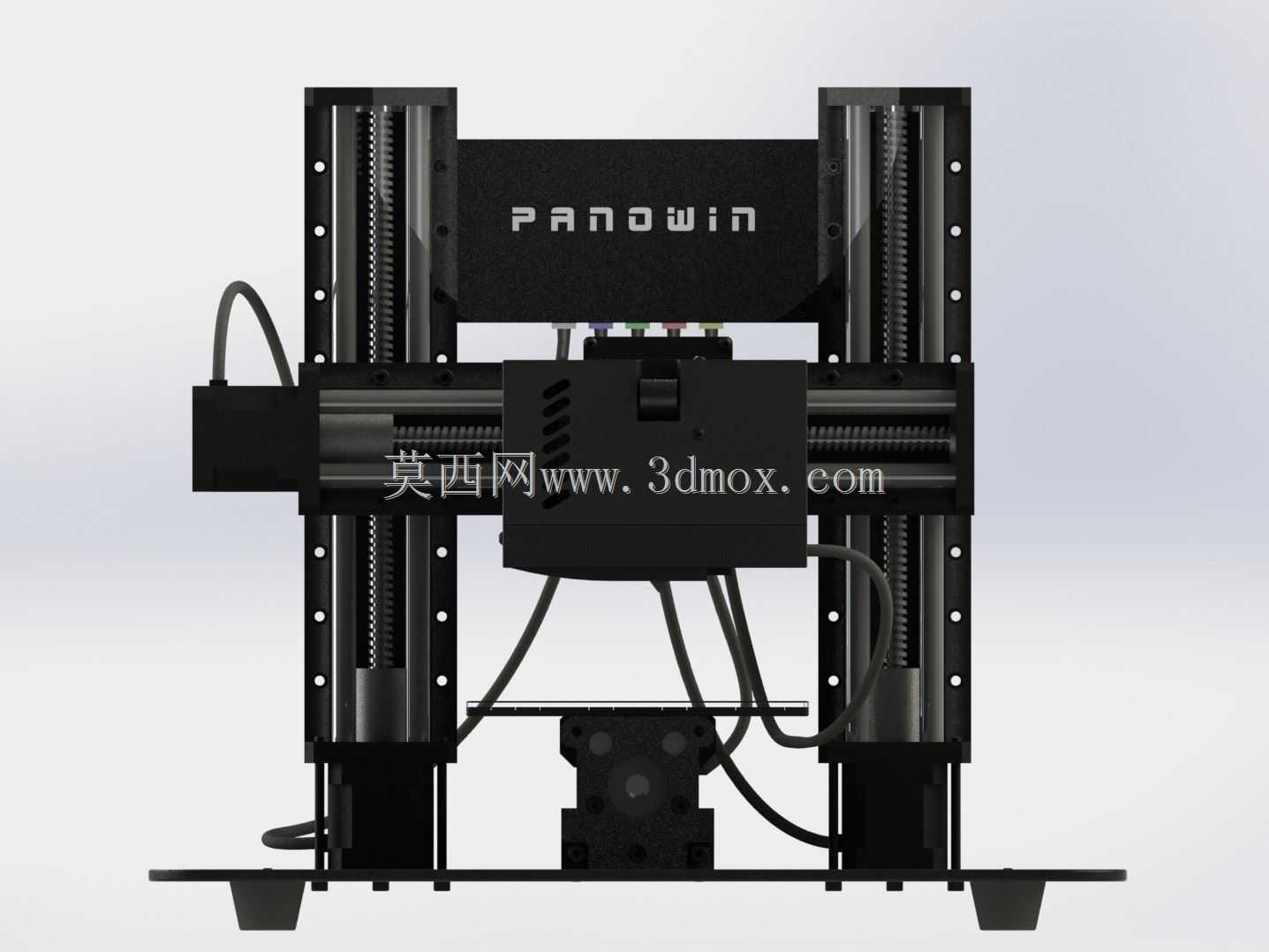

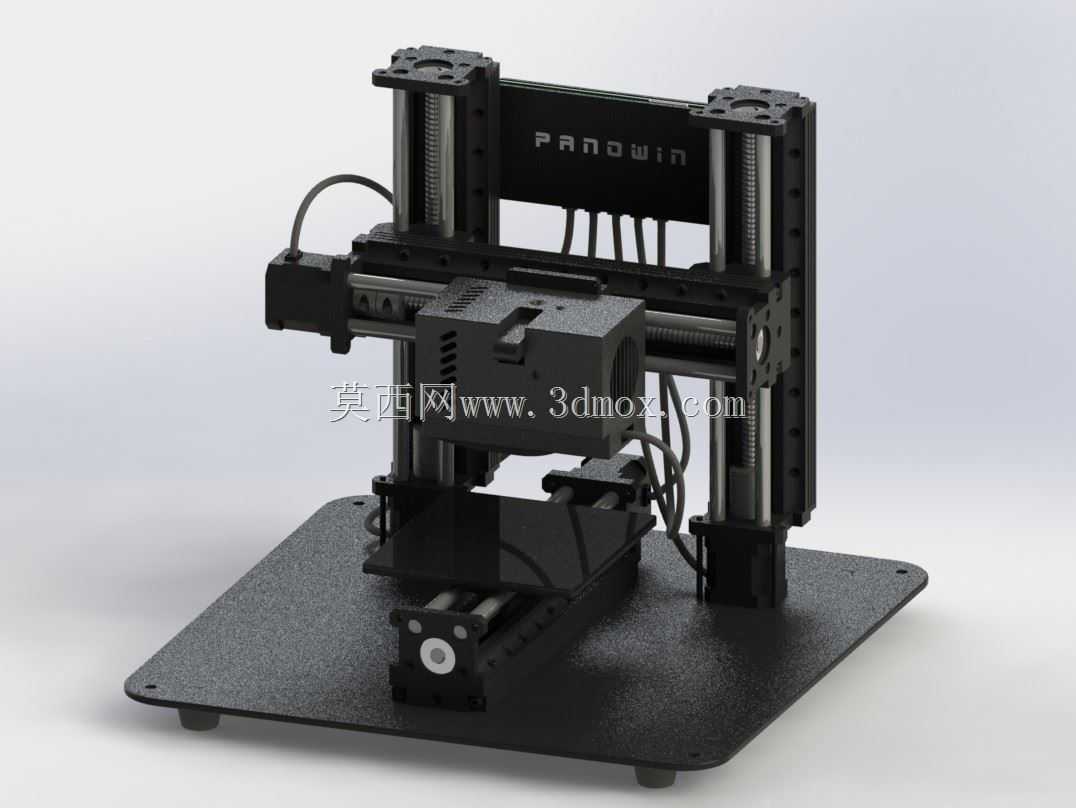

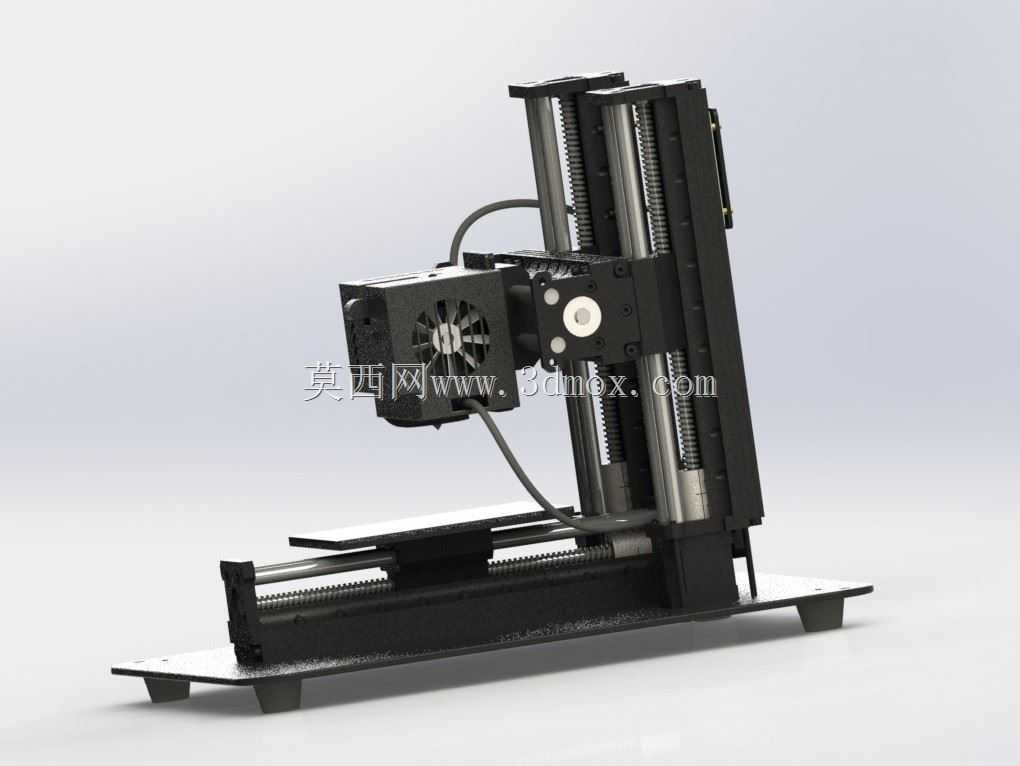

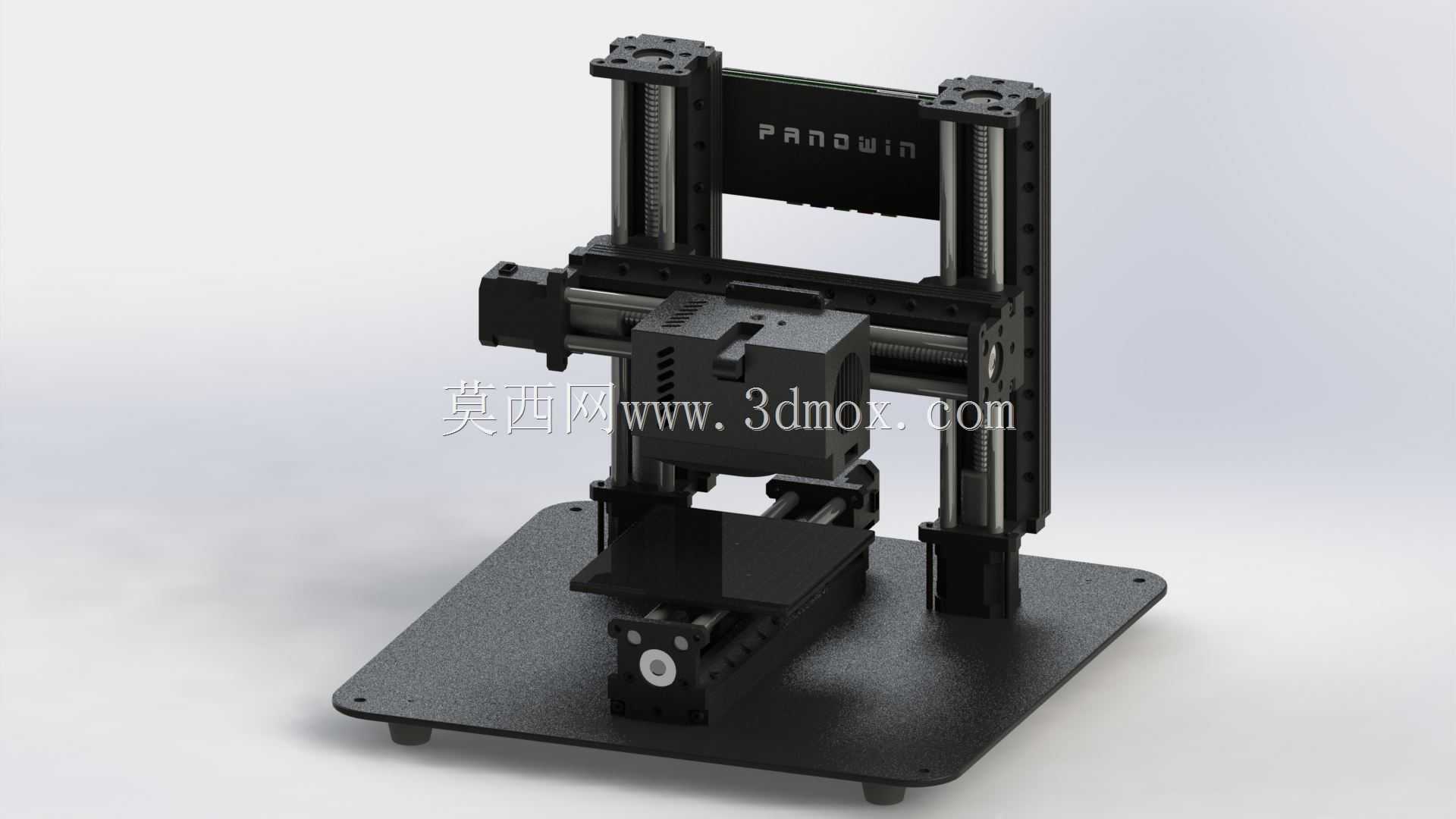

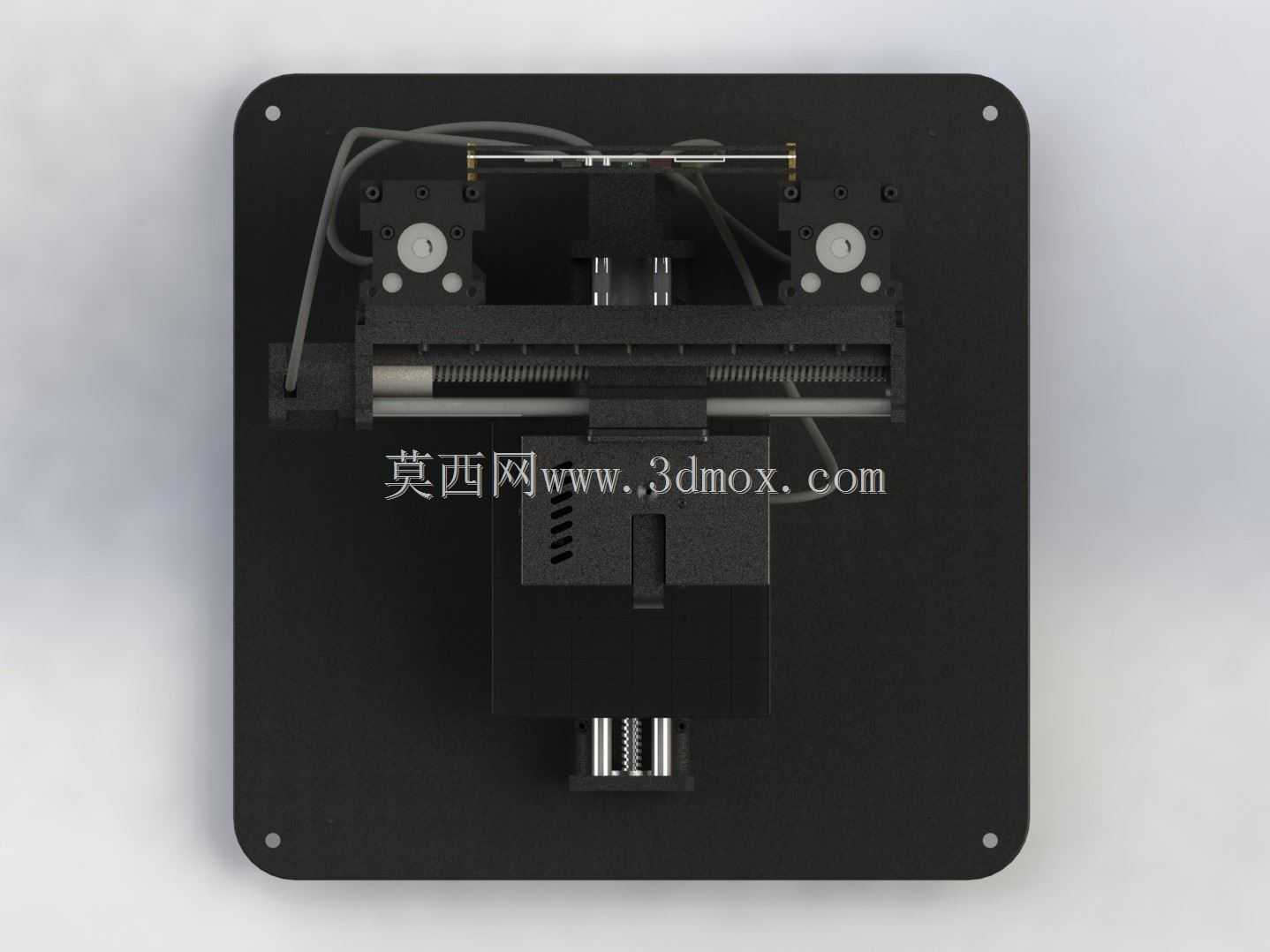

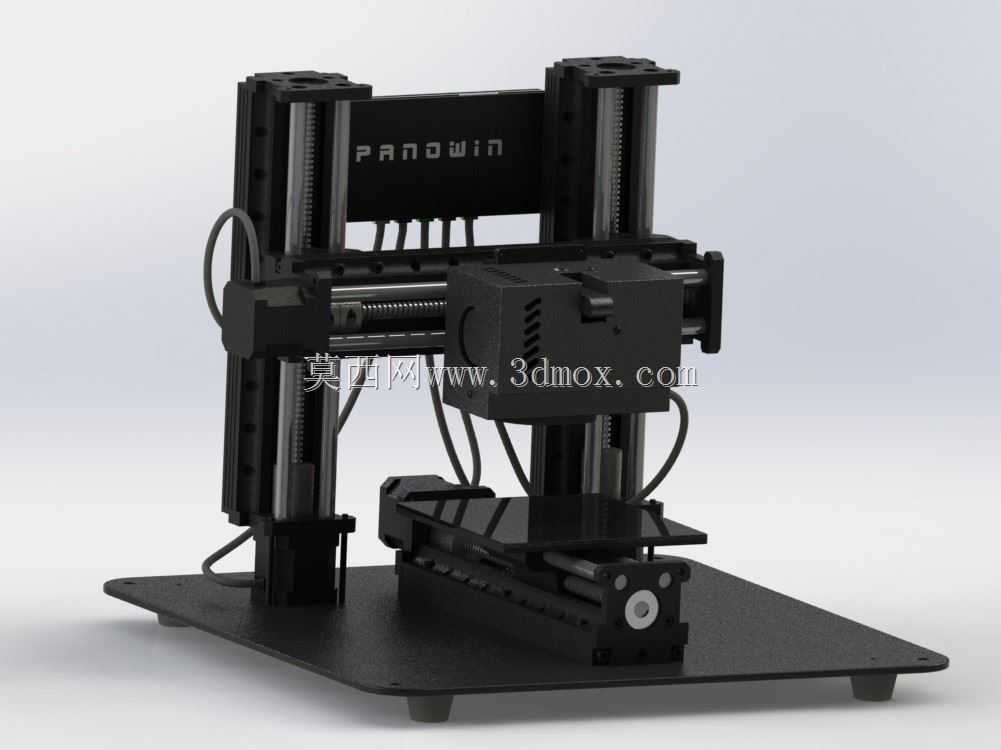

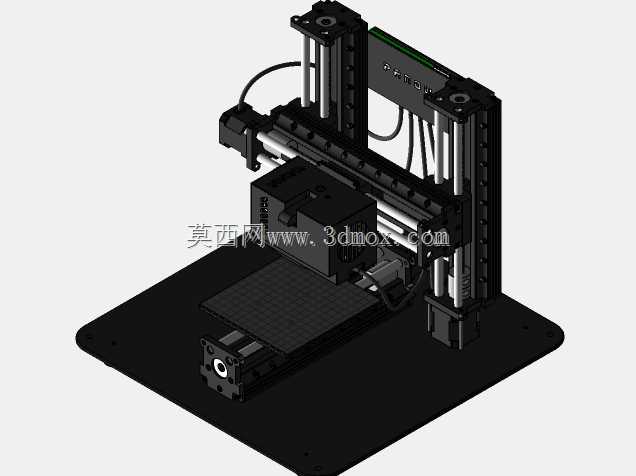

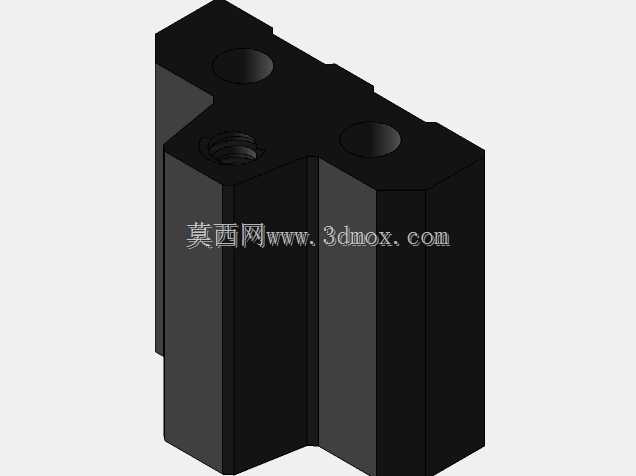

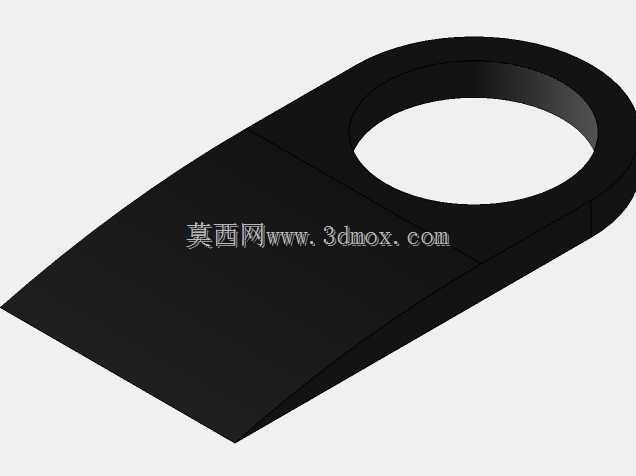

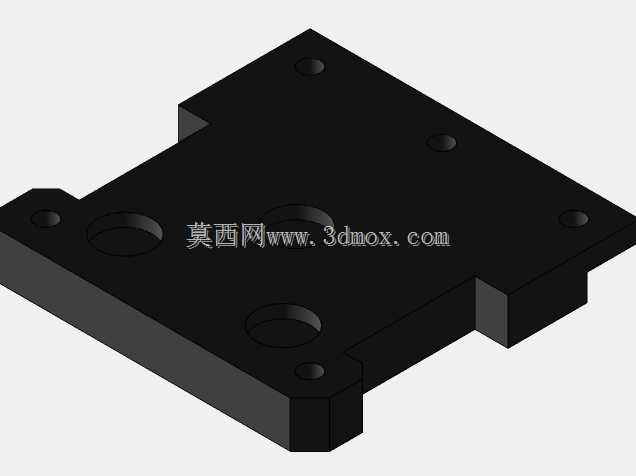

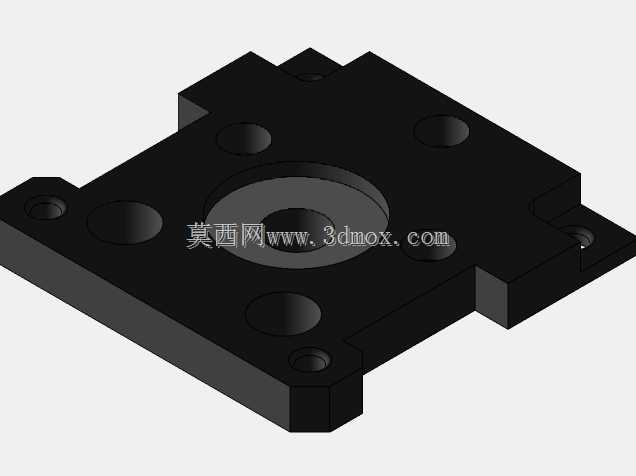

　　先看整体安装边界与外形尺寸，整机采用矩形底板作为承载基座，底板四个角做了圆角处理避免组装过程中剐蹭，底板上预留的所有安装孔位都采用统一规格的内六角螺丝适配，组装时不需要频繁更换工具，这也是它能实现十步完成组装的核心设计前提。整机的X、Y、Z三个运动轴都采用铝型材作为支撑框架，型材槽口直接作为线性导轨的安装基准，不需要额外加工安装基准面，既降低了零件加工成本，也让组装时的轴系平行度调整有足够的容错空间，Z轴采用双丝杆对称布置的结构，相比单丝杆驱动的桌面级设备，打印过程中Z轴平台的升降偏摆量能控制在0.05mm以内，避免层高不均导致的打印件层纹错位问题。

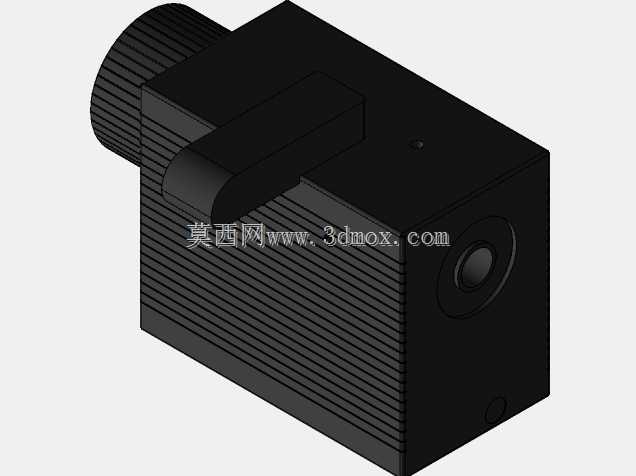

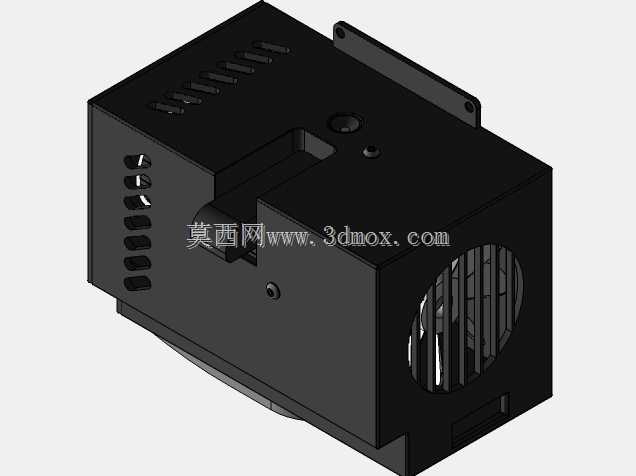

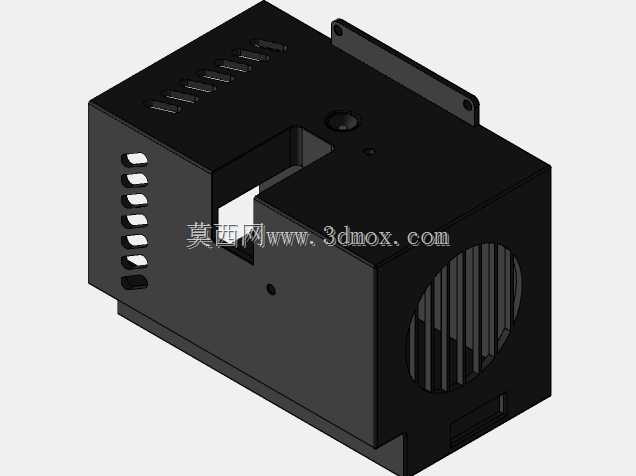

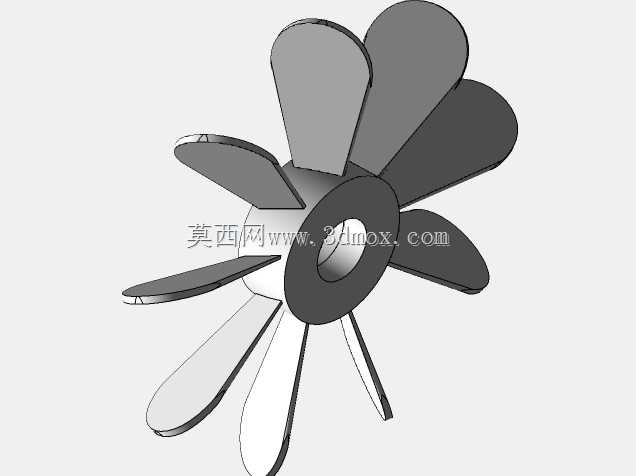

　　设备的实际用途覆盖了日常科创制作的绝大多数需求，PLA、ABS等常见FDM耗材都能适配，打印的成型件可以直接用于结构验证、工装夹具制作、创意手办打样、教学演示模型制作等场景，挤出机构采用近程挤出的布置方式，相比远程挤出结构，耗材输送的响应速度更快，打印柔性耗材时的堵头概率能降低60%以上，挤出头的加热块与散热片之间采用隔热喉管隔断热传导，避免喉管处耗材提前软化导致的送料不畅问题。

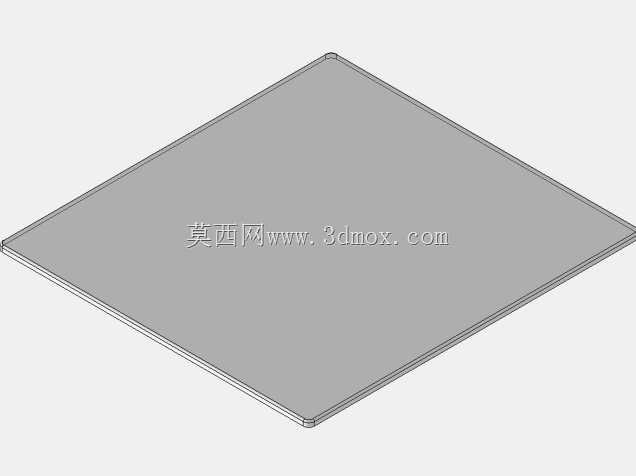

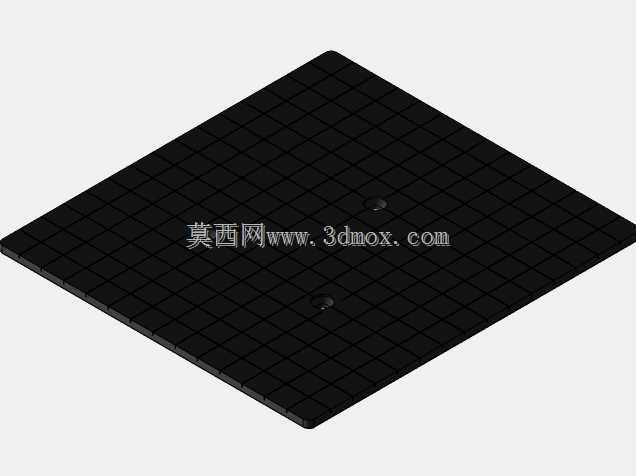

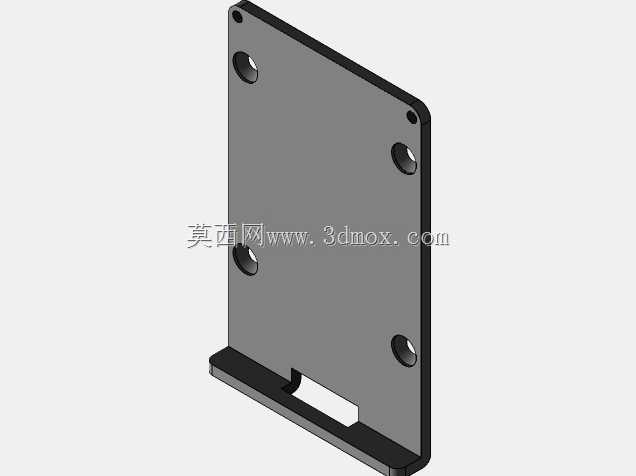

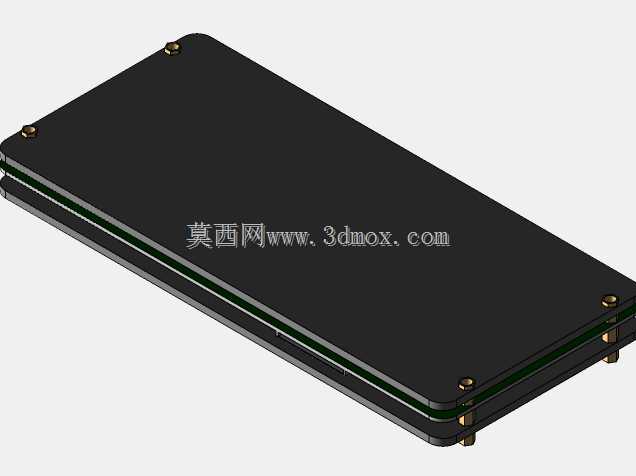

　　从设计思路来看，这款设备没有追求冗余的功能堆砌，所有结构件都做了最少零件数优化，整个设备的独立零件数控制在80件以内，每个零件都具备明确的功能指向，没有装饰性的非功能结构件，比如走线槽直接利用铝型材的槽口空间，不需要额外设计塑料走线槽零件，控制板直接安装在Z轴后侧的型材立面上，既节省了安装空间，也让接线距离最短，减少了线材冗余导致的运动干涉风险。打印平台采用手动调平的结构设计，相比自动调平结构减少了传感器与对应的控制电路，降低了组装后的调试门槛，新手按照组装手册的步骤，只需要调整平台四个角的调平螺母，就能在10分钟内完成平台水平度校准，平台表面采用磨砂贴纸覆盖，打印件完成后不需要借助铲刀就能轻松取下，避免了玻璃平台取件时容易损坏零件的问题。

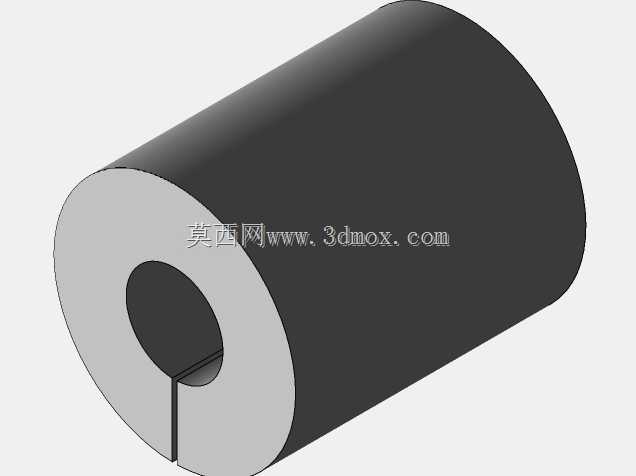

　　运动部分的同步带都采用张紧轮可调结构，组装完成后使用一段时间如果出现同步带松弛导致的打印尺寸偏差，不需要拆卸零件，直接调整张紧轮的固定螺丝就能完成张紧度调节，X轴的运动滑车采用四个滚轮卡入铝型材槽的结构，相比直线导轨的方案成本更低，同时运动阻力足够小，高速打印时的振动量也能控制在合理范围内。设备的所有接线都采用插接式端子，组装时不需要焊接，按照接口标识对应插入就能完成接线，避免了新手组装时接错线路导致的控制板烧毁问题，电源模块内置在底板下方的预留空间，外部只需要引出一根电源线，桌面摆放时不会有多余的线材杂乱问题。

　　在实际使用的维护层面，这款设备的易损件只有挤出头喷嘴与平台贴纸，喷嘴采用通用的M6螺纹规格，市面上所有同规格的FDM喷嘴都能直接替换，磨损后只需要拧下旧喷嘴更换新件即可，不需要更换整个挤出组件，日常维护只需要定期给运动轴的接触面涂抹少量润滑脂，就能保证长期运行的运动顺畅度，没有复杂的定期保养要求。对于三维建模从业者来说，这款设备的结构参考价值很高，它的模块化设计思路、零件通用化选型、组装容错空间预留的设计方法，都可以迁移到其他小型桌面级自动化设备的结构设计中，尤其是面向非专业用户组装的设备，如何在保证功能精度的前提下降低组装难度与调试门槛，这款设备的结构给出了非常成熟的解决方案。
